Назначение и область применения

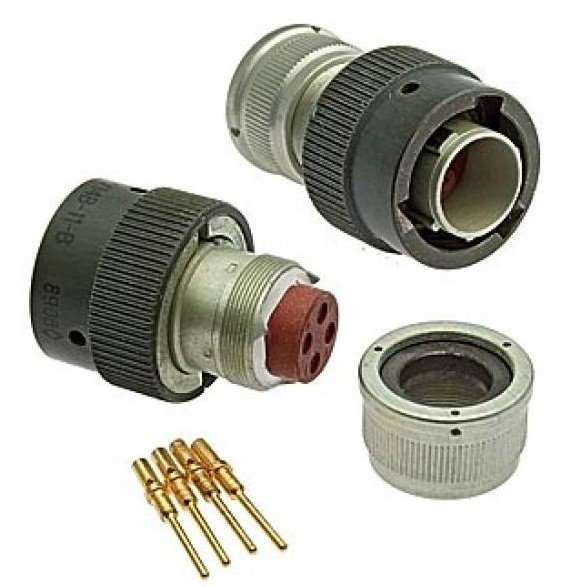

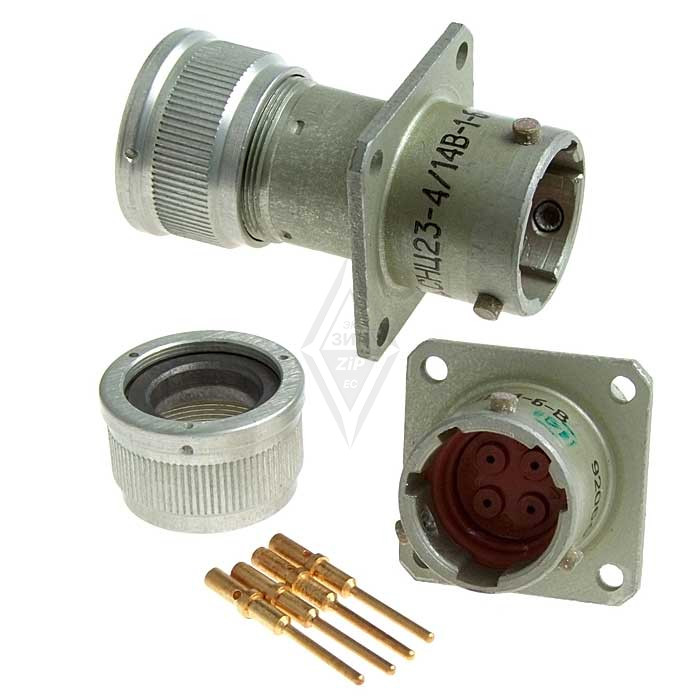

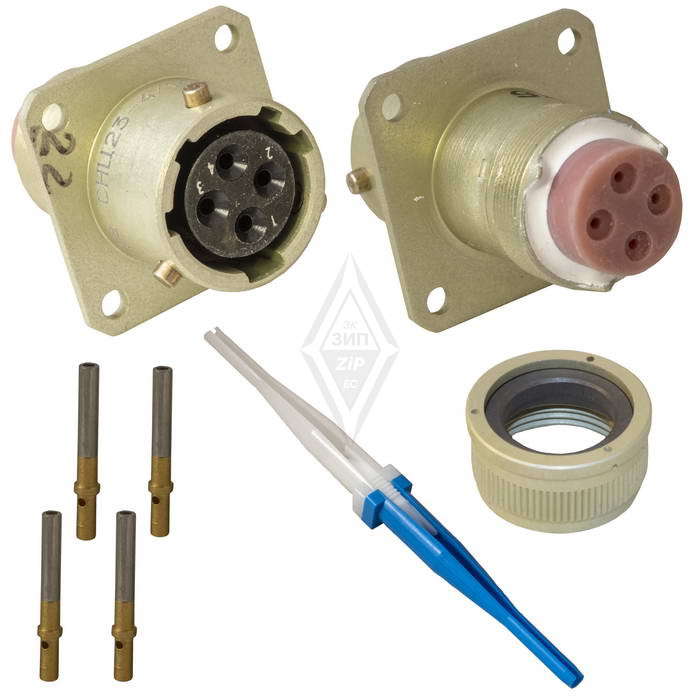

Соединитель СНЦ23-4/14-В-11-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для внутреннего монтажа с байонетным типом сочленения. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Основной сферой использования является радиоэлектронная аппаратура специального и общего назначения, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расцепления.

Байонетное соединение обеспечивает быстрое и надёжное сочленение вилки и розетки, а также исключает случайное размыкание под воздействием вибраций и механических нагрузок. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Расшифровка обозначения

Маркировка СНЦ23-4/14-В-11-В содержит закодированную информацию о конструктивных особенностях изделия:

• СНЦ23 — тип соединителя, определяющий серию и базовую конструкцию;
• 4 — количество контактов;
• 14 — условный размер корпуса;
• В — тип корпуса: вилка;
• 11 — конструктивное исполнение: кабельная часть;
• В — всеклиматическое исполнение.

Всеклиматическое исполнение подтверждает возможность эксплуатации соединителя в широком диапазоне климатических условий, включая воздействие пониженных и повышенных температур, повышенной влажности и инея.

Технические характеристики

Соединитель СНЦ23-4/14-В-11-В имеет следующие электрические и конструктивные параметры:

• Количество контактов: 4;
• Рабочее напряжение: до 700 В;
• Сопротивление контактов: не более 0,005 Ом;
• Сопротивление изоляции: не менее 1000 МОм;
• Рабочая температура: от минус 60 °C до плюс 85 °C;
• Материал корпуса: металл;
• Материал изолятора: карболит;
• Покрытие контактов: золото.

Золотое покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред. Металлический корпус защищает внутренние элементы от механических повреждений и электромагнитных помех.

Условия эксплуатации

Соединители серии СНЦ23 рассчитаны на применение в различных климатических условиях. Температура окружающего воздуха при эксплуатации может находиться в диапазоне от минус 60 °C до плюс 155 °C в зависимости от типа покрытия контактов. Максимальный ток на одиночный контакт определяется диаметром контакта и должен учитываться при проектировании электрических цепей.

Изделие сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для аппаратуры, устанавливаемой на подвижных объектах и промышленном оборудовании. Конструкция соединителя обеспечивает стабильное электрическое соединение при многократных циклах сочленения.
