Цена:

11600 ₽

В наличии: 23 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

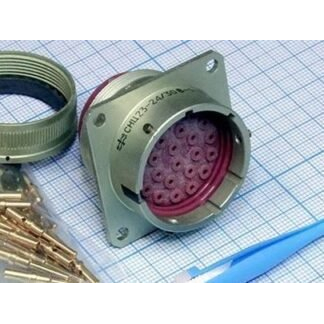

СНЦ23‑41/30В‑1‑В — это цилиндрический низкочастотный электрический разъём (вилка) серии СНЦ23 производства завода «Элекон», с приёмкой «ОТК» (отдел технического контроля).

Разъём выполнен в малогабаритном цилиндрическом корпусе условного диаметра 30, с 41 контактным гнездом. Корпус с байонетным соединением предназначен для приборного внутреннего монтажа и обеспечивает быстрое и надёжное соединение/разъединение. Серия СНЦ23 рассчитана на использование в цепях постоянного и переменного тока частотой до 3 МГц.

Максимальное рабочее напряжение по серии СНЦ23 — до 700 В (амплитудное значение), что позволяет применять разъём в силовых и сигнальных цепях. Токовая нагрузка на контакты зависит от их диаметра, для контактов диаметром 2,0 мм она обычно не превышает 35 А, а сопротивление контакта с таким диаметром — порядка 0,0016 Ом.

Разъёмы серии СНЦ23 эксплуатируются в широком диапазоне температур, типовой рабочий интервал — примерно от −60 °C до +200 °C. Температура перегрева контактов при номинальной нагрузке обычно не превышает 45 °C, что обеспечивает стабильную работу при длительных режимах.

Обозначение «СНЦ23‑41/30В‑1‑В» расшифровывается как:

СНЦ23 — тип соединителя;
41 — количество контактов;
30 — условный размер корпуса;
В — вид корпуса (вилка);
цифра «1» и буква «В» указывают на исполнение и схему коммутации контактов согласно ТУ ГЕ0.364.241 (или аналогичных).

Такие разъёмы типично применяются в радиоэлектронной аппаратуре, измерительных приборах и промышленных устройствах для соединения блоков питания, сигнальных линий и низкочастотных цепей. Версия с приёмкой «ОТК» означает, что изделие прошло внутренний контроль предприятия‑производителя, но без дополнительной специальной приёмки (например, ВП, ОСМ и т.п.).

Описание

Назначение и область применения

СНЦ23-41/30В-1-В Элекон с приёмкой «ОТК» представляет собой цилиндрический низкочастотный электрический разъём вилочного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие разработано для применения в составе радиоэлектронной аппаратуры, измерительных приборов, промышленных устройств и блоков питания, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Конструкция с байонетным соединением обеспечивает быстрое и надёжное соединение и разъединение, что особенно важно при обслуживании модульной аппаратуры и частой замене блоков. Разъём ориентирован на приборный внутренний монтаж и устанавливается непосредственно на корпус или шасси оборудования.

Конструктивные особенности

Разъём выполнен в малогабаритном цилиндрическом корпусе условного диаметра 30 мм и оснащён 41 контактным гнездом. Вилочное исполнение корпуса обозначено литерой «В» в маркировке. Байонетный механизм фиксации исключает самопроизвольное разъединение при вибрационных и ударных нагрузках, характерных для промышленных условий эксплуатации.

Маркировка СНЦ23-41/30В-1-В содержит следующие конструктивные признаки:

СНЦ23 — тип соединителя, определяющий серию и базовую конструкцию;
41 — количество контактов;
30 — условный размер корпуса;
В — вид корпуса, вилка;
1 и В — исполнение и схема коммутации контактов согласно техническим условиям производителя.

Электрические параметры

Максимальное рабочее напряжение по серии СНЦ23 составляет до 700 В амплитудного значения, что допускает использование разъёма как в сигнальных, так и в силовых цепях. Токовая нагрузка на контакты определяется их диаметром: для контактов диаметром 2,0 мм типовое значение не превышает 35 А. Сопротивление контакта при таком диаметре составляет порядка 0,0016 Ом, что обеспечивает малые потери и стабильность электрических параметров при длительной работе.

Температура перегрева контактов при номинальной нагрузке обычно не превышает 45 °C. Рабочий диапазон температур охватывает значения приблизительно от −60 °C до +200 °C, поэтому разъём сохраняет работоспособность в жёстких климатических и термических условиях.

Приёмка «ОТК» и комплектация

Приёмка «ОТК» означает, что изделие прошло внутренний контроль отдела технического контроля предприятия-производителя. Такая форма приёмки подтверждает соответствие изделия техническим условиям завода «Элекон» без дополнительной специальной приёмки, характерной для военной или особо ответственной продукции.

Изделие поставляется в заводской упаковке. Год выпуска — 2024. Страна производства, гарантийные обязательства и сертификационные документы в исходных данных не указаны.
