Назначение и область применения

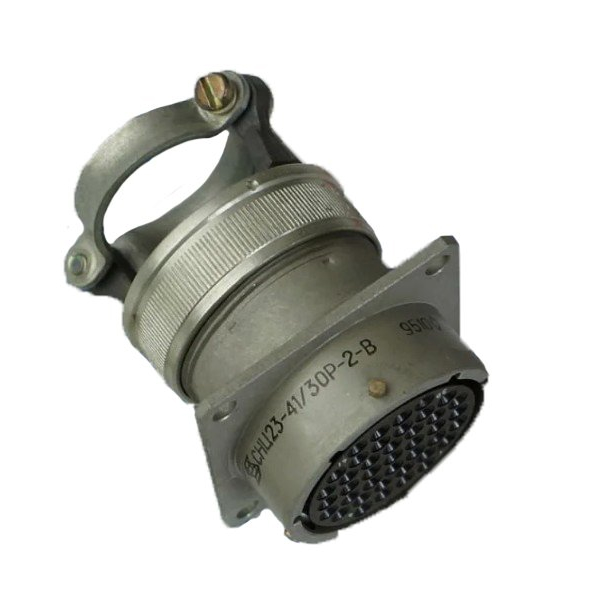

СНЦ23-41/30В-6-В Элекон «5» — цилиндрический электрический разъём серии СНЦ23, разработанный для ответственных применений, включая военную и специальную технику. Изделие выполнено во всеклиматическом исполнении и предназначено для работы в составе кабельных трасс, аппаратуры и оборудования, где предъявляются повышенные требования к надёжности электрических соединений в условиях вибраций, ударов, перепадов температур и высокой влажности.

Данный разъём является вилкой кабельной с прямым кожухом. Конструкция с резьбовым соединением и пятишпоночной поляризацией корпуса обеспечивает правильное и надёжное сочленение с ответной частью, исключая ошибки при подключении. Изделие допускает любое рабочее положение, что упрощает монтаж в ограниченных пространствах и на подвижных узлах.

Подтверждённые технические особенности

Разъём поставляется с приёмкой по типу «5» (военная приёмка, ВП, ПЗ), что подтверждает соответствие военным и отраслевым требованиям, а также нормативной документации ГЕ0.364.241ТУ. Год выпуска — 2022. Упаковка заводская.

Ключевые электрические и механические характеристики:

• Максимальное рабочее напряжение на контакт — до 700 В постоянного или переменного тока.
• Максимальный рабочий ток на контакт — до 5 А для контактов диаметром 1 мм.
• Сопротивление контактов — не более 4 мОм на контакт диаметром 1 мм.
• Диапазон рабочих температур — от −60 до +155 °C.
• Относительная влажность — до 100% при +35 °C.
• Устойчивость к синусоидальной вибрации — диапазон частот 1–5000 Гц, ускорение до 40 g.
• Устойчивость к многократным механическим ударам — до 150 g.
• Устойчивость к одиночным ударам — до 500 g.
• Номинальное количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Материал изолятора — резина, цвет изолятора обычно розовый (может отличаться в зависимости от партии).
• Масса — порядка 58 г.

Конструкция и эксплуатационные преимущества

Корпус разъёма цилиндрический, с резьбовым соединением, что обеспечивает плотное и стабильное сочленение даже в условиях сильной вибрации и ударных нагрузок. Уплотнение конструкции гарантирует защиту от проникновения влаги и конденсата, что особенно важно при эксплуатации в условиях повышенной влажности и при резких сменах температур.

Пятишпоночная поляризация исключает неправильное соединение и повреждение контактов при монтаже. Ориентация контактов задаётся пазом и расположением шпонок, что повышает удобство и безопасность при сборке. Низкое сопротивление контактов обеспечивает минимальные потери и стабильность электрического соединения на протяжении всего срока службы.

Применение

Благодаря всеклиматическому исполнению и высокой стойкости к внешним воздействиям разъём подходит для применения в аппаратуре специального назначения, системах связи, измерительных комплексах, промышленном оборудовании и транспортных средствах, работающих в тяжёлых условиях. Компактные размеры и небольшая масса позволяют использовать изделие как внутри аппаратуры, так и в наружных кабельных соединениях, где важны надёжность, долговечность и соответствие строгим приёмочным требованиям.
