Назначение и область применения

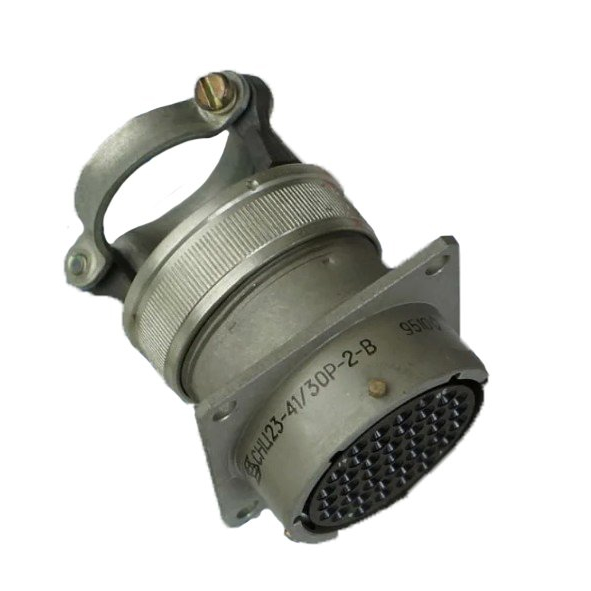

Соединитель СНЦ23-41/30В-2-а-В производства АО «Завод Элекон» предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории цилиндрических низкочастотных малогабаритных соединителей для внутреннего монтажа с байонетным соединением.

Разъём находит применение в промышленном оборудовании, авиационной технике и других областях, где требуется надёжное и стабильное соединение электрических цепей в условиях повышенных механических и климатических нагрузок. Конструкция обеспечивает быстрое и безопасное сочленение и расчленение благодаря байонетному механизму фиксации.

Технические особенности и подтверждённые характеристики

Соединитель имеет условный размер корпуса 14 и негерметичную конструкцию. Климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404-81, что позволяет эксплуатировать изделие в широком диапазоне внешних условий.

Ключевые параметры изделия:

• Рабочая температура: от -60 до +155 °C
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц
• Устойчивость к линейному ускорению до 2000 м/с² (200 g)
• Повышенная влажность: до 100% при температуре +35 °C
• Срок сохраняемости: 25 лет

Обозначение «41/30В-2-а-В» указывает на тип корпуса, количество контактов и модификацию. Маркировка «30В» свидетельствует о наличии 30 контактов вилочного типа. Конструкция предусматривает пятишпоночную поляризацию и многопозиционную установку изолятора, что исключает ошибки при сочленении и обеспечивает корректное подключение.

Совместимость и конструктивное исполнение

Розетки серии СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28 и СНЦ29 по бР0.364.038ТУ, а также с соединителями ОНЦ-БГ-1 по КДПА.430421.01ЗТУ. Такая унификация расширяет возможности применения изделия в составе уже существующих систем и облегчает подбор ответных частей при проектировании или ремонте оборудования.

Изделие выпускается АО «Завод Элекон» (Исеть) — предприятием, известным соблюдением советских и российских стандартов производства промышленных разъёмов. Приёмка «5» и год выпуска 2022 подтверждают соответствие изделия установленным требованиям на момент изготовления. Заводская упаковка обеспечивает сохранность соединителя при хранении и транспортировке.

Итоговые данные

Соединитель СНЦ23-41/30В-2-а-В Элекон «5» (артикул 20991) представляет собой готовое к монтажу изделие, сочетающее проверенную временем конструкцию, широкую совместимость с ответными частями других серий и стабильные электрические параметры. Изделие рассчитано на длительную эксплуатацию в составе ответственного оборудования, где важны устойчивость к вибрациям, перепадам температур и высокая надёжность контактных соединений.
