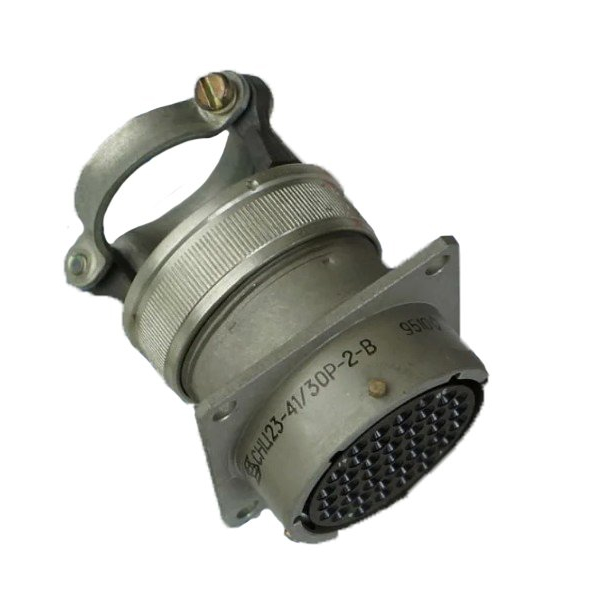

Назначение соединителя СНЦ23-41/30В-8-В «5»

Соединитель электрический СНЦ23-41/30В-8-В «5» представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при максимальном амплитудном значении напряжения 700 В. Разъем применяется в электронной, радиотехнической и контрольно-измерительной аппаратуре, а также в автоматических системах, где требуется стабильное электрическое соединение и устойчивость к внешним воздействиям.

Благодаря конструктивному исполнению и применяемым материалам соединитель подходит для ответственных узлов радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежную передачу сигналов и электропитания в условиях повышенных механических нагрузок и воздействия агрессивных сред.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выполняться в приборном (блочном) или кабельном исполнении в зависимости от требований монтажа. Корпус изделия предусматривает многошпоночную поляризацию с многопозиционной установкой изолятора, что исключает неправильное сочленение и повышает удобство при сборке.

Конструкция допускает следующие варианты исполнения:

• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживающиеся трубки.

Розетки серии СНЦ23 совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это расширяет возможности применения изделия и упрощает подбор ответных частей при комплектации оборудования.

Технические параметры

Контакты соединителя имеют золотое покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы. Монтаж контактов выполняется объемным способом или обжимкой.

Изделие рассчитано на эксплуатацию в широком диапазоне температур от минус 60 до плюс 200 градусов Цельсия. Минимальная наработка составляет 1000 часов, допустимое количество циклов соединения и разъединения — 500. Приемка изделия соответствует обозначению «5».

Применение

Соединитель СНЦ23-41/30В-8-В «5» используется в составе автоматических систем, контрольно-измерительных приборов и радиоэлектронной аппаратуры, где предъявляются повышенные требования к надежности электрических соединений. Изделие подходит для применения в устройствах, работающих в условиях вибраций, перепадов температур и воздействия внешних факторов.

Благодаря совместимости с несколькими сериями соединителей и возможности выбора исполнения корпуса данный разъем может применяться как в стационарном оборудовании, так и в аппаратуре с подвижными кабельными соединениями.
