Назначение и область применения

Соединитель СНЦ23-41/30В-6-Б-В «5» представляет собой кабельный электрический соединитель байонетного типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие применяется в условиях, требующих повышенной надёжности соединений и устойчивости к воздействию внешних факторов окружающей среды.

Соединитель рассчитан на внутренний монтаж и используется в различных отраслях промышленности и энергетики. Конструкция обеспечивает стабильное электрическое соединение при эксплуатации в широком диапазоне температур — от минус 60 °C до плюс 200 °C. Изделие соответствует техническим условиям ГЕО.364.241 ТУ, что подтверждает его пригодность для ответственных применений.

Приёмка «5» в обозначении товара указывает на проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями для данной категории продукции.

Конструктивные особенности

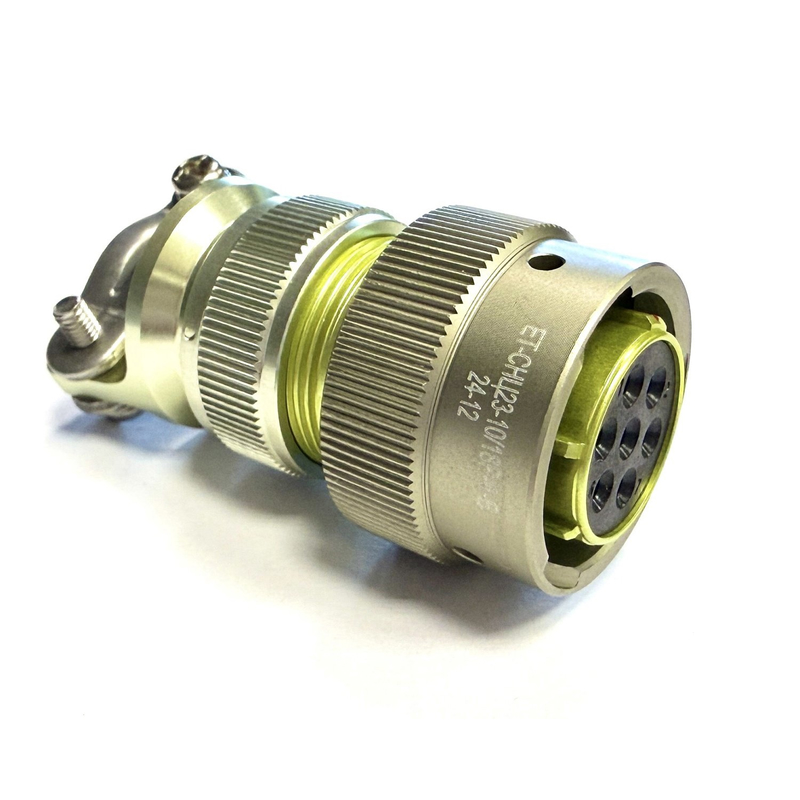

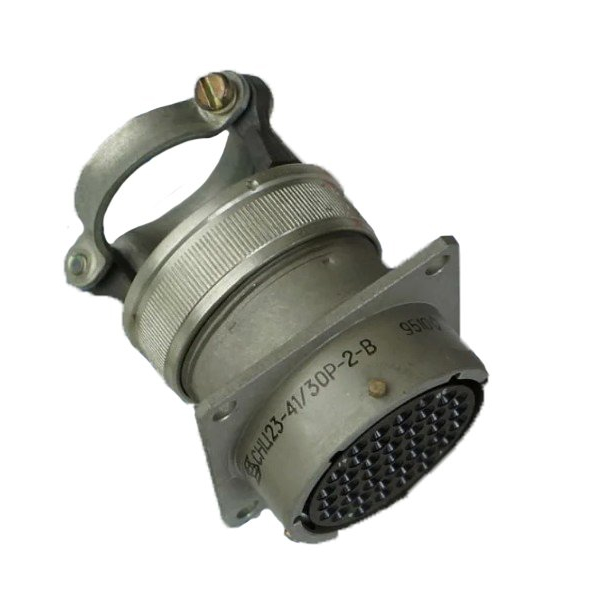

СНЦ23-41/30В-6-Б-В «5» состоит из вилки и розетки, которые могут выполняться как в приборном, так и в кабельном исполнении. Соединитель оснащён байонетным механизмом сочленения, обеспечивающим быстрое и надёжное соединение частей с фиксацией от самопроизвольного расчленения.

Корпус изделия имеет многошпоночную поляризацию, исключающую неправильное соединение контактов, а изолятор допускает многопозиционную установку, что повышает универсальность применения в различных схемах монтажа.

В зависимости от конкретного исполнения соединитель может комплектоваться прямым или угловым кожухом, а также обоймой под термоусаживаемые трубки. Это позволяет адаптировать изделие к конкретным условиям прокладки кабеля и размещения оборудования.

Количество контактов составляет 41, диаметр контактов — 1 мм. Материал контактов — золото, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.

Электрические и эксплуатационные характеристики

• Тип соединения — байонетное
• Количество контактов — 41
• Диаметр контактов — 1 мм
• Максимальный ток на контакт: 11 А для диаметра 1,0 мм; 20 А для диаметра 1,5 мм; 35 А для диаметра 2,0 мм
• Сопротивление контактов: не более 0,004 Ом для диаметра 1,0 мм; не более 0,0025 Ом для диаметра 1,5 мм; не более 0,0016 Ом для диаметра 2,0 мм
• Рабочее напряжение — до 700 В
• Частотный диапазон — до 3 МГц
• Температурный диапазон — от минус 60 °C до плюс 200 °C
• Количество циклов сочленения-расчленения — до 500
• Минимальная наработка — не менее 1000 часов

Условия эксплуатации

Соединитель СНЦ23-41/30В-6-Б-В «5» рассчитан на работу в условиях внутреннего монтажа. Конструкция с золотым покрытием контактов обеспечивает сохранение электрических параметров при длительной эксплуатации. Заявленный ресурс по числу циклов сочленения-расчленения составляет до 500, что позволяет использовать изделие в оборудовании, требующем периодического разъединения цепей для технического обслуживания или замены модулей.

Минимальная наработка не менее 1000 часов подтверждает пригодность соединителя для применения в аппаратуре с продолжительным временем работы без замены соединительных элементов.

Монтаж и совместимость

Изделие предназначено для кабельного монтажа с возможностью использования прямого или углового кожуха. Наличие обоймы под термоусаживаемые трубки обеспечивает дополнительную защиту места заделки кабеля от механических воздействий и проникновения влаги.

Соединитель СНЦ23-41/30В-6-Б-В «5» относится к серии СНЦ23 и совместим по присоединительным размерам с ответными частями данной серии, что позволяет применять его как для комплектации новой аппаратуры, так и для замены вышедших из строя соединителей в ранее выпущенном оборудовании.
