Назначение и область применения соединителя СНЦ23-41/30В-1-В

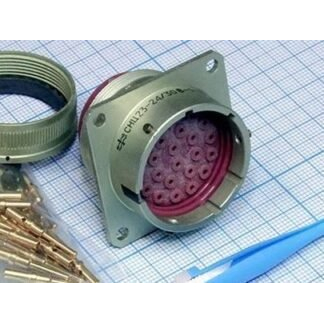

Соединитель СНЦ23-41/30В-1-В представляет собой приборную вилку с байонетным типом сочленения, разработанную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на эксплуатацию при напряжении до 700 В и применяется для коммутации электрических сигналов и цепей питания в стационарной аппаратуре, измерительных комплексах и промышленном оборудовании. Конструкция предусматривает любое рабочее положение, что упрощает монтаж в стойках, корпусах приборов и на панелях.

Соединитель ориентирован на применение в промышленности и научных исследованиях, где требуется стабильный электрический контакт при воздействии внешних факторов. Благодаря приборному исполнению вилка монтируется непосредственно на корпус оборудования и обеспечивает разъёмное подключение ответной кабельной части.

Технические характеристики и конструктивные особенности

Модель СНЦ23-41/30В-1-В относится к категории СНЦ23 и имеет артикул 8043. Основные параметры изделия:

• Количество контактов: 41
• Диаметр контактов: 1 мм
• Тип контактов: штырь
• Тип сочленения: байонетное
• Максимальное рабочее напряжение: до 700 В
• Частотный диапазон: до 3 МГц
• Герметичность: отсутствует
• Рабочее положение: любое
• Срок службы: до 25 лет
• Минимальная наработка: 1000 часов

Байонетный механизм фиксации обеспечивает быстрое и надёжное соединение ответных частей, исключая самопроизвольное размыкание при вибрациях. Штыревые контакты диаметром 1 мм рассчитаны на передачу сигналов и рабочих токов в соответствии со спецификациями подключаемого оборудования. Отсутствие герметизации определяет использование соединителя внутри помещений или в составе закрытых блоков, где нет прямого воздействия влаги и агрессивных сред.

Эксплуатационные преимущества

Заявленный срок службы до 25 лет и минимальная наработка 1000 часов подтверждают высокую надёжность соединителя при длительной эксплуатации. Устройство сохраняет работоспособность при любом пространственном положении, что делает его универсальным для различных компоновочных решений в аппаратуре. Устойчивость конструкции к внешним факторам позволяет применять изделие в условиях умеренных механических нагрузок и температурных колебаний, характерных для промышленных и лабораторных помещений.

Рекомендации по применению

Соединитель СНЦ23-41/30В-1-В подходит для использования в системах автоматики, измерительных приборах, лабораторных стендах и промышленном оборудовании, где требуется многоконтактное разъёмное соединение с рабочим напряжением до 700 В. При проектировании узлов следует учитывать приборное исполнение вилки и байонетный тип ответной части. Монтаж выполняется на панель или корпус прибора, коммутация контактов производится в соответствии со схемой конкретного устройства.

Изделие применяется для подключения внешних цепей к внутренним схемам оборудования, обеспечивая удобство при настройке, ремонте и замене блоков. Стабильный контакт в диапазоне частот до 3 МГц позволяет использовать соединитель не только в силовых, но и в сигнальных цепях, где важна целостность передаваемых данных и минимальные потери.
