Назначение и область применения

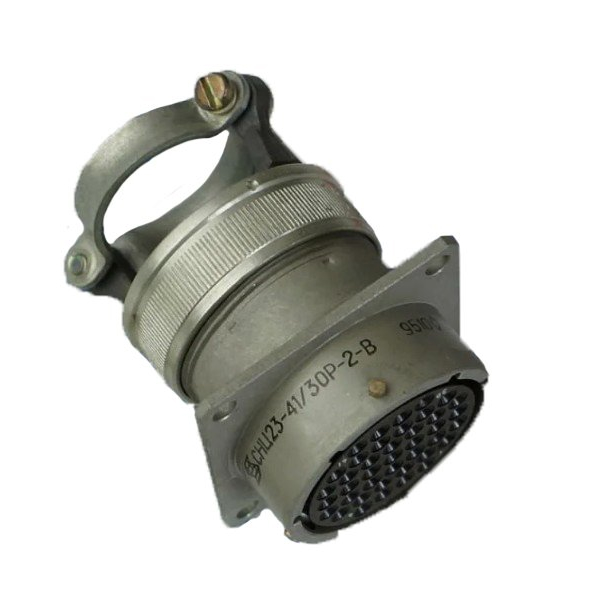

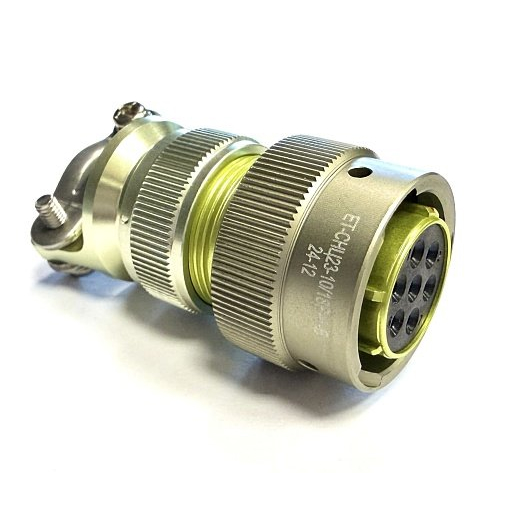

СНЦ23-41/30Р-6-В — это кабельная розетка цилиндрического электрического соединителя производства завода «Элекон», выполненная с приёмкой «ОТК». Изделие относится к серии разъёмов СНЦ23, широко применяемой в промышленной электронике, радиотехническом оборудовании, измерительных приборах и системах автоматики. Розетка предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 700 В по амплитудному значению, что позволяет использовать соединитель в цепях средней мощности и сигнальных линиях различного назначения.

Благодаря всеклиматическому исполнению розетка сохраняет рабочие характеристики при воздействии широкого диапазона температур, повышенной влажности и умеренных механических нагрузок. Изделие ориентировано на применение внутри приборов и блоков промышленного оборудования, где требуется надёжное разъёмное соединение с защитой от неправильной стыковки и самопроизвольного расчленения. Розетка совместима с ответными вилками серий СНЦ27, СНЦ28, СНЦ29, что расширяет возможности её использования при модернизации или ремонте существующей аппаратуры, в том числе выпущенной в предыдущие годы.

Конструктивные особенности

Соединитель выполнен в кабельном исполнении, о чём свидетельствует литера «Р» в обозначении модели. Розетка прямая, с кожухом или обоймой для заделки кабеля и фиксации экранирующей оплётки. Корпус имеет диаметр 23 мм и рассчитан на установку 41 контакта, из которых задействованы 30 рабочих контактов. Покрытие контактов — золото, что соответствует индексу «-6-В» в маркировке. Золочёное покрытие обеспечивает стабильно низкое переходное сопротивление, устойчивость к окислению и коррозии, а также длительный срок службы при многократных циклах сочленения и расчленения.

Сочленение розетки с ответной частью — байонетное, с пятишпоночной поляризацией. Такая конструкция исключает ошибочную установку вилки в неправильном положении и гарантирует точное совмещение контактов перед подачей рабочего напряжения. Байонетный замок обеспечивает быстрое и надёжное соединение, при этом для расчленения требуется осознанное усилие, что предотвращает случайное размыкание цепи в процессе эксплуатации.

Основные характеристики

• Серия: СНЦ23
• Тип изделия: розетка кабельная прямая
• Количество контактов: 41 посадочное место, 30 рабочих
• Диаметр корпуса: 23 мм
• Покрытие контактов: золото
• Рабочее напряжение: до 700 В амплитудного значения
• Частотный диапазон: до 3 МГц
• Способ сочленения: байонетный с пятишпоночной поляризацией
• Исполнение: всеклиматическое
• Приёмка: «ОТК»
• Производитель: завод «Элекон»

Комплектация и упаковка

Розетка поставляется в заводской упаковке производителя, обеспечивающей сохранность изделия при транспортировке и хранении. Приёмка «ОТК» подтверждает прохождение заводского контроля технического состояния и соответствие изделия установленным требованиям. Год выпуска партии — 2025. Изделие готово к монтажу и немедленному применению в составе электрических цепей без дополнительной доработки.

Рекомендации по применению

Розетка СНЦ23-41/30Р-6-В предназначена для специалистов, выполняющих сборку, ремонт или модернизацию промышленного оборудования, измерительных комплексов и радиоэлектронной аппаратуры. При выборе ответной части необходимо учитывать серию, количество контактов и тип исполнения. Совместимость с вилками серий СНЦ27, СНЦ28 и СНЦ29 позволяет гибко подбирать пару при замене вышедших из строя элементов или при проектировании новых узлов. Золочёное покрытие контактов делает розетку особенно предпочтительной для слаботочных сигнальных цепей, где критичны минимальные потери и высокая повторяемость параметров соединения.
