Назначение соединителя СНЦ23-41/30Р-6-В

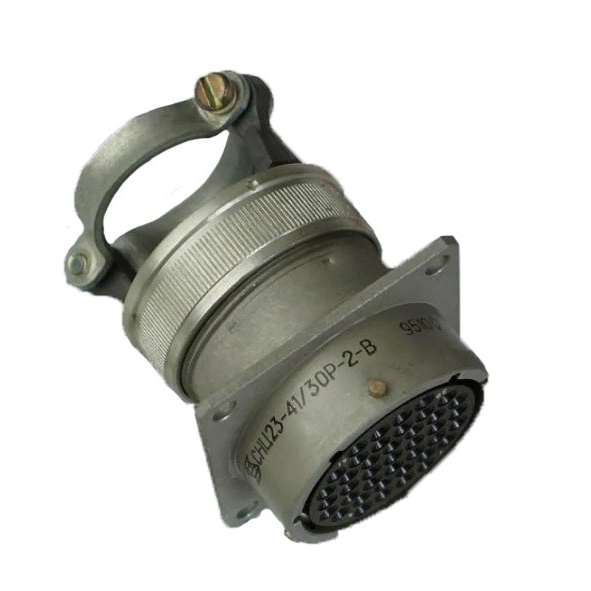

СНЦ23-41/30Р-6-В — это кабельная розетка из серии цилиндрических электрических соединителей СНЦ23 производства АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе силовых и слаботочных линий. Соединитель обеспечивает замыкание и размыкание цепей при напряжении до 700 В (амплитудное значение) и частоте до примерно 3 МГц.

Данная модель применяется в оборудовании, где требуется разъёмное соединение кабельной линии с ответной частью — вилкой СНЦ23 того же габарита-кода 41/30. Конструкция рассчитана на многократные циклы сочленения и расчленения с сохранением стабильного электрического контакта и механической фиксации.

Конструктивные особенности и исполнение

Тип корпуса и способ присоединения

СНЦ23-41/30Р-6-В выполнена в кабельном исполнении: розетка монтируется непосредственно на конец кабеля и служит стационарной или подвижной ответной частью разъёмного соединения. Обозначение «Р-6-В» указывает на тип присоединения и способ фиксации, характерный для серии СНЦ23.

Корпус изделия имеет цилиндрическую форму с кодированным ключом-пазом. Кодировка исключает ошибочное сочленение с соединителями других типов и гарантирует правильную ориентацию контактов при стыковке. Резьбовой замок обеспечивает надёжное механическое соединение и сохранение контакта в условиях вибрации, ударов и перепадов температуры.

Материалы и защитные свойства

Корпус и контактные элементы изготавливаются из сплавов с коррозионно-стойким покрытием. Конструкция розетки, как правило, предусматривает защиту от влаги и внешних воздействий, что характерно для изделий с приёмкой «ОТК», выпускаемых по ГЕ0.364.241ТУ. Это позволяет применять соединитель в составе промышленного оборудования и аппаратуры, эксплуатируемой в сложных условиях окружающей среды.

Электрические параметры

Серия СНЦ23 допускает эксплуатацию в широком диапазоне токовых нагрузок. Рабочий ток на один контакт зависит от конкретного исполнения и количества задействованных контактов. В общем случае допустимые значения лежат в пределах от долей ампера до порядка 10–15 А на контакт. Количество контактов в корпусе определяется модификацией и может достигать нескольких десятков, что обеспечивает гибкость при построении многоканальных линий связи и питания.

Приёмка «ОТК» и контроль качества

Изделие поставляется с приёмкой «ОТК» — Общегосударственный технический контроль. Это означает, что каждый соединитель проходит проверку по специальным требованиям, включающим контроль геометрических размеров, электрических параметров, целостности покрытий и работоспособности замкового механизма. Приёмка «ОТК» предполагает повышенную надёжность и пригодность для ответственных применений, где отказ разъёмного соединения недопустим.

Заводская упаковка обеспечивает сохранность изделия при транспортировке и хранении. Производство осуществляется в соответствии с техническими условиями, принятыми для серии СНЦ23 АО «Завод Элекон».

Область применения

СНЦ23-41/30Р-6-В применяется в составе электрических цепей промышленного, специального и общего назначения. Основные направления использования:

• Силовые и слаботочные цепи постоянного и переменного тока
• Коммутация линий с частотой до примерно 3 МГц
• Промышленное оборудование с повышенными требованиями к виброустойчивости
• Аппаратура, эксплуатируемая при перепадах температуры и воздействии влаги
• Ответственные применения, где требуется приёмка «ОТК» и документальное подтверждение качества

Соединитель рассчитан на парную работу с ответной вилкой СНЦ23 того же габарита-кода 41/30. При подборе ответной части необходимо руководствоваться типом корпуса, схемой расположения контактов и условиями эксплуатации конкретной системы. Заводская комплектация и упаковка соответствуют технической документации АО «Завод Элекон».
