Назначение и область применения

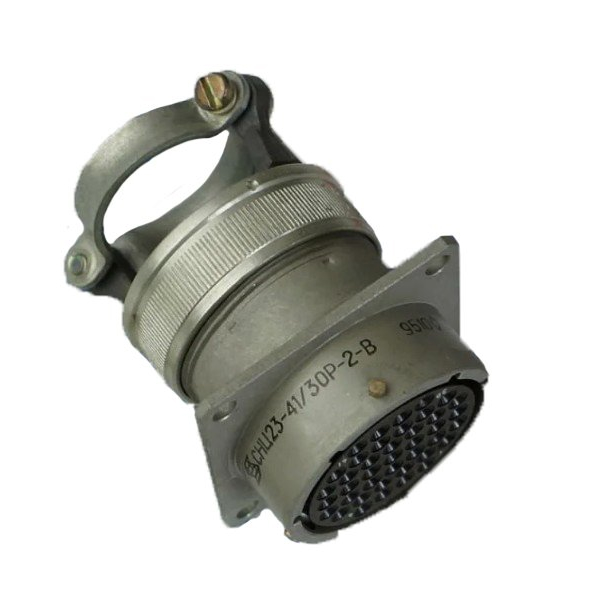

Электрический соединитель СНЦ23-41/30Р-2-В производства завода Элекон представляет собой цилиндрический разъём всеклиматического исполнения, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при напряжении до 700 В по амплитудному значению и применяется в составе промышленного оборудования, контрольно-измерительной аппаратуры и радиоэлектронных систем.

Разъём подходит для внутреннего монтажа в корпусах приборов и шкафов управления, а также для соединения кабельных линий. Благодаря байонетному механизму сочленения обеспечивается быстрое и надёжное соединение с защитой от самопроизвольного размыкания при вибрационных и ударных нагрузках. Изделие широко используется при модернизации и ремонте советской и российской техники, где требуется замена или наращивание соединительных линий без изменения посадочных мест.

Конструктивные особенности и технические характеристики

Соединитель выполнен в металлическом корпусе условным диаметром 41 мм и содержит 30 рабочих контактов. Корпус обеспечивает механическую прочность и экранирование, а всеклиматическое исполнение гарантирует стабильную работу в широком диапазоне внешних воздействующих факторов. Поляризация выполнена по пятишпоночной схеме, что исключает неправильное сочленение ответных частей при монтаже и обслуживании.

• Количество контактов — 30
• Условный диаметр корпуса — 41 мм
• Рабочее напряжение — до 700 В (амплитудное значение)
• Максимальный ток на контакт — до 15 А
• Сопротивление изоляции — не менее 5000 МОм
• Покрытие контактов — золото или серебро
• Ресурс — 500 сочленений-расчленений
• Наработка — не менее 1000 часов

Комплект включает розетку приборного или кабельного типа с байонетным соединением. Ответная часть — вилка — может быть блочной для установки на панель или кабельной с прямым либо угловым кожухом. Такое исполнение позволяет гибко компоновать соединительные узлы под конкретную задачу монтажа.

Совместимость и производственные данные

Изделие производится заводом Элекон по ТУ ГЕ0.364.241ТУ или аналогичным техническим условиям. Маркировка «5» в обозначении указывает на модификацию, а приёмка «5» подтверждает прохождение заводского контроля качества. Партия изготовлена в 2022 году и поставляется в заводской упаковке, что гарантирует сохранность контактов и корпуса при хранении и транспортировке.

Разъём СНЦ23-41/30Р-2-В сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности по замене вышедших из строя компонентов и построению смешанных соединительных трасс в действующем оборудовании. Унификация по посадочным размерам и схеме контактов позволяет использовать данную розетку без конструктивных доработок в тех системах, где ранее применялись соединители указанных серий.
