Назначение и область применения

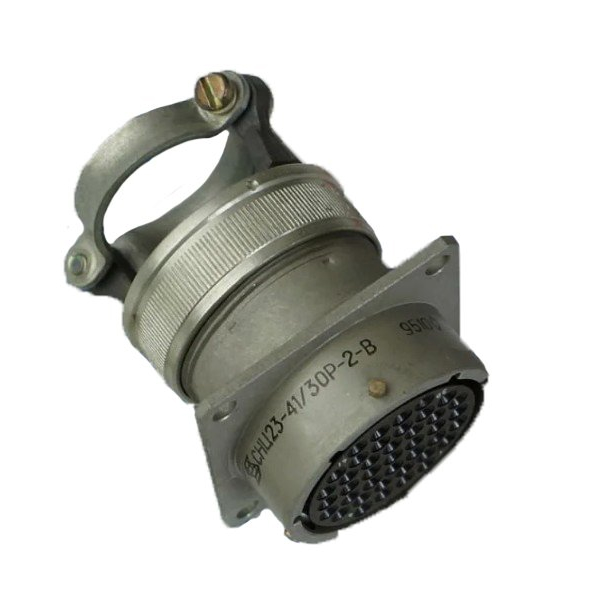

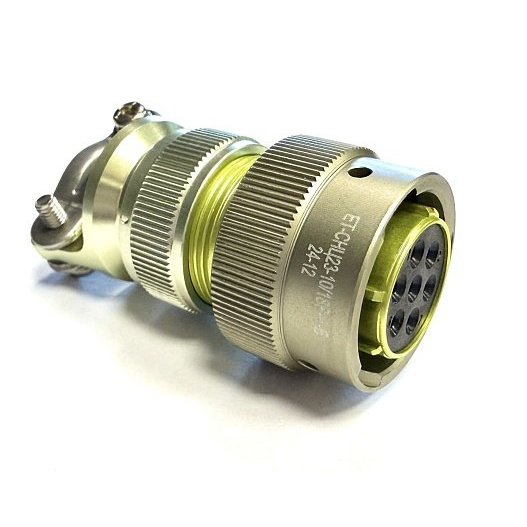

Соединитель СНЦ23-41/30Р-6-А-В представляет собой кабельную розетку с байонетным типом соединения, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 700 В и предназначено для внутреннего монтажа в условиях всеклиматического исполнения. Благодаря высокой устойчивости к внешним воздействиям и надёжной фиксации байонетного соединения, данный соединитель востребован в аппаратуре, где предъявляются повышенные требования к стабильности электрического контакта и механической прочности сочленения.

Конструкция ориентирована на применение в энергетическом оборудовании, промышленной электронике, контрольно-измерительных системах, а также в устройствах связи и автоматики. Изделие допускает эксплуатацию в широком диапазоне климатических условий, включая резкие перепады температур и воздействие неблагоприятных факторов окружающей среды, что подтверждается расширенным температурным диапазоном и всеклиматическим исполнением.

Технические характеристики

Соединитель имеет 41 контакт с диаметром контактных элементов 1 мм. Электрические параметры изделия обеспечивают надёжную передачу сигналов и питающих напряжений в пределах заявленных рабочих характеристик. Ниже приведены ключевые показатели.

• Количество контактов: 41
• Диаметр контактов: 1 мм
• Рабочее напряжение: до 700 В
• Максимальный ток на контакт диаметром 1,0 мм: до 11 А
• Максимальный ток на контакт диаметром 1,5 мм: до 20 А
• Максимальный ток на контакт диаметром 2,0 мм: до 35 А
• Сопротивление контактов диаметром 1,0 мм: не более 0,004 Ом
• Сопротивление контактов диаметром 1,5 мм: не более 0,0025 Ом
• Сопротивление контактов диаметром 2,0 мм: не более 0,0016 Ом
• Материал контактов: золото
• Температурный диапазон: от минус 60 до плюс 200 градусов Цельсия
• Количество циклов сочленения и расчленения: не менее 500
• Минимальная наработка: не менее 1000 часов

Золотое покрытие контактов обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и сохранение стабильных электрических характеристик на протяжении всего срока эксплуатации. Номинальные значения тока для контактов других диаметров указаны в перечне допустимых исполнений серии и подтверждают возможность выбора изделия под конкретные токовые нагрузки. Исполнение с контактами диаметром 1 мм в данной модели соответствует указанной конфигурации на 41 контакт.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки. Модель СНЦ23-41/30Р-6-А-В выполнена в кабельном варианте и относится к категории розеток. Корпус изделия может быть изготовлен в прямом или угловом исполнении в зависимости от модификации. Предусмотрены варианты с обоймой для установки термоусаживаемых трубок, что расширяет возможности герметизации места соединения кабеля с корпусом и повышает защиту от проникновения влаги и загрязнений.

Байонетный механизм соединения обеспечивает быстрое и надёжное сочленение частей разъёма, исключая самопроизвольное разъединение при вибрационных и механических нагрузках. Конструкция рассчитана на многократное соединение и разъединение — не менее 500 циклов при сохранении заявленных электрических параметров. Всеклиматическое исполнение позволяет применять изделие в условиях воздействия пониженных и повышенных температур, повышенной влажности и инея, что подтверждается рабочим диапазоном от минус 60 до плюс 200 градусов Цельсия.

Монтаж и совместимость

Соединитель предназначен для внутреннего монтажа и ориентирован на кабельное подключение. При установке необходимо учитывать тип ответной части и вариант исполнения корпуса, исходя из требуемой конфигурации соединения. Использование обоймы для термоусаживаемых трубок рекомендовано для дополнительной защиты кабельного ввода от механических повреждений и воздействия внешней среды. Монтаж и демонтаж выполняются вручную за счёт байонетного замка, что не требует специального инструмента и сокращает время подключения оборудования.

Стандартизированное количество контактов и схема расположения контактных элементов обеспечивают совместимость с ответными соединителями серии СНЦ23. Артикул изделия — 8048. При выборе ответной части необходимо учитывать рабочее напряжение, токовые нагрузки и условия эксплуатации, соответствующие характеристикам данного соединителя.
