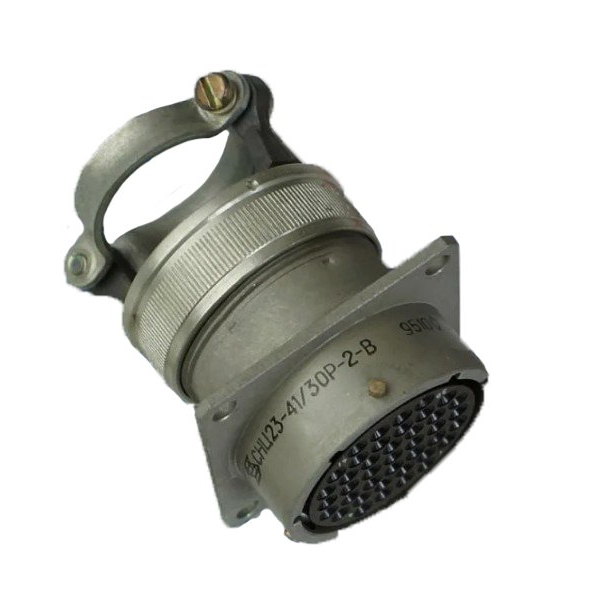

Назначение соединителя СНЦ23-41/30Р-1-В

Соединитель СНЦ23-41/30Р-1-В представляет собой цилиндрический многопозиционный электрический разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на рабочее напряжение до 700 В и применяется для внутреннего монтажа в составе электро-, радио- и контрольно-измерительной аппаратуры. Конструкция соединителя обеспечивает стабильное электрическое соединение в условиях воздействия широкого диапазона температур и механических нагрузок, что позволяет использовать его в промышленном оборудовании, научно-исследовательских установках и специализированных электронных системах.

Благодаря байонетному сочленению соединитель обеспечивает быстрое и надёжное соединение и разъединение частей без применения дополнительного инструмента. Многошпоночная поляризация корпуса исключает вероятность ошибочного подключения, что особенно важно при обслуживании многоконтактных систем с высокой плотностью монтажа.

Подтверждённые технические особенности

Соединитель СНЦ23-41/30Р-1-В имеет 41 контакт и условный размер корпуса 30. Контактные элементы покрыты золотом, что обеспечивает высокую проводимость и устойчивость к коррозии при длительной эксплуатации. Соединитель разработан в 1992 году и соответствует техническим условиям ГЕ0.364.241ТУ.

Ключевые рабочие параметры

• Температурный диапазон эксплуатации: от минус 60 до плюс 200 градусов Цельсия.
• Максимальный ток на контакт: до 35 А для контактов диаметром 2,0 мм; значение зависит от диаметра конкретного контакта.
• Минимальное сопротивление контактов: 0,0016 Ом для контактов диаметром 2,0 мм.
• Монтаж проводов: методом обжимки.
• Тип сочленения: байонетное.
• Покрытие контактов: золото.

Розетки данного соединителя совместимы с вилками других серий — СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности компоновки и замены элементов в составе действующих систем. Конструктивное исполнение предусматривает варианты с прямым и угловым кожухом, а также приборную часть.

Применение и особенности монтажа

Соединители серии СНЦ23 востребованы в отраслях, где предъявляются повышенные требования к стабильности электрических соединений в сложных климатических и эксплуатационных условиях. СНЦ23-41/30Р-1-В применяется в составе электронных блоков, радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования. Температурная стойкость и коррозионная устойчивость позолоченных контактов делают соединитель пригодным для использования в аппаратуре, работающей при значительных перепадах температур.

Установка и эксплуатационные требования

1. Подготовить провода в соответствии с диаметром применяемых контактов.
2. Выполнить монтаж проводов методом обжимки для обеспечения надёжного механического и электрического соединения.
3. Проверить соответствие поляризации корпуса перед сочленением розетки и вилки.
4. Произвести байонетное соединение до фиксации ответных частей.
5. Эксплуатировать соединитель в пределах заявленного температурного диапазона от минус 60 до плюс 200 градусов Цельсия.

Корректное соблюдение правил монтажа и эксплуатации гарантирует соответствие соединителя заявленным характеристикам на протяжении всего срока службы в составе конечного оборудования.
