Назначение и область применения

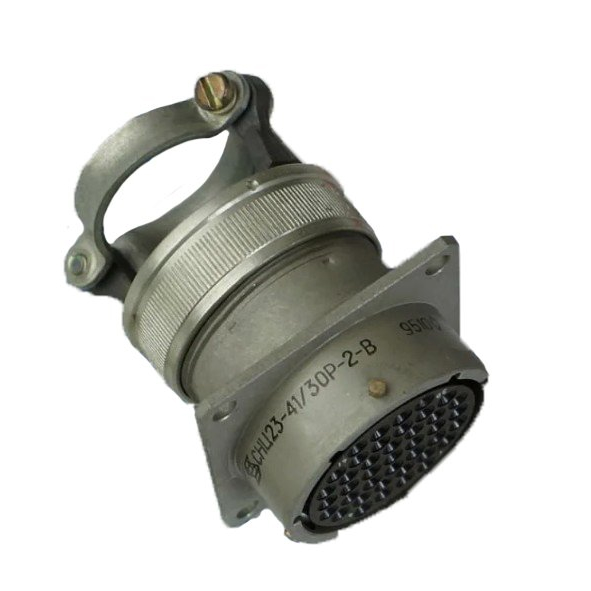

Блочная розетка СНЦ23-41-30-Р-1-В «5» предназначена для применения в электрических цепях постоянного и переменного тока в составе разъёмных соединений серии СНЦ23. Устройство обеспечивает надёжную коммутацию цепей с рабочим напряжением до 700 В и максимальным током до 30 А. Байонетный тип соединения гарантирует быстрое и безошибочное сочленение с ответной вилкой, исключая самопроизвольное разъединение при вибрационных и ударных нагрузках.

Изделие применяется в промышленном оборудовании, энергетических установках, научно-исследовательской аппаратуре и системах, где требуется высокая плотность монтажа и устойчивость к внешним воздействиям. Розетка рассчитана на стационарную установку на панелях, корпусах приборов и распределительных устройствах.

Технические характеристики

СНЦ23-41-30-Р-1-В «5» имеет следующие подтверждённые параметры:

• Количество контактов: 41
• Диаметр контактов: 1 мм
• Рабочее напряжение: до 700 В
• Максимальный ток: до 30 А
• Тип соединения: байонетное
• Монтаж проводов: обжимка
• Покрытие контактов: золото
• Приёмка: «5»

Золотое покрытие контактов обеспечивает стабильно низкое переходное сопротивление, высокую проводимость и защиту от коррозии, что особенно важно при эксплуатации в агрессивных средах и при длительном хранении. Обжимной способ монтажа проводов позволяет получить качественное соединение без применения пайки, ускоряя процесс сборки и повышая воспроизводимость электрических параметров.

Конструктивные особенности

Корпус розетки выполнен блочного типа, что предполагает жёсткое крепление к монтажной поверхности. Исполнение Р-1-В указывает на розеточную часть с байонетным замком. Изделие поставляется без пинов — контакты устанавливаются отдельно по мере комплектации, что позволяет гибко настраивать схему распайки под конкретную задачу.

Устройство устойчиво к воздействию специальных факторов, что делает его пригодным для эксплуатации в сложных условиях, включая повышенные механические нагрузки и нестабильные параметры окружающей среды. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Монтаж и эксплуатация

Установка розетки производится на панель или корпус оборудования с помощью штатных крепёжных элементов. Байонетное соединение с ответной частью выполняется поворотом накидной гайки до фиксации, что исключает неправильное сочленение и повреждение контактов. При монтаже проводов методом обжимки рекомендуется применять инструмент, соответствующий сечению провода и диаметру контакта 1 мм.

Розетка серии СНЦ23 с 41 контактом подходит для многоканальных систем передачи сигналов и силовых цепей, где требуется компактное размещение большого числа линий. Благодаря золотому покрытию контактов и устойчивости к специальным факторам, соединение сохраняет стабильные электрические характеристики на протяжении всего срока службы.
