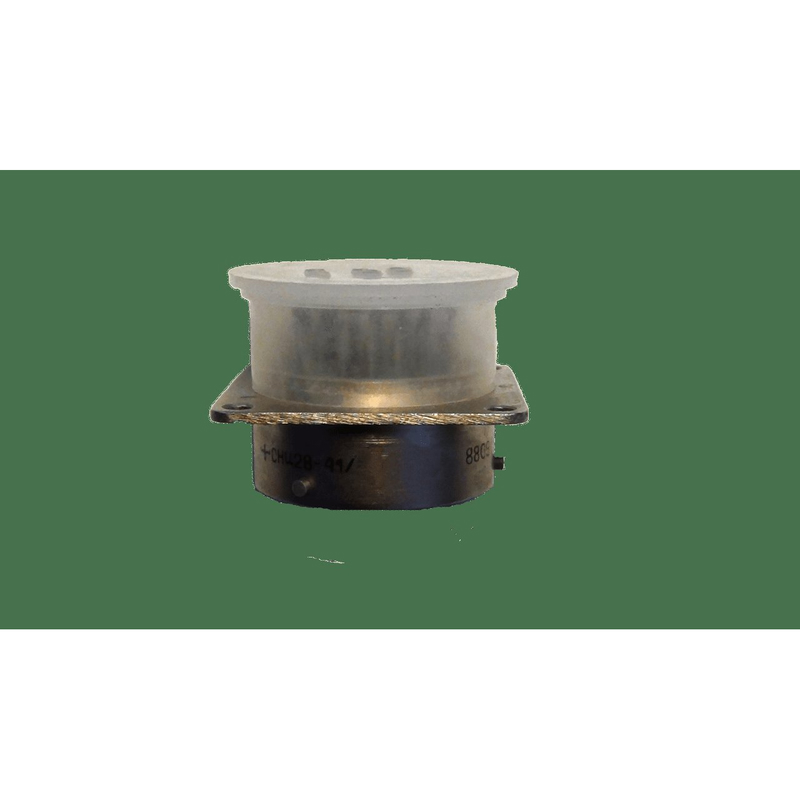

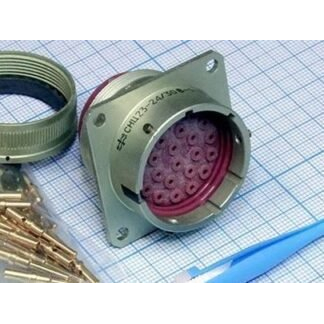

СНЦ23-41/30В-6-В: кабельная вилка на 41 контакт для надежных соединений

СНЦ23-41/30В-6-В — малогабаритный цилиндрический низкочастотный электрический соединитель, предназначенный для внутреннего монтажа в цепях постоянного и переменного тока. Исполнение относится к кабельным вилкам с прямым кожухом и рассчитано на применение в аппаратуре, где особенно важны механическая надежность, точность стыковки и устойчивость соединения к внешним воздействиям.

Расшифровка маркировки

Маркировка СНЦ23-41/30В-6-В содержит основные конструктивные признаки изделия:

Таким образом, СНЦ23-41/30В-6-В представляет собой 41-контактную кабельную вилку в корпусе условного размера 30 с прямым кабельным кожухом.

Конструкция и принцип соединения

Разъем серии СНЦ23 выполнен в цилиндрическом корпусе и использует байонетный механизм сочленения. Такое решение позволяет быстро зафиксировать вилку в ответной части поворотом, одновременно обеспечивая устойчивое соединение при вибрации и механических нагрузках.

Для правильной ориентации при стыковке применяется пятишпоночная поляризация корпуса. Многопозиционная установка изолятора помогает исключить ошибочное взаимное положение частей разъема и повышает удобство монтажа в сложных кабельных сборках.

Прямой кожух кабельной части предназначен для аккуратного вывода жгута в осевом направлении. Эта конструкция удобна при прокладке кабеля в шкафах управления, приборных отсеках, стойках и другом оборудовании с ограниченным пространством вокруг разъема.

Электрические и эксплуатационные параметры

Серия СНЦ23 рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Для соединителей семейства заявлены условия эксплуатации в широком температурном диапазоне от −60 до +200 °C, а также устойчивость к повышенной влажности, вибрационным и ударным воздействиям.

Основные параметры серии:

• Количество контактов в исполнении СНЦ23-41/30В-6-В — 41.

• Условный размер корпуса — 30.

• Тип контактов — штыревые, поскольку индекс «В» обозначает вилку.

• Тип сочленения — байонетный.

• Назначение — внутренний монтаж электрических цепей.

• Рабочее напряжение — до 700 В.

• Частота переменного тока — до 3 МГц.

• Климатическое исполнение — всеклиматическое.

• Конструктивное исполнение — кабельная часть с прямым кожухом.

В справочных данных для серии также указывается ресурс до 500 сочленений и расчётная сохраняемость до 25 лет при соблюдении требований хранения и эксплуатации.

Применение СНЦ23-41/30В-6-В

Разъем СНЦ23-41/30В-6-В применяется для коммутации большого числа сигнальных, управляющих и питающих цепей в одном соединительном узле. Наличие 41 контакта позволяет организовать компактное подключение многожильного кабеля к аппаратуре без использования нескольких отдельных разъемов.

Типичные области применения:

• системы автоматики и управления;

• приборостроение и измерительная техника;

• промышленное электронное оборудование;

• шкафы управления и распределительные устройства;

• бортовая и специализированная радиоэлектронная аппаратура;

• испытательные стенды и кабельные жгуты;

• оборудование, работающее в условиях вибрации, перепадов температуры и высокой влажности.

Серия СНЦ23 применяется в аппаратуре общего и специального назначения, где требуется разъемное соединение с высокой плотностью контактов и надежной механической фиксацией.

Что учитывать при подборе

При выборе СНЦ23-41/30В-6-В важно проверить не только совпадение маркировки, но и совместимость с ответной частью, схему распайки, требуемую поляризацию, исполнение корпуса и способ ввода кабеля. Вилка должна соответствовать розетке по серии, размеру корпуса, контактной части и положению изолятора.

Также следует учитывать электрическую нагрузку каждого контакта, сечение подключаемых проводников, условия окружающей среды и требования конструкторской документации. Для ответственных применений монтаж рекомендуется выполнять с соблюдением требований технических условий и с обязательной проверкой качества пайки или другого предусмотренного способа присоединения проводов.

СНЦ23-41/30В-6-В — практичное решение для создания компактных, многоконтактных и устойчивых к эксплуатации кабельных соединений в промышленной и специализированной электронике.
