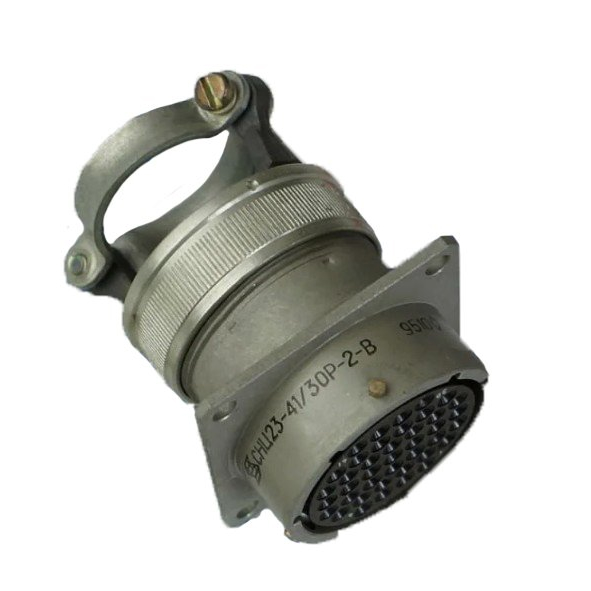

Назначение соединителя СНЦ23-41-30-В-6-Б-В

Соединитель СНЦ23-41-30-В-6-Б-В представляет собой цилиндрический низкочастотный малогабаритный электрический разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В. Устройство применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Изделие обеспечивает надёжное механическое сочленение и электрический контакт между кабельными и приборными частями оборудования.

Климатическое исполнение соединителя — всеклиматическое по ГОСТ В 20.39.404-81, что позволяет использовать его в широком диапазоне условий окружающей среды. Рабочий температурный диапазон составляет от минус 60 до плюс 200 градусов Цельсия, благодаря чему разъём сохраняет работоспособность как при экстремально низких, так и при повышенных температурах.

Конструктивные особенности

СНЦ23-41-30-В-6-Б-В относится к категории СНЦ23 и имеет следующие конструктивные параметры:

• Количество контактов: 41.
• Условный размер корпуса: 30.
• Вид корпуса: вилка, что отражено буквенным обозначением «В».
• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.
• Индекс «Б» указывает на угловое положение изолятора в корпусе вилки. При нормальном положении изолятора буквенный индекс не проставляется.

Соединители серии СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Кабельная и приборная части могут изготавливаться с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что исключает неправильное сочленение и обеспечивает корректную ориентацию соединяемых цепей.

Сочленение соединителей осуществляется байонетным способом, гарантирующим быстрое и надёжное соединение с фиксацией от самопроизвольного разъединения. Покрытие контактов выполнено из золота, что обеспечивает стабильное переходное сопротивление, устойчивость к коррозии и длительный срок службы в условиях многократных циклов сочленения и расчленения.

Технические параметры и применение

Максимальный рабочий ток на контакт достигает 15 А. Это позволяет применять соединитель в цепях питания и сигнальных линиях с умеренными токовыми нагрузками. Низкочастотный характер изделия и частотный предел до 3 МГц определяют сферу его использования в аппаратуре, где не требуется передача высокочастотных сигналов.

Соединитель СНЦ23-41-30-В-6-Б-В востребован при монтаже и ремонте радиоэлектронного оборудования, измерительных приборов, систем управления и коммутации. Изделие подходит для применения в составе блоков, где необходимо оперативное подключение и отключение кабельных сборок, а также для организации межблочных соединений в стационарных и подвижных установках.

Благодаря всеклиматическому исполнению и золотому покрытию контактов разъём может эксплуатироваться в условиях повышенной влажности, перепадов температур и воздействия агрессивных факторов окружающей среды, характерных для промышленного и специального оборудования.
