Назначение и область применения

СНЦ23-32/27В-6-В представляет собой цилиндрический низкочастотный малогабаритный электросоединитель, предназначенный для надёжного соединения электрических цепей в составе радиоэлектронной аппаратуры, приборов и оборудования различного назначения. Изделие рассчитано на применение в условиях, где требуется стабильная передача электрических сигналов и питающих напряжений при ограниченном монтажном пространстве.

Электросоединитель данной серии широко используется в авиационной технике, промышленной электронике, измерительных системах и других отраслях, где предъявляются повышенные требования к компактности, герметичности и устойчивости к механическим воздействиям. Конструкция обеспечивает уверенную работу при вибрационных и ударных нагрузках, что особенно важно для бортового и передвижного оборудования.

Конструктивные особенности

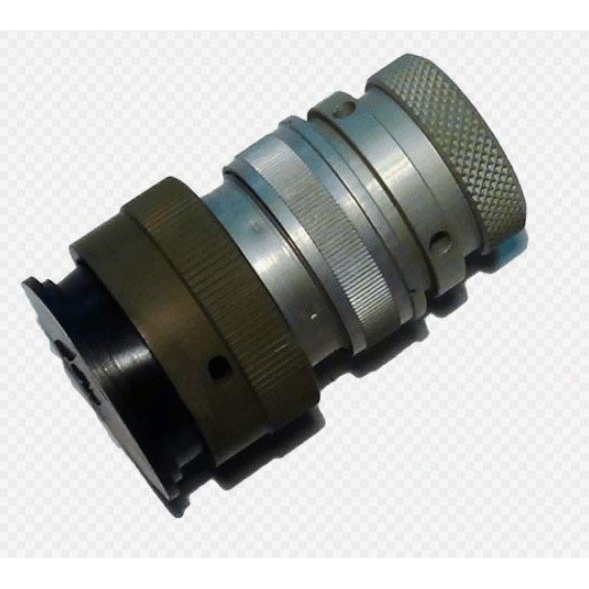

Соединитель оснащён 32 контактами и имеет условный размер корпуса 27. Сочленение ответных частей выполняется по байонетной схеме, обеспечивающей быстрое и надёжное подключение без применения дополнительного инструмента. Байонетный замок исключает самопроизвольное разъединение в процессе эксплуатации и одновременно позволяет оперативно производить коммутацию при необходимости обслуживания.

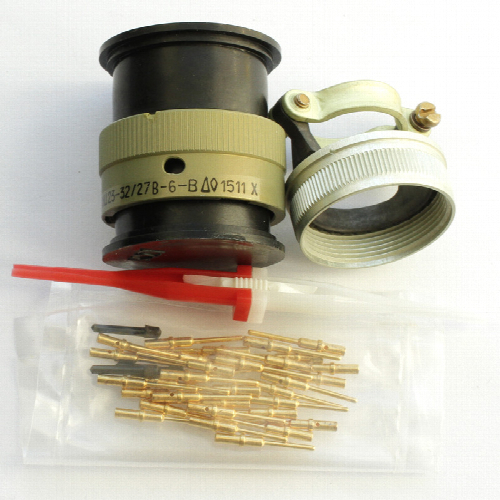

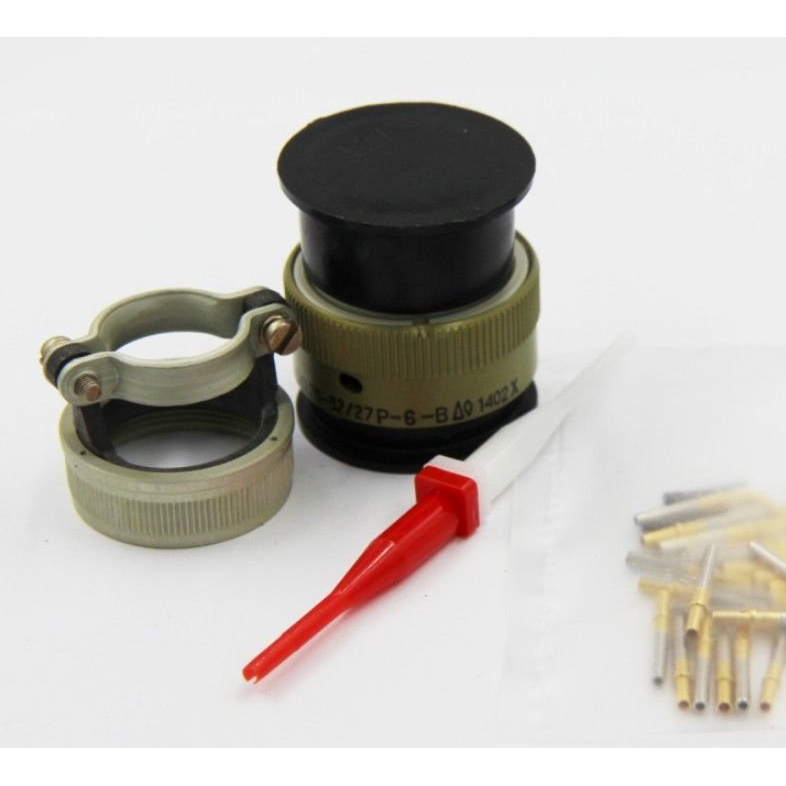

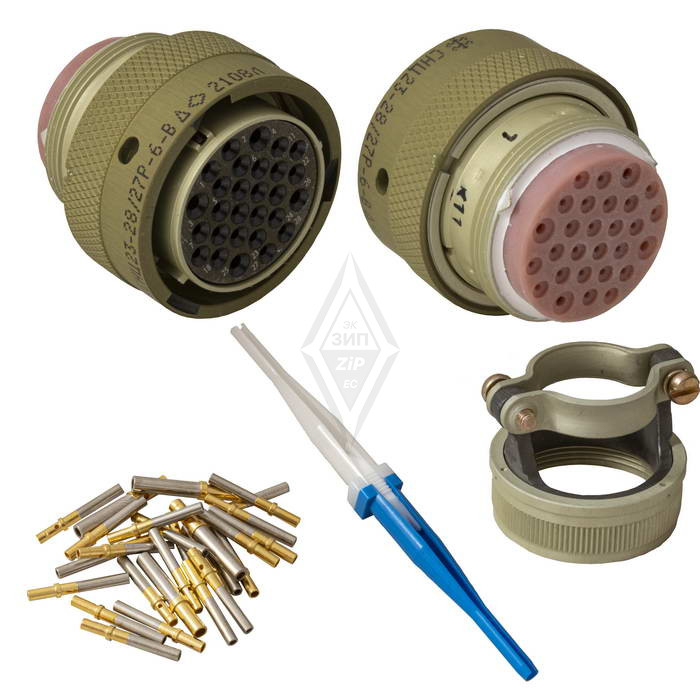

Изделие поставляется в комплектации вилка-розетка, подходящей как для приборного, так и для кабельного монтажа. Такая универсальность даёт возможность использовать соединитель в различных схемных решениях — от стационарной установки на корпусах устройств до соединения кабельных трасс.

Электрические параметры

• Сопротивление изоляции — не менее 5000 МОм
• Максимальное рабочее напряжение — 700 В (амплитудное значение)
• Ток на контакт — до 15 А
• Рабочий диапазон температур — от -60 до +200 градусов Цельсия
• Количество циклов сочленения-расчленения — до 500
• Минимальная наработка — 1000 часов
• Срок хранения изделия — не менее 15 лет

Эксплуатационные характеристики

Электросоединитель сохраняет работоспособность в широком интервале температур: от минус 60 до плюс 200 градусов Цельсия. Это позволяет применять его как в неотапливаемых отсеках и наружных установках, так и внутри теплонагруженных блоков аппаратуры.

Заявленная минимальная наработка составляет 1000 часов, а допустимое количество разъединений достигает 500 циклов. При соблюдении правил эксплуатации и хранения изделие сохраняет паспортные характеристики на протяжении всего установленного срока службы. Срок хранения — не менее 15 лет, что подтверждает стабильность материалов и покрытий контактных элементов.

Соединитель ориентирован на внутренние соединения в ответственных узлах, где важны компактные габариты, герметичность сочленения и устойчивость к вибрационным нагрузкам. При выборе монтажной схемы следует учитывать комплектацию вилка-розетка и параметры рабочего напряжения и тока, указанные в технических данных изделия.
