Назначение

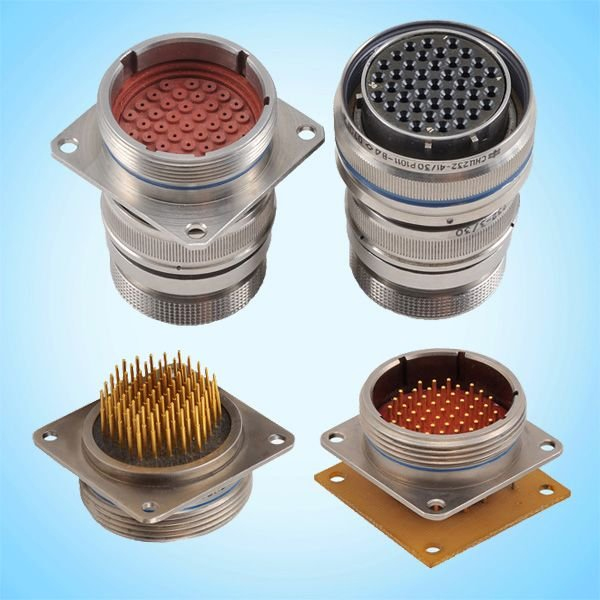

СНЦ23-32/27В-8-б-В — вилка цилиндрического электрического соединителя серии СНЦ23 производства завода «Элекон». Изделие предназначено для надежного электрического соединения в промышленных и специальных системах, включая приборные и кабельные сборки. Соединитель обеспечивает коммутацию цепей постоянного и переменного тока с рабочей частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Подтвержденные особенности и характеристики

Конструкция вилки предусматривает прямой кожух с индексом «б-В», что определяет способ монтажа и тип присоединения. Соединитель оснащен 32 контактами с диаметром 27 мм у основания. Номинальный ток на контакт достигает 15 А. Контактная группа имеет золотое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.

• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Наработка — минимум 1000 часов.
• Диапазон рабочих температур — от минус 60 °C до плюс 155 °C, по отдельным данным до плюс 200 °C.
• Вибрационные нагрузки — от 1 до 5000 Гц при ускорении до 40 g.
• Ударные нагрузки — до 500 g одиночного действия и до 150 g многократного действия.
• Пониженное давление — до 10 в степени минус 10 Па.
• Срок сохраняемости — не менее 15 лет.

Применение

Благодаря герметичности, механической прочности и широкому температурному диапазону соединитель востребован в авиационной, военной технике и тяжелом промышленном оборудовании. Индекс «5» в обозначении указывает на конкретную модификацию или приемку, а маркировка «5» в характеристиках товара соответствует приемке. Год выпуска — 2018. Изделие поставляется в заводской упаковке, что подтверждает сохранность геометрии контактов, чистоту поверхностей и отсутствие повреждений до момента монтажа.

Применение вилки СНЦ23-32/27В-8-б-В целесообразно в составе кабельных сборок и приборных блоков, где требуется стабильный контакт при интенсивных механических воздействиях. Сочетание золотого покрытия контактов, стойкости к вибрации и ударам, а также способности работать при пониженном давлении делает данную модель пригодной для ответственных узлов, к которым предъявляются повышенные требования по надежности.

Условия эксплуатации и монтажа

Соединитель рассчитан на эксплуатацию в диапазоне температур от минус 60 °C до плюс 155 °C, что допускает его использование в неотапливаемых отсеках и на высотных объектах. Устойчивость к вибрации в диапазоне от 1 до 5000 Гц при 40 g и к ударам до 500 g обеспечивает работоспособность в подвижных и ударно-нагруженных конструкциях. Сопротивление изоляции не менее 5000 МОм подтверждает качество изоляционных материалов и пригодность для цепей с повышенными требованиями к утечкам.

Ресурс до 500 циклов сочленения-расчленения и наработка не менее 1000 часов позволяют использовать вилку в составе обслуживаемого оборудования. Срок сохраняемости не менее 15 лет дает возможность длительного хранения изделия в заводской упаковке без потери функциональных свойств.

1. Серия — СНЦ23.
2. Тип — вилка цилиндрического соединителя.
3. Число контактов — 32.
4. Диаметр контактов у основания — 27 мм.
5. Номинальный ток на контакт — до 15 А.
6. Рабочее напряжение — до 700 В (амплитудное).
7. Покрытие контактов — золото.
8. Производитель — завод «Элекон».
9. Приемка — 5.
10. Год выпуска — 2018.
