Элекон

Цена:

7250 ₽

В наличии: 6 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

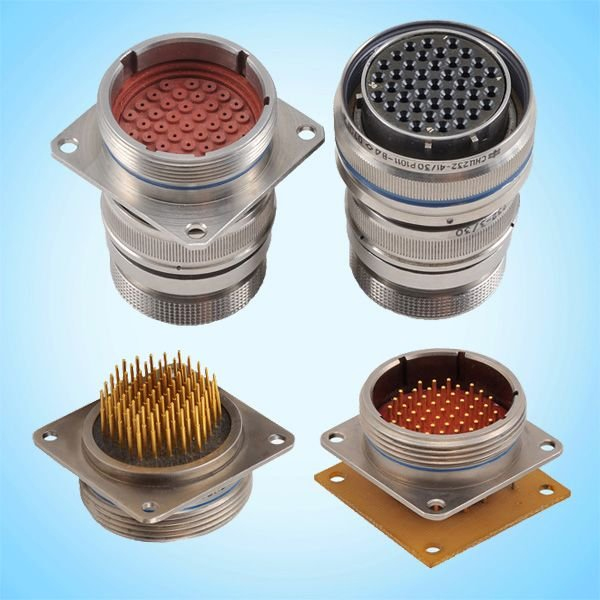

СНЦ23-32/27В-8-б-В от Элекон «5» — это цилиндрический электрический соединитель герметичный, предназначенный для надежного соединения в электрических цепях переменного тока (частотой до 3 МГц) и постоянного тока при напряжении до 700 В (амплитудное значение).

Соединитель имеет 32 контакта (диаметр 32 мм, хвостовик 27 мм), вилку с прямым кожухом (В — вилка, б — блокировка, 8 — исполнение контактов).
Сопротивление изоляции не менее 5000 МОм, ток на контакт до 15 А, покрытие контактов — золото.
Количество сочленений-расчленений — до 500 циклов, наработка — минимум 1000 часов.

Работает при температурах от -60°C до +155–200°C, выдерживает вибрацию (1–5000 Гц, 40g), удары (до 500g одиночные, 150g многократные) и пониженное давление до 1,33·10⁻¹⁰ Па.
Срок сохраняемости — не менее 15 лет.

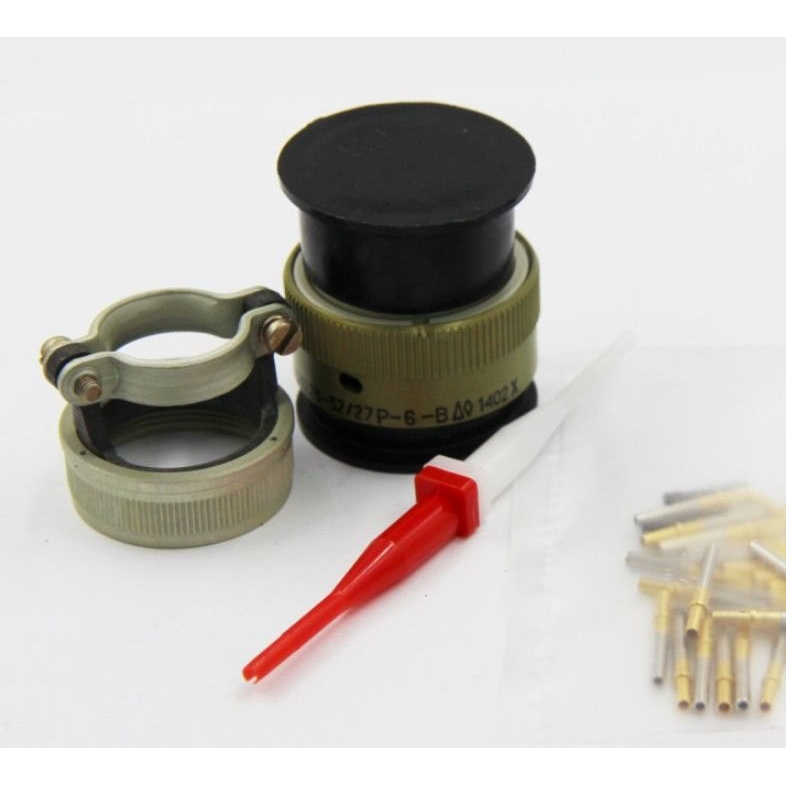

Комплект состоит из вилки и розетки, которые могут быть приборными или кабельными.

Используется в промышленных и специальных системах, где требуются высокая надежность и устойчивость к экстремальным условиям, включая советскую/российскую промышленную технику.

Описание

Назначение соединителя СНЦ23-32/27В-8-б-В

СНЦ23-32/27В-8-б-В производства завода «Элекон» с приёмкой «5» — это цилиндрический герметичный электрический соединитель, предназначенный для надёжного соединения электрических цепей переменного тока частотой до 3 МГц и постоянного тока при напряжении до 700 В (амплитудное значение). Изделие применяется там, где требуется стабильная коммутация при воздействии экстремальных эксплуатационных факторов.

Соединитель относится к категории СНЦ23 и поставляется в заводской упаковке. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции специального назначения. Год выпуска — 2016.

Конструкция и маркировка

Обозначение СНЦ23-32/27В-8-б-В расшифровывается следующим образом: 32 контакта, диаметр корпуса 32 мм, хвостовик 27 мм, индекс «В» означает вилку с прямым кожухом, «б» — наличие блокировки, «8» — исполнение контактов.

Тип: цилиндрический герметичный соединитель
Количество контактов: 32
Диаметр корпуса: 32 мм, хвостовик: 27 мм
Исполнение: вилка с прямым кожухом, с блокировкой
Покрытие контактов: золото
Комплект: вилка и розетка, которые могут быть приборными или кабельными
Артикул: 20942

Технические характеристики

Соединитель рассчитан на работу в цепях с напряжением до 700 В (амплитудное значение) и током на контакт до 15 А. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку цепей.

Ресурсные показатели: количество сочленений-расчленений — до 500 циклов, наработка — не менее 1000 часов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации

Изделие сохраняет работоспособность в расширенном диапазоне температур: от минус 60 градусов Цельсия до плюс 155–200 градусов Цельсия. Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 40g, выдерживает одиночные удары до 500g и многократные удары до 150g, а также работает при пониженном давлении до 1,33·10⁻¹⁰ Па.

Применение

СНЦ23-32/27В-8-б-В применяется в промышленных и специальных системах, где предъявляются повышенные требования к надёжности и стойкости к экстремальным условиям эксплуатации, в том числе в советской и российской промышленной технике. Герметичное исполнение и стойкость к вибрации, ударам и перепадам давления делают соединитель пригодным для ответственных узлов, работающих в тяжёлых режимах.

Благодаря золотому покрытию контактов обеспечивается стабильное переходное сопротивление при большом числе коммутаций. Изделие поставляется в заводской упаковке, что подтверждает сохранность параметров при транспортировке и хранении.
