Общее описание

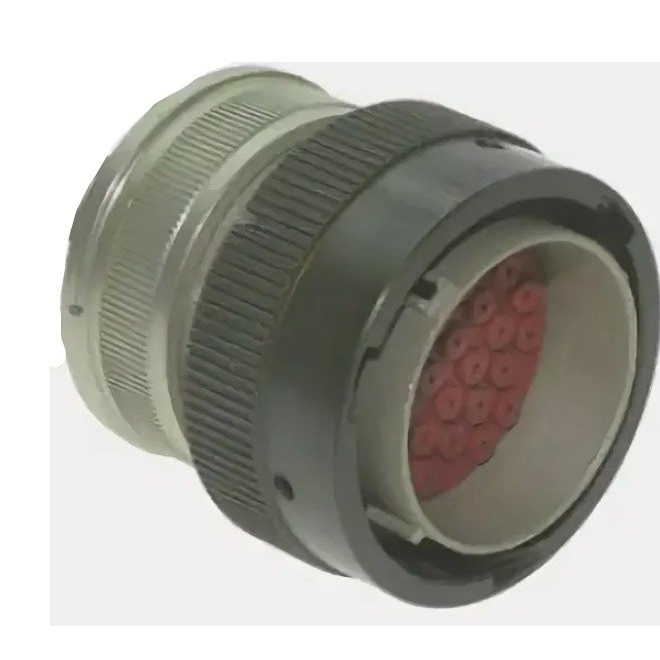

СНЦ23-32/27В-1-б-В производства Элекон с приёмкой «5» — это цилиндрический электрический разъём всеклиматического исполнения, предназначенный для внутреннего монтажа. Изделие представляет собой приборную вилку серии СНЦ23 с 32 контактами и условным размером корпуса 27. Поставка осуществляется в заводской упаковке. Год выпуска — 2015. Артикул позиции — 20936.

Конструктивно разъём выполнен с байонетным соединением и пятишпоночной поляризацией, что обеспечивает надёжную фиксацию и исключает неправильное сочленение. Многопозиционная установка изолятора расширяет гибкость монтажа под конкретную схему подключения.

Технические характеристики

• Тип: приборная вилка, внутренний монтаж, всеклиматическое исполнение.
• Число контактов: 32.
• Условный размер корпуса: 27.
• Соединение: байонетное, поляризация пятишпоночная.
• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток на контакт: до 15 А; максимальный ток: до 35 А.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C для контактов с серебряным покрытием либо до плюс 155 °C для контактов с золотым покрытием.
• Покрытие контактов: золото или серебро.
• Монтаж проводов: обжимка.
• Количество сочленений-расчленений: 500.
• Наработка: от 3000 до 13000 часов.
• Срок сохраняемости: 15 лет.
• Приёмка: «5».
• Год выпуска: 2015.

Совместимость и применение

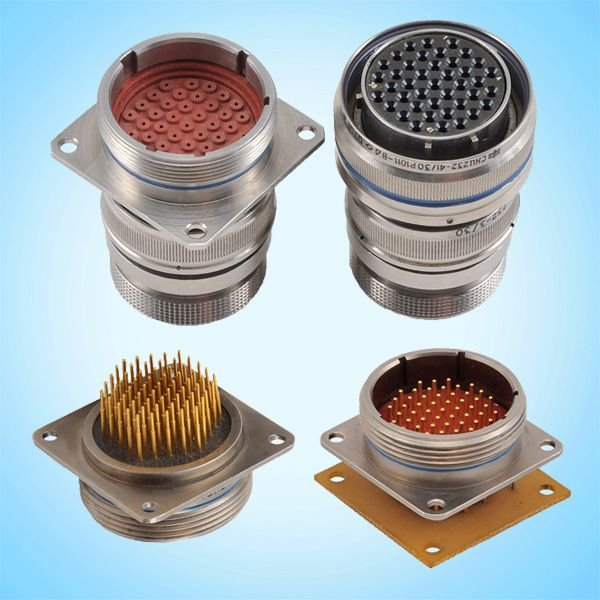

Разъём сочленяется с розетками серий СНЦ27, СНЦ28 и СНЦ29. В состав семейства СНЦ23 входят вилки и розетки, которые могут быть приборными или кабельными, с прямым либо угловым кожухом или без кожуха. Это позволяет подбирать конфигурацию под конкретное рабочее место и способ прокладки жгута.

Изделие предназначено для цепей постоянного и переменного тока с рабочими частотами до 3000 кГц. Применяется в промышленных и специальных системах, где требуется стойкость к климатическим воздействиям и механическим нагрузкам. Всеклиматическое исполнение и широкий температурный диапазон делают разъём пригодным для эксплуатации в жёстких условиях.

Особенности исполнения

Пятишпоночная поляризация и байонетный замок упрощают сборку и снижают риск повреждения контактов при сочленении. Многопозиционный изолятор даёт возможность изменять взаимное расположение контактов, что важно при компоновке многожильных жгутов. Контакты с золотым покрытием рассчитаны на работу до плюс 155 °C, с серебряным — до плюс 100 °C. Обжимной монтаж проводов обеспечивает стабильное переходное сопротивление и технологичность при серийной сборке.

Комплектация и состояние

Товар поставляется в заводской упаковке. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории. Год выпуска — 2015. Сведения о стране производства, гарантийном сроке и точном составе комплекта в предоставленных данных отсутствуют, поэтому не приводятся.
