Назначение соединителя СНЦ23-32/27В-1-а-В

СНЦ23-32/27В-1-а-В «5» — это приборная вилка цилиндрического низкочастотного соединителя серии СНЦ23, выпускаемая предприятием «Элекон». Изделие предназначено для внутреннего монтажа и применяется для электрического соединения и разъединения проводов и кабелей внутри приборов, блоков и стоек. Такие соединители типичны для бортовой радиоэлектронной аппаратуры, промышленной и специальной техники, где требуются надёжная стыковка и устойчивость к климатическим нагрузкам.

Вилка работает в цепях постоянного и переменного тока с частотой до примерно 3 МГц при амплитудном напряжении до 700 В. Исполнение «В» означает всеклиматическое исполнение по ГОСТ В 20.39.404-81, что допускает эксплуатацию в герметичных или климатически нагруженных условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка СНЦ23-32/27В-1-а-В содержит полный набор конструктивных признаков, по которым однозначно определяется исполнение изделия.

• СНЦ23 — тип цилиндрического низкочастотного соединителя.
• 32 — количество контактов в изоляторе.
• 27 — условный размер корпуса, то есть диаметр посадочного места.
• В — вид корпуса: здесь вилка, монтируемая как приборная часть на плату или панель.
• 1 — конструктивное исполнение приборной части.
• а — разновидность исполнения, например без кожуха или с определённым вариантом крепления.
• В — всеклиматическое исполнение.
• «5» — приёмочное обозначение, соответствующее характеристике «Приемка: 5»; год выпуска — 2015.

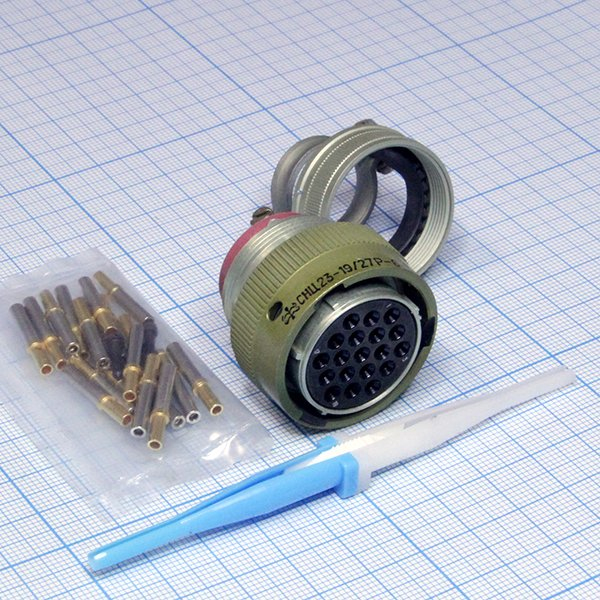

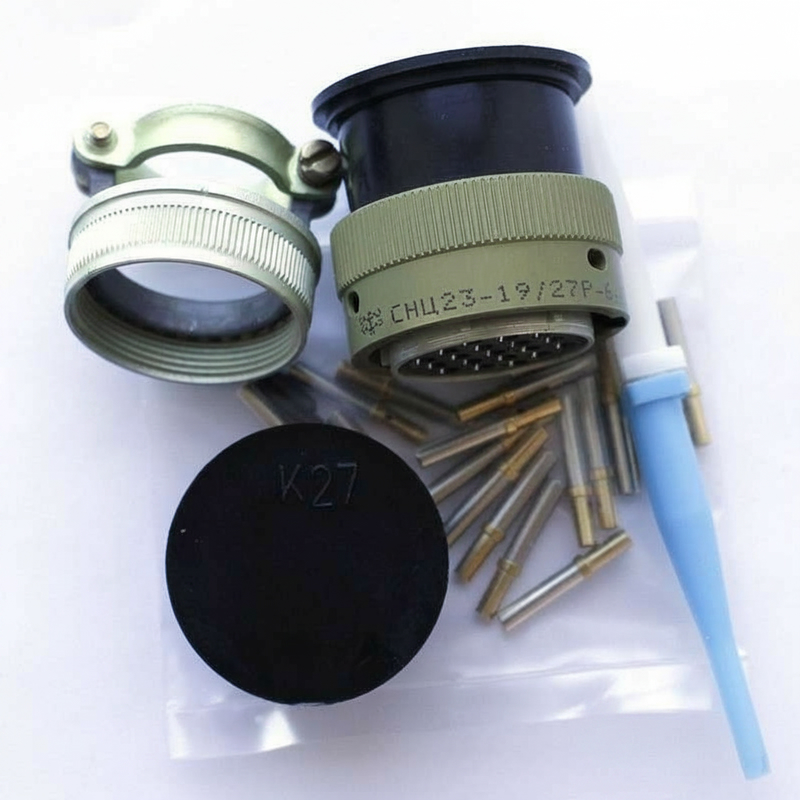

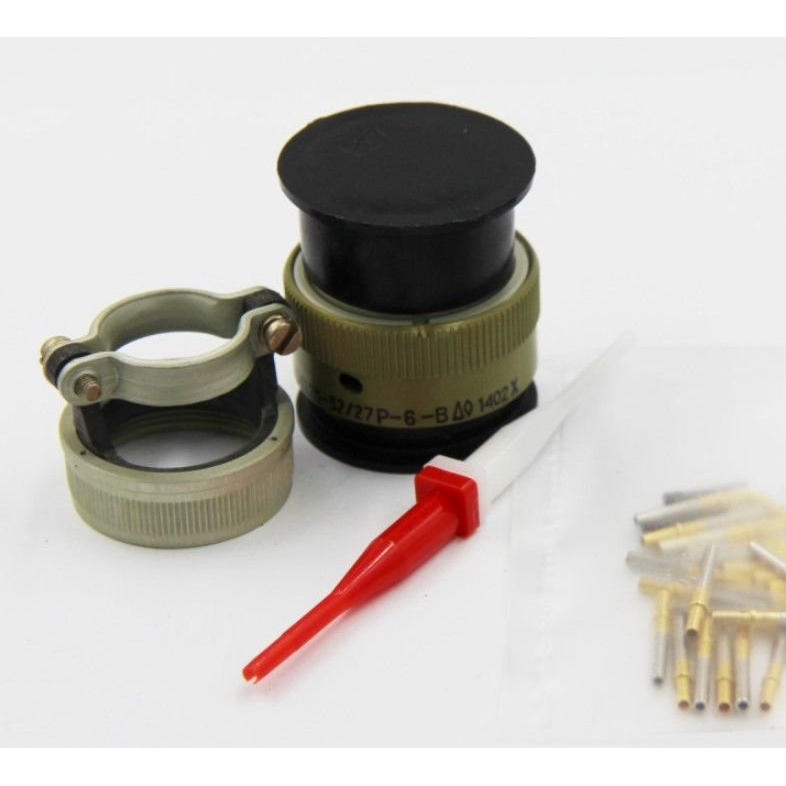

Соединитель имеет металлический цилиндрический корпус с байонетным фиксатором для быстрого сочленения с розеткой и пятишпоночной поляризацией, которая исключает неправильную стыковку. Вилка изготавливается без кожуха, с прямым или угловым вариантом кабельного выхода либо с обоймой под термоусаживаемые трубки. Монтаж проводников выполняется обжимкой. Контакты имеют золотое покрытие, обеспечивающее коррозионную стойкость и стабильность переходного сопротивления.

Совместимость и область применения

Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28 и СНЦ29, выпускаемыми по единым техническим условиям. Это позволяет использовать соединитель в составе уже существующих систем и при замене вышедших из строя элементов без изменения ответных частей.

Основное применение — внутриприборный монтаж: соединение жгутов и кабелей между платами, блоками и модулями. Благодаря всеклиматическому исполнению вилка подходит для аппаратуры, работающей в широком диапазоне температур и в условиях повышенной влажности.

Технические характеристики

• Максимальное рабочее напряжение (амплитудное) — до 700 В.
• Рабочий ток на контакт — до 15 А, кратковременно до 35 А.
• Температурный диапазон — примерно от минус 60 до плюс 100 градусов Цельсия при серебряном покрытии и до плюс 155 градусов Цельсия при золотом; в ряде исполнений указывается диапазон около минус 40 — плюс 85 градусов Цельсия.
• Покрытие контактов — золото, что соответствует всеклиматическому исполнению.
• Число циклов сочленения и расчленения — не менее 500.
• Минимальная наработка — порядка 3000–13 000 часов в зависимости от режима работы.
• Срок сохраняемости — до 15 лет.
• Приёмка — «5»; год выпуска — 2015.
• Комплектация — заводская упаковка.

Указанные значения делают соединитель пригодным для длительного хранения и эксплуатации в ответственных системах, где важны стабильность контакта и устойчивость к внешним воздействиям. Для получения типовой разводки контактов или схемы подключения следует обращаться к документации производителя, поскольку распиновка определяется конкретным исполнением изолятора.
