Назначение и область применения

СНЦ23-32/27В-6-В представляет собой низкочастотный цилиндрический электрический разъем типа «вилка» кабельной части с прямым кожухом. Изделие разработано в СССР и на протяжении десятилетий широко применялось в радиоэлектронной аппаратуре, промышленных и военных изделиях. Разъем предназначен для организации разъединяемых соединений в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц при относительно невысоких уровнях напряжения и тока.

Основная сфера использования — аппаратура, в которой предъявляются повышенные требования к надежности соединения, устойчивости к вибрационным воздействиям и работоспособности в широком диапазоне температур без применения герметизации. Соединитель рассчитан на взаимодействие с розетками серий СНЦ27, СНЦ28 и СНЦ29, что обеспечивает совместимость внутри семейства СНЦ23 и позволяет гибко компоновать кабельные и приборные части.

Конструктивные особенности

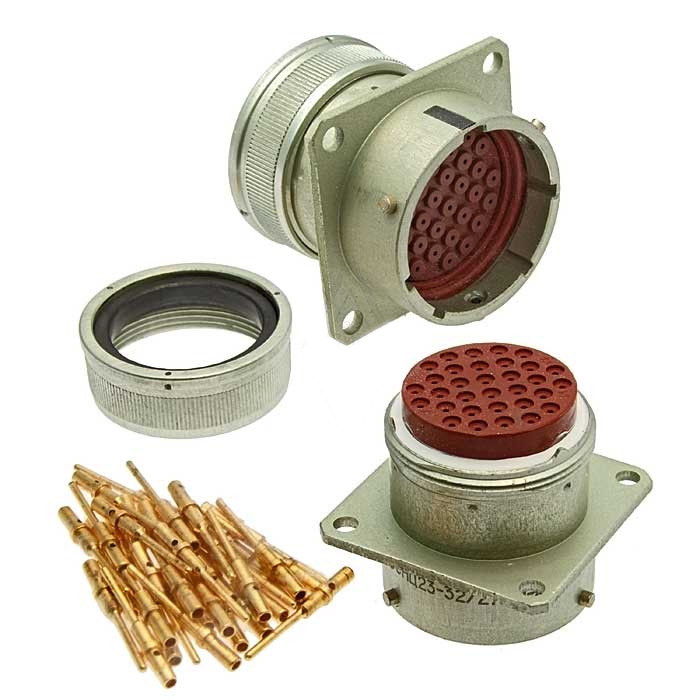

Форм-фактор разъема — цилиндрический, малогабаритный, негерметичный, с байонетным соединением. Байонетный механизм обеспечивает быстрое и надежное сочленение и расчленение, исключая самопроизвольное разъединение при вибрации. Корпус выполнен из алюминиевого сплава с анодированным покрытием и окрашен в зеленый цвет. Изолятор изготовлен из резины розового цвета.

Разъем оснащен 32 штыревыми контактами диаметром 1 мм. Контакты являются извлекаемыми, монтаж проводников осуществляется обжимом с применением специального инструмента, рассчитанного на контакты данного диаметра. Механический монтаж — объемный, без специальной герметизации корпуса. Такая конструкция упрощает замену отдельных контактов и ремонт кабельной сборки в условиях эксплуатации.

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение — до 400 В на контакт.
• Максимальный рабочий ток на один контакт — порядка 5 А для контактов диаметром 1 мм.
• Сопротивление контакта не превышает примерно 4 мОм.
• Сопротивление изоляции обычно не менее 5000 МОм.
• Ресурс — около 500 циклов сочленения и расчленения.
• Рабочий диапазон температур — примерно от −60 до +155 °C.
• Климатическое исполнение — всеклиматическое «В».
• Устойчивость к синусоидальной вибрации в широком диапазоне частот и многократным механическим ударам.

Применение в аппаратуре

Благодаря совокупности электрических параметров и механической стойкости СНЦ23-32/27В-6-В находит применение в измерительной технике, системах связи, промышленной автоматике и специальной аппаратуре. Изделие подходит для использования в условиях повышенной вибрации и значительных перепадов температур, включая эксплуатацию вне отапливаемых помещений и в составе подвижных объектов. Отсутствие герметизации корпуса определяет область применения — установка внутри приборных отсеков, блоков и стоек, где не требуется защита от прямого воздействия влаги и агрессивных сред.

При подборе ответной части следует учитывать совместимость данного соединителя с розетками СНЦ27, СНЦ28 и СНЦ29. Для монтажа проводников рекомендуется применять специализированный обжимной инструмент, соответствующий контактам диаметром 1 мм.
