Назначение и область применения соединителя СНЦ23-32/27В-6-В

Соединитель СНЦ23-32/27В-6-В представляет собой электрический разъем байонетного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие относится к категории СНЦ23 и используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Разъем находит применение в составе электро- и радиоизмерительных устройств, где требуется надежное разъемное соединение с высокой степенью защиты от внешних факторов. Конструкция рассчитана на внутренний монтаж и допускает эксплуатацию во всеклиматическом исполнении, что обеспечивает работоспособность изделия в широком диапазоне температур от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.

Конструктивные особенности и технические характеристики

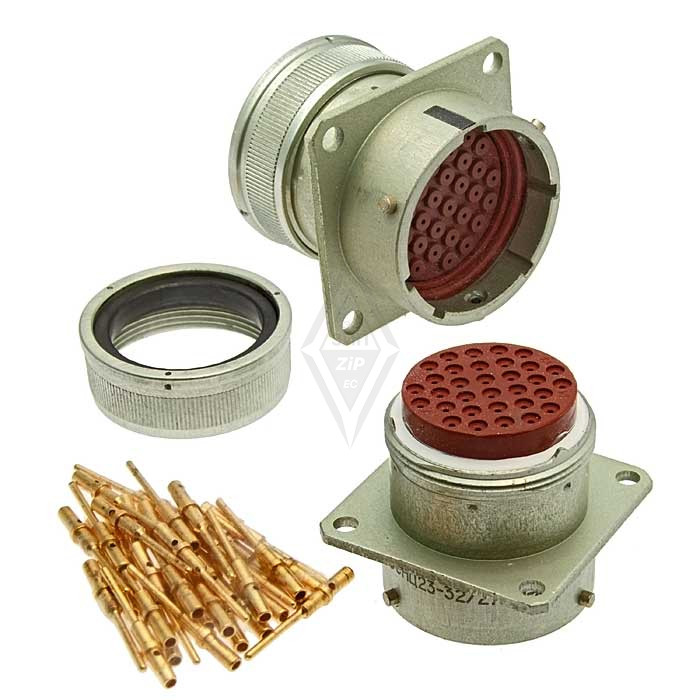

Соединитель СНЦ23-32/27В-6-В состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться как в приборном, так и в кабельном варианте. Соединение частей осуществляется байонетным механизмом с пятишпоночной поляризацией корпуса, что исключает неправильную стыковку и обеспечивает быстрое и надежное фиксирование. Изолятор имеет многопозиционную установку, позволяющую корректно ориентировать контакты при сборке.

Ключевые подтвержденные особенности изделия:

• Количество контактов — 32.
• Условный размер корпуса — 27.
• Вид корпуса — вилка (маркировка «В»).
• Конструктивное исполнение — 6, что соответствует кабельной части с прямым кожухом.
• Покрытие контактов — золото, обеспечивающее высокую проводимость и устойчивость к коррозии.
• Тип соединения — байонетное с пятишпоночной поляризацией корпуса.
• Рабочее напряжение — до 700 В.
• Диапазон рабочих частот — до 3 МГц.
• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.
• Климатическое исполнение — всеклиматическое, для внутреннего монтажа.

Расшифровка маркировки СНЦ23-32/27В-6-В

Маркировка соединителя содержит структурированную информацию о его типе и исполнении. Обозначение «СНЦ23» указывает на серию соединителя. Число 32 обозначает количество контактов. Число 27 определяет условный размер корпуса. Буква «В» обозначает вид корпуса — вилка. Цифра 6 указывает на конструктивное исполнение — кабельная часть с прямым кожухом.

Для понимания ряда конструктивных исполнений в серии применяются следующие обозначения: цифра 1 соответствует приборной части, цифра 2 — приборной части с прямым кожухом, цифра 4 — приборной части с угловым кожухом, цифра 6 — кабельной части с прямым кожухом, цифра 8 — кабельной части с угловым кожухом.

Эксплуатационные преимущества и рекомендации по применению

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур. Байонетный механизм фиксации позволяет выполнять многократные циклы соединения и разъединения без потери качества контакта.

Соединитель ориентирован на применение в аппаратуре, где предъявляются требования к устойчивости соединения при вибрационных и климатических воздействиях. Всеклиматическое исполнение и широкий температурный диапазон делают изделие пригодным для использования в устройствах, эксплуатируемых в жестких условиях окружающей среды. При монтаже следует учитывать, что исполнение 6 предполагает кабельную часть с прямым кожухом, поэтому разъем предназначен для оконцевания кабельных сборок с последующим подключением к приборным частям соответствующего типа.
