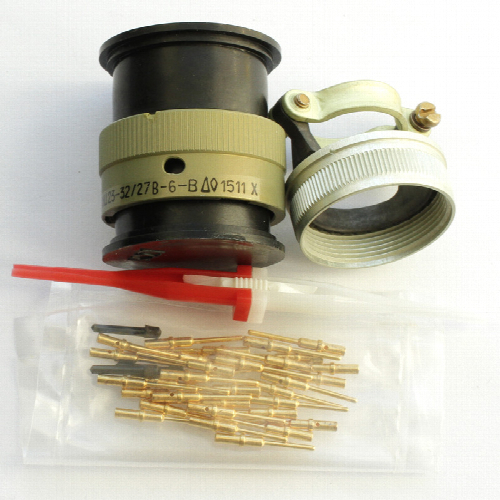

Назначение соединителя СНЦ23-32/27В-2-В «5»

Соединитель электрический цилиндрический СНЦ23-32/27В-2-В «5» относится к серии низкочастотных разъемов СНЦ23 и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надежное разъемное соединение с высокой плотностью контактов и устойчивостью к внешним воздействующим факторам.

Разъем рассчитан на эксплуатацию в широком диапазоне климатических условий и механических нагрузок, что подтверждается его техническими характеристиками. Конструкция обеспечивает корректное сочленение ответных частей благодаря многошпоночной поляризации.

Конструктивные особенности

Соединитель состоит из двух частей: вилки и розетки. Каждая из частей может иметь приборное (блочное) или кабельное исполнение. В зависимости от конструкции корпуса разъемы выпускаются в нескольких вариантах:

• с прямым кожухом;
• с угловым кожухом;
• с обоймой для термоусаживающихся трубок.

Многошпоночная поляризация исключает неправильное соединение вилки и розетки: сочленение возможно только при совпадении поляризации, что защищает контакты от повреждений и предотвращает ошибочную коммутацию цепей.

Условный размер корпуса составляет 27, количество контактов — 32. Максимальный ток на контакт зависит от диаметра применяемого контакта и для контактов диаметром 1,0 мм достигает 11 А.

Технические характеристики

Изделие обладает следующими подтвержденными параметрами:

• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 155 градусов Цельсия;
• устойчивость к воздействию ускорений — до 400 метров на секунду в квадрате;
• устойчивость к механическим ударам — до 5000 метров на секунду в квадрате;
• минимальная наработка в нормальных условиях — 1000 часов;
• гарантийный срок хранения — не менее 25 лет.

Применение и условия эксплуатации

Соединитель СНЦ23-32/27В-2-В «5» рассчитан на применение в аппаратуре, работающей в сложных условиях: при значительных перепадах температур, вибрационных и ударных нагрузках. Электрические параметры позволяют использовать его в цепях как постоянного, так и переменного тока частотой до 3 МГц.

Приемка «5» подтверждает соответствие изделия установленным требованиям для радиоэлектронной аппаратуры специального назначения, что определяет его пригодность для ответственных применений, где важны стабильность контактного соединения и длительный срок службы.

Благодаря конструктивному разнообразию исполнений кожухов, соединитель может быть интегрирован как в кабельные сборки, так и в приборные панели, что расширяет возможности его компоновки в составе оборудования.
