Назначение и область применения

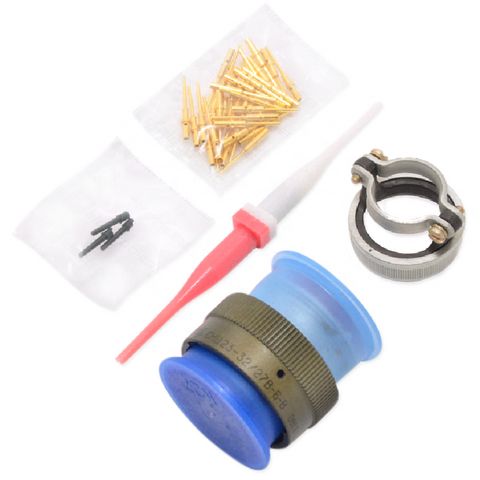

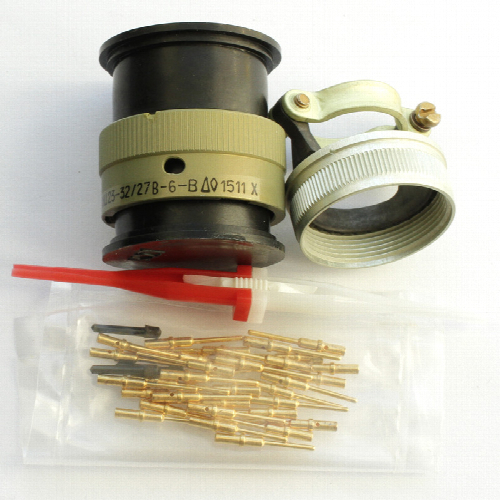

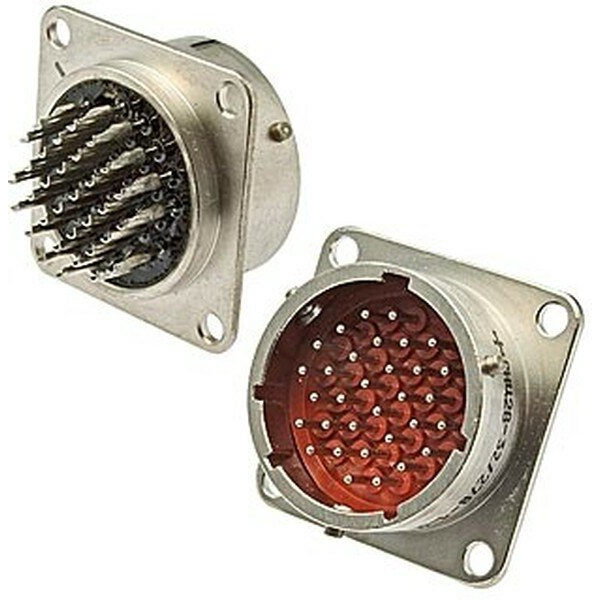

Разъем СНЦ23-32/27В-1А-В «5» относится к серии СНЦ23 и представляет собой низкочастотный контактный разъем с угловым хвостовым креплением. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в промышленном оборудовании, системах автоматики, телекоммуникационных установках и электротехнических комплексах. Конструкция разъема рассчитана на эксплуатацию в условиях, где требуется надежная коммутация при воздействии внешних факторов: перепадов температур, повышенной влажности, вибрационных нагрузок и запыленности.

Всеклиматическое исполнение позволяет применять СНЦ23-32/27В-1А-В «5» как в закрытых помещениях, так и в составе оборудования, размещаемого на открытых площадках или в неотапливаемых технических помещениях. Разъем востребован при сборке распределительных шкафов, пультов управления, испытательных стендов и соединительных кабельных линий, где требуется многократное сочленение и расчленение с сохранением стабильного электрического контакта.

Подтвержденные технические особенности

Модель СНЦ23-32/27В-1А-В «5» оснащена 32 контактами, которые обеспечивают передачу сигналов и силовых цепей в пределах рабочих напряжений, соответствующих классам исполнения:

• Класс A: рабочее напряжение до 700 В, испытательное напряжение 2100 В
• Класс B: рабочее напряжение до 500 В, испытательное напряжение 1850 В
• Класс C: рабочее напряжение до 400 В, испытательное напряжение 1600 В

Допустимый контактный ток зависит от диаметра контактных элементов. Для контактов диаметром 1,0 мм ток составляет до 11 А, для диаметра 1,5 мм — до 20 А, для диаметра 2,0 мм — до 35 А. Сопротивление контактов нормируется отдельно для каждого типоразмера: не более 7,4 мОм для контактов 1,0 мм, не более 2,5 мОм для 1,5 мм и не более 1,6 мОм для 2,0 мм.

Конструктивные особенности включают байонетную фиксацию, которая обеспечивает быстрое и надежное сочленение без применения дополнительного инструмента. Встроенная защита от неправильной вставки исключает ошибочное соединение контактов при монтаже. Угловое хвостовое крепление упрощает компоновку кабельных трасс в ограниченном пространстве и снижает механическую нагрузку на место пайки или обжима проводников.

Электрические параметры

Приемка «5» в обозначении изделия указывает на проведение приемо-сдаточных испытаний, подтверждающих соответствие заявленным электрическим характеристикам. Испытательные напряжения для каждого класса изоляции подтверждают способность разъема выдерживать кратковременные перенапряжения без пробоя и ухудшения изоляционных свойств. Благодаря низкому переходному сопротивлению контактных пар обеспечивается минимальный нагрев при протекании номинального тока и стабильность соединения на протяжении всего срока службы.

Применение в системах

Разъем СНЦ23-32/27В-1А-В «5» используется в качестве кабельного ввода или межблочного соединителя. Он применяется в силовых и сигнальных цепях, где количество линий достигает 32, а рабочие токи и напряжения соответствуют выбранному классу контактной группы. Угловое хвостовое крепление позволяет прокладывать кабель параллельно монтажной панели, что особенно важно при плотной компоновке оборудования внутри корпусов и стоек.

Изделие подходит для станков с числовым программным управлением, промышленных контроллеров, преобразовательной техники, систем телеметрии и связи. Благодаря байонетной фиксации разъем удобен при регламентных работах, когда требуется регулярное отсоединение и повторное подключение кабельных сборок. Всеклиматическое исполнение гарантирует работоспособность в регионах с холодным и умеренным климатом без дополнительной герметизации места установки.

Монтаж и совместимость

Разъем рассчитан на установку в отверстие корпуса или на панель с последующей фиксацией хвостовой части под углом. Подключение проводников выполняется пайкой или обжимом в зависимости от диаметра контактных элементов. Совместимость обеспечивается в рамках серии СНЦ23: ответные части подбираются по количеству контактов, классу напряжения и типу крепления. Защита от неправильной вставки исключает повреждение контактов при ошибочном ориентировании ответной части.

Артикул изделия — 7996. Приемка «5» подтверждает прохождение контроля качества и готовность к эксплуатации в составе промышленного оборудования и электротехнических систем.
