Исеть

Цена:

8700 ₽

В наличии: 2 шт.

Заводская упаковка

Производитель: Исеть

Технические характеристики

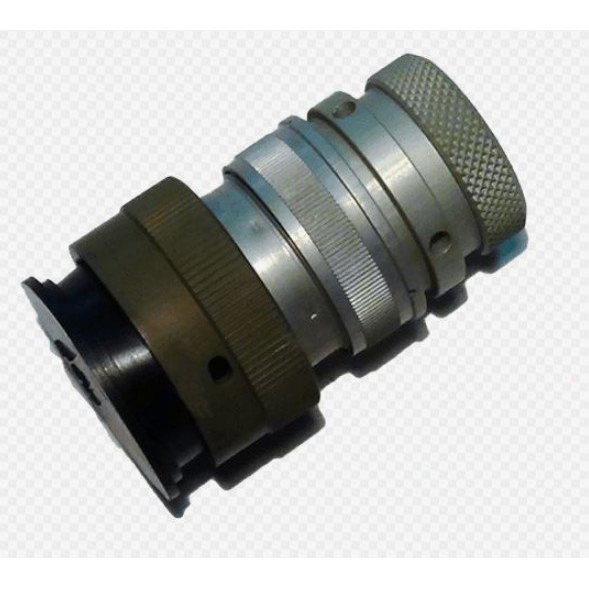

СНЦ23-32/27Р-6-В «Исеть 5» — это кабельная розетка цилиндрического низкочастотного соединителя серии СНЦ23 производства Уральского завода «Исеть». Она предназначена для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В в условиях внутреннего монтажа и всеклиматического исполнения по ГОСТ.

Соединитель имеет 32 контакта диаметром 1 мм (или комбинацию 1 и 1,5 мм), с рабочим током до 11 А на контакт Ø1 мм и до 20 А на контакт Ø1,5 мм, максимальным током до 35 А. Сопротивление контактов не превышает 4 мОм (для Ø1 мм) и 2,5 мОм, сопротивление изоляции — не менее 5000 МОм при 500 В.

Розетка оснащена байонетным соединением с пятишпоночной поляризацией корпуса для точного позиционирования и защиты от случайного расчленения, многопозиционной установкой изолятора. Корпус из алюминиевого сплава с анодированным покрытием (зеленого цвета), контакты из латуни с золотым покрытием, изолятор из резины (розовый цвет). Габариты: диаметр 35 мм, длина 48 мм, масса около 58 г.

Работает в диапазоне температур от -60°C до +155°C, при влажности до 100% (при +35°C) и давлении от 1,33×10⁻¹⁰ Па. Устойчив к вибрациям (1–5000 Гц, 40 g), ударам (до 500 g), акустическим шумам до 170 дБ. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов.

Используется в промышленных и специальных системах, включая советскую/российскую технику 1970–1990-х годов (вид приемки «5» — ВП, ПЗ по ТУ ГЕ0.364.241ТУ). Совместима с вилками СНЦ23, аналогами СН2М, MS3470, D38999.

Описание

Назначение

СНЦ23-32/27Р-6-В «Исеть 5» — кабельная розетка цилиндрического низкочастотного соединителя серии СНЦ23 производства Уральского завода «Исеть». Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Применяется при внутреннем монтаже в составе кабельных сборок и блоков, где требуется быстрое сочленение и надёжная фиксация ответной части.

Розетка рассчитана на всеклиматическое исполнение по ГОСТ и используется в промышленных и специальных системах, в том числе в советской и российской технике 1970–1990-х годов. Вид приёмки «5» подтверждает приёмку по военному представительству (ВП, ПЗ) согласно техническим условиям ГЕ0.364.241ТУ.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава с анодированным покрытием зелёного цвета. Контакты изготовлены из латуни с золотым покрытием, изолятор — из резины розового цвета. Соединение с ответной вилкой байонетного типа, поляризация корпуса пятишпоночная: она обеспечивает точное позиционирование при сочленении и защищает разъём от случайного расчленения под нагрузкой. Изолятор имеет многопозиционную установку.

Габариты: диаметр корпуса 35 мм, длина 48 мм, масса около 58 граммов.

Электрические и эксплуатационные характеристики

Число контактов — 32; диаметр контактов 1 мм либо комбинация контактов 1 и 1,5 мм.
Рабочий ток — до 11 А на контакт диаметром 1 мм и до 20 А на контакт диаметром 1,5 мм, максимальный ток — до 35 А.
Сопротивление контактов — не более 4 мОм для контактов диаметром 1 мм и не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм при напряжении 500 В.
Рабочее напряжение — до 700 В, частота цепей — до 3 МГц.
Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия.
Влажность — до 100 процентов при температуре плюс 35 градусов Цельсия; рабочее давление — от 1,33 умноженное на 10 в минус десятой степени Паскаля.
Устойчивость к вибрациям — диапазон 1–5000 Гц при ускорении 40 g, к ударам — до 500 g, к акустическим шумам — до 170 дБ.
Ресурс — 500 циклов сочленения-расчленения, наработка — не менее 1000 часов.

Применение и совместимость

Розетка востребована в составе бортовых, наземных и стационарных систем, где необходима стойкость к вибрациям, ударам, широкому диапазону температур и повышенной влажности. Она совместима с вилками серии СНЦ23, а также с аналогами СН2М, MS3470 и D38999. Для монтажа важна корректная ответная часть с соответствующей поляризацией и числом контактов.

Данная позиция выпущена в 2011 году и имеет вид приёмки «5». Поставляется в заводской упаковке. Артикул — 20949, категория — СНЦ23, производитель — «Исеть».
