Назначение и область применения

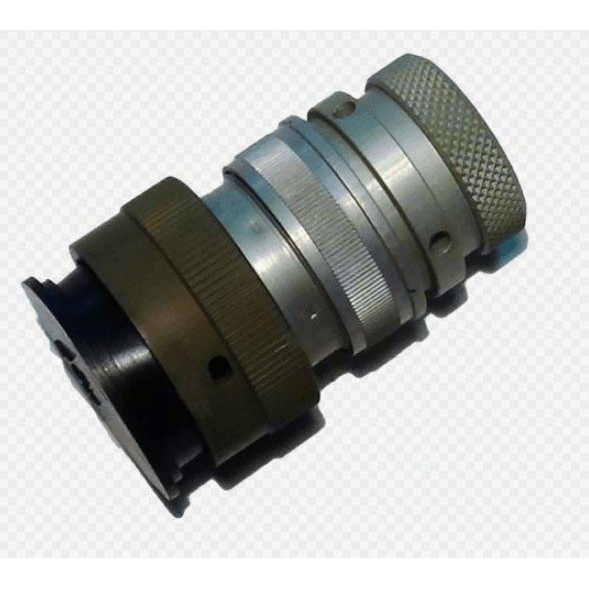

СНЦ23-32/27Р-1-В «5» — всеклиматическая низкочастотная цилиндрическая розетка серии СНЦ23 от завода «Исеть» (Каменск-Уральский завод «Исеть»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в сложных условиях эксплуатации.

Соединитель применяется в радиоэлектронной аппаратуре, бортовой технике, приборах и системах военного и специального назначения, где требуется высокая надёжность и стойкость к внешним воздействиям. Конструкция рассчитана на работу в составе ответственных узлов, где важны стабильность контакта и устойчивость к механическим и климатическим нагрузкам.

Конструкция и контактная система

Тип контактов — розетка с 32 круглыми гнёздами. Материал контактов — латунь, покрытие — золото. Такое сочетание обеспечивает низкое переходное сопротивление и высокую стойкость к окислению.

Корпус выполнен из алюминиевого сплава с анодированным покрытием, цвет корпуса — зелёный. Изолятор — резина розового цвета с нормальным положением в корпусе.

Сочленение байонетное. Корпус имеет пятишпоночную поляризацию, что исключает неправильное соединение. Розетка блочная, без кожуха; монтажная часть рассчитана на установку на панель или панель-перегородку с фиксацией на болтах.

Основные технические особенности

• Тип изделия: розетка низкочастотная цилиндрическая серии СНЦ23.
• Число контактов: 32 круглых гнезда.
• Материал контактов: латунь.
• Покрытие контактов: золото.
• Сочленение: байонетное.
• Поляризация: пятишпоночная.
• Корпус: алюминиевый сплав, анодированное покрытие, зелёный цвет.
• Изолятор: резина розового цвета, нормальное положение в корпусе.
• Ресурс: до 500 коммутаций «сочленить–расчленить».
• Контактное сопротивление: единицы миллиом на контакт.

Электрические и механические параметры

Рабочий ток на контакт — до примерно 10–15 А. Максимальное рабочее напряжение — порядка нескольких сотен вольт; точное значение зависит от конкретного ТУ и варианта исполнения.

Изделие рассчитано на высокие вибрации (до нескольких десятков g), ударные нагрузки (многократные до примерно 150 g, однократные до 500 g), а также на высокий уровень акустических шумов.

Габариты и установка

Условный размер корпуса — 27. Габаритные размеры — около 33 на 33 на 32 мм. Расстояние между монтажными отверстиями — 27 мм.

Монтаж выполняется на панель или панель-перегородку; фиксация осуществляется на болтах. Блочное исполнение без кожуха упрощает установку в составе аппаратуры и приборов.

Климатическое исполнение и приёмка

Климатическое исполнение — всеклиматическое (обозначение «В»). Интервал рабочих температур — около минус 60 … плюс 155 … плюс 200 градусов Цельсия в зависимости от конкретного варианта ТУ.

Маркировка «5» указывает на приёмку по военным и оборонным требованиям (тип ВП, ПЗ). Это означает повышенную надёжность и дополнительный контроль качества.

Сведения о товаре

• Название: СНЦ23-32/27Р-1-В Исеть «5».
• Артикул: 20948.
• Категория: СНЦ23.
• Производитель: Исеть.
• Приёмка: «5».
• Год: 2012.
• Краткое описание из каталога: заводская упаковка.

Совместимость и аналоги

Существуют аналоги по другим сериям, например СНЦ233, НС2, СН2М, а также отдельные импортные серии типа MS3470 и D38999. Однако их подключение и габариты требуют проверки по схемам и ТУ, поэтому прямая взаимозаменяемость без сверки документации не гарантируется.

При подборе замены следует учитывать число контактов, тип сочленения, поляризацию, габаритные и присоединительные размеры, а также климатическое исполнение и вид приёмки. Только полное совпадение этих параметров обеспечивает корректную работу изделия в составе аппаратуры.
