Назначение и область применения

СНЦ23-32/27Р-8-Б-В представляет собой электрический соединитель цилиндрического типа, входящий в серию СНЦ23. Устройство разработано для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц и амплитудным значением напряжения до 700 В. Соединитель ориентирован на использование в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Благодаря всеклиматическому исполнению изделие может эксплуатироваться в широком диапазоне внешних условий, включая воздействие повышенной и пониженной температуры, влажности, вибрационных и ударных нагрузок. Соединитель рассчитан на многократные циклы сочленения и расчленения, что делает его пригодным для применения в оборудовании, требующем периодического технического обслуживания или модульной замены узлов.

Конструктивные особенности

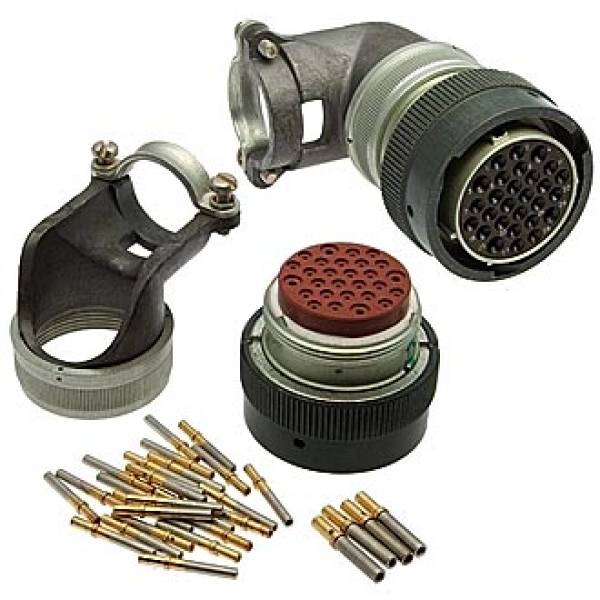

Соединитель СНЦ23-32/27Р-8-Б-В имеет цилиндрический корпус с условным диаметром 27 мм и содержит 32 контакта. Конструктивное исполнение соответствует кабельной части с угловым кожухом, что обеспечивает удобный вывод кабеля под углом и позволяет экономить пространство при монтаже в стеснённых условиях.

К числу ключевых конструктивных решений относятся:

• байонетное сочленение, обеспечивающее быстрое и надёжное соединение ответных частей;
• многошпоночная поляризация, исключающая неправильное совмещение вилки и розетки;
• локальная защита контактов внутреннего монтажа;
• монтаж проводов методом обжимки;
• золотое покрытие контактов, повышающее коррозионную стойкость и стабильность электрических параметров.

Рабочий диапазон температур составляет от минус 60 до плюс 155 градусов Цельсия. Конструкция обладает устойчивостью к вибрациям и механическим ударам, что подтверждает пригодность изделия для применения в подвижных и стационарных объектах с жёсткими условиями эксплуатации.

Совместимость и особенности применения

Розетки серии СНЦ23 допускают сочленение с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это расширяет возможности компоновки и позволяет использовать соединитель в системах, где уже применяются ответные части перечисленных серий. Совместимость обеспечивается унифицированной геометрией корпуса, расположением контактов и типом сочленения.

Соединитель предназначен для внутреннего монтажа и применяется в устройствах, где необходимо надёжное соединение кабельных линий с блочной частью аппаратуры. Угловой кожух упрощает трассировку кабеля и снижает механическую нагрузку на место ввода проводов. Обжимной способ монтажа контактов позволяет получать воспроизводимое качество соединения и сокращает время подготовки кабельной сборки.

Артикул изделия — 8011. Категория товара в каталоге — СНЦ23. Точные данные о производителе, сертификатах, гарантийных обязательствах и комплектации поставки в исходных данных не указаны.
