Назначение соединителя СНЦ23-32/27Р-6-В

Соединитель СНЦ23-32/27Р-6-В представляет собой электрический разъем цилиндрической формы, предназначенный для коммутации цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и напряжением до 700 В. Основная область применения — внутренний монтаж радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение с защитой от случайного рассоединения.

Изделие относится к категории СНЦ23 и выпускается во всеклиматическом исполнении, что допускает его эксплуатацию в широком диапазоне температур, при повышенной влажности и в условиях воздействия конденсата. Соединитель подходит для стационарной установки внутри корпусов приборов, стоек и шкафов управления, а также для межблочных кабельных соединений.

Конструктивные особенности и подтвержденные характеристики

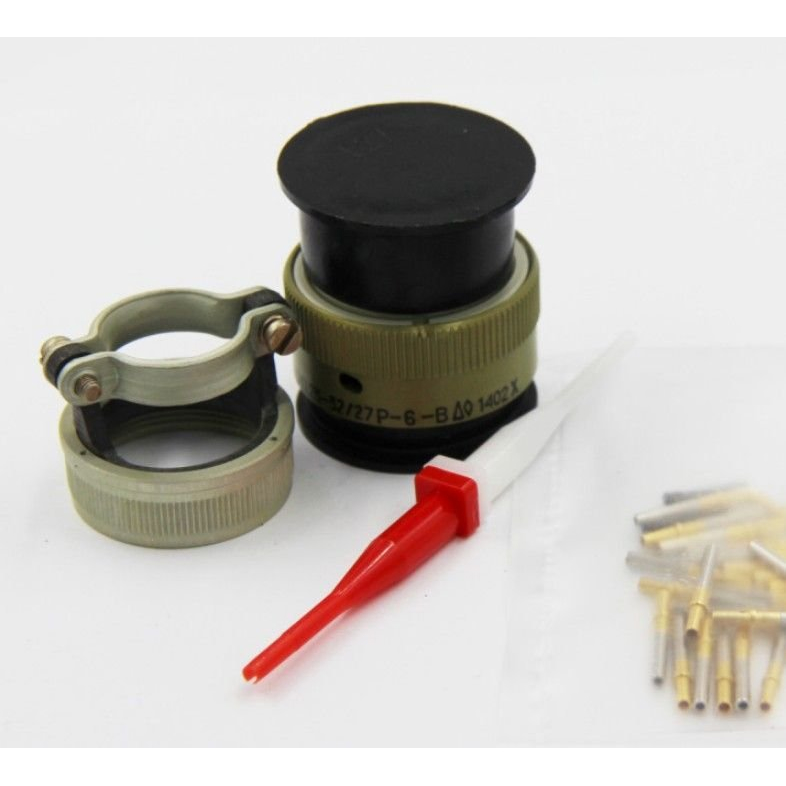

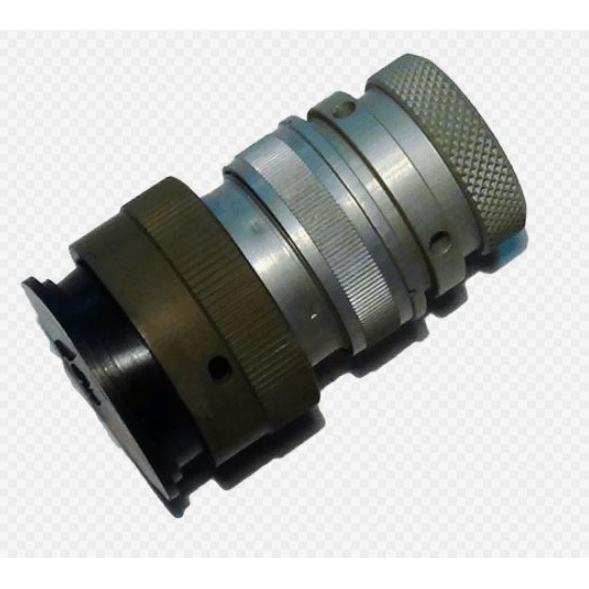

СНЦ23-32/27Р-6-В состоит из двух ответных частей — вилки и розетки. Каждая из них может быть выполнена в приборном или кабельном варианте, что обеспечивает гибкость при компоновке аппаратуры. В зависимости от условий монтажа и способа защиты кабельного ввода соединители данной серии могут изготавливаться в следующих исполнениях:

• без кожуха;
• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживаемые трубки.

Соединение вилки и розетки осуществляется байонетным способом. Такая конструкция обеспечивает быстрое и надежное замыкание с четкой фиксацией, исключая самопроизвольное разъединение при вибрациях и механических воздействиях. Корпуса вилки и розетки имеют пятишпоночную поляризацию, которая предотвращает неверное или случайное соединение несовместимых элементов.

Тип соединителя — цилиндрический. Количество контактов, а также схема их расположения соответствуют типоразмеру 32/27Р и обеспечивают необходимую плотность монтажа при сохранении электрической прочности и помехозащищенности в пределах заявленного частотного диапазона.

Изделие поставляется под артикулом 8009. Производитель в исходных данных не указан.

Применение и монтаж

Соединитель СНЦ23-32/27Р-6-В применяется в качестве внутриблочного и межблочного разъема в радиоэлектронной аппаратуре, работающей на частотах до 3 МГц. Он подходит для подключения сигнальных и силовых цепей напряжением до 700 В. Благодаря всеклиматическому исполнению, устройство может использоваться в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и в неотапливаемых отсеках, на подвижных объектах и в установках, подверженных перепадам температуры и влажности.

Монтаж кабельных частей выполняется пайкой или иным способом, предусмотренным конструкцией контактных элементов. Приборные части фиксируются на панели с помощью крепежных элементов, соответствующих посадочным размерам розетки и вилки. Пятишпоночная поляризация упрощает правильную ориентацию при сборке и исключает ошибки оператора при многократных переподключениях.

При выборе исполнения с кожухом или обоймой под термоусаживаемые трубки обеспечивается дополнительная защита места разделки кабеля от механических нагрузок и проникновения загрязнений. Это особенно важно при эксплуатации в условиях, где предъявляются повышенные требования к надежности контактных соединений и долговечности разъемного узла.
