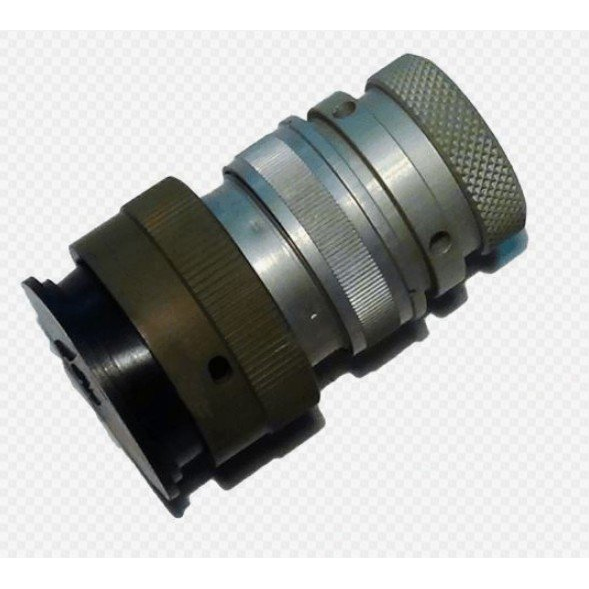

Назначение соединителя СНЦ23-32/27Р-6-А-В

СНЦ23-32/27Р-6-А-В представляет собой цилиндрический многопозиционный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения, а также в составе кабельных и приборных частей различных устройств. Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в сложных условиях окружающей среды, сохраняя заявленные электрические параметры и механическую целостность корпуса.

Данная модель относится к кабельной части с прямым кожухом, что определяет её установку на кабельный ввод и ориентацию под прямым углом к оси ответной части. Соединитель рассчитан на внутренний монтаж и совместим с ответными частями серии СНЦ23, соответствующими условному размеру корпуса 27 и количеству контактов 32.

Расшифровка обозначения и конструктивные особенности

Обозначение СНЦ23-32/27Р-6-А-В содержит информацию о типе, компоновке и исполнении изделия. Полная структура маркировки раскрывается следующим образом:

• СНЦ23 — тип цилиндрического низкочастотного соединителя;
• 32 — количество контактов;
• 27 — условный размер корпуса;
• Р — вид корпуса: розетка (вилка обозначается индексом В);
• 6 — конструктивное исполнение: кабельная часть с прямым кожухом;
• А — угловое положение изолятора в корпусе вилки (при нормальном положении буквенный индекс не проставляется);
• В — всеклиматическое исполнение.

Конструктивное исполнение под номером 6 указывает на кабельную часть с прямым кожухом. Для серии СНЦ23 предусмотрены и другие варианты: приборная часть, приборная часть с прямым кожухом, приборная часть с угловым кожухом, кабельная часть с угловым кожухом, кабельная часть без кожуха, а также части с обоймой под термоусаживаемые трубки. Наличие индекса А свидетельствует о фиксированном угловом смещении изолятора, что исключает неправильную стыковку и обеспечивает однозначное согласование цепей.

Технические характеристики

Соединитель СНЦ23-32/27Р-6-А-В выпускается с металлическим корпусом и изолятором из карболита. Контакты имеют золотое покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления. Заявленные параметры изделия:

• Количество контактов: 32;
• Рабочее напряжение: до 700 В;
• Рабочая частота: до 3 МГц;
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия;
• Материал корпуса: металл;
• Материал изолятора: карболит;
• Покрытие контактов: золото;
• Сопротивление контактов: не более 0,005 Ом;
• Сопротивление изолятора: не менее 1000 МОм.

Всеклиматическое исполнение В подтверждает способность соединителя работать при значительных перепадах температур, повышенной влажности и иных неблагоприятных факторах без потери работоспособности. Металлический корпус обеспечивает механическую защиту контактной группы и экранирование от внешних электромагнитных воздействий.

Применение

Соединители СНЦ23 широко используются в радиоэлектронной аппаратуре, измерительном оборудовании, системах связи и промышленной электронике. Модель СНЦ23-32/27Р-6-А-В применяется там, где требуется надёжное разъёмное соединение с большим числом контактов и защитой от внешних воздействий. Универсальность серии позволяет применять изделие как в составе кабельных сборок, так и для стыковки с приборными розетками и вилками, соответствующими тому же типу и условному размеру корпуса.

Изделие подходит для внутреннего монтажа и ориентировано на стационарную или ограниченно подвижную прокладку кабеля. Прямой кожух упрощает подвод кабеля и фиксацию соединителя в аппаратуре с ограниченным пространством. Золотое покрытие контактов снижает вероятность роста переходного сопротивления в течение срока службы, а карболитовый изолятор обеспечивает высокие диэлектрические свойства.

Соединитель используется в цепях постоянного и переменного тока, что расширяет область его применения: от питания узлов аппаратуры до передачи низкочастотных сигналов. При выборе ответной части необходимо учитывать вид корпуса (вилка или розетка), количество контактов и условный размер корпуса, а также угловое положение изолятора, если оно задано индексом А.

Особенности эксплуатации и совместимость

СНЦ23-32/27Р-6-А-В рассчитан на многократные циклы сочленения и расчленения при соблюдении правил эксплуатации. Перед монтажом кабельной части следует обеспечить корректную разделку проводов и их фиксацию в контактных хвостовиках. Прямой кожух соединителя предполагает аккуратный вывод кабеля без резких перегибов, способных привести к повреждению изоляции и нарушению герметичности в месте ввода.

Совместимость с ответными частями серии СНЦ23 достигается при совпадении типа соединителя, количества контактов, условного размера корпуса и конструктивного исполнения. Наличие индекса А в обозначении требует обязательной проверки углового положения изолятора перед стыковкой во избежание повреждения контактов.

Изделие сохраняет рабочие характеристики в широком диапазоне температур, что подтверждается всеклиматическим исполнением. Хранение и транспортировка соединителя допускаются в условиях, исключающих механические повреждения корпуса и контактной группы, а также воздействие агрессивных сред, способных нарушить целостность покрытия.
