Назначение и область применения

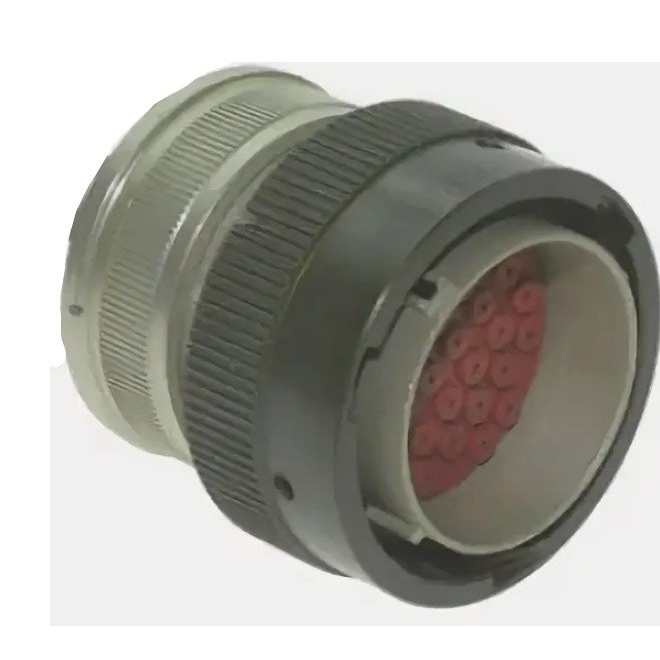

СНЦ23-32/27Р-11-В представляет собой байонетную малогабаритную низкочастотную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории соединителей СНЦ23 и используется в составе электронных, радиотехнических, контрольно-измерительных приборов и аппаратуры различного назначения.

Соединитель рассчитан на работу в условиях всеклиматического исполнения, что подтверждается обозначением «В» в маркировке. Это позволяет применять розетку в equipment, эксплуатируемом в широком диапазоне климатических зон, включая регионы с экстремально низкими и высокими температурами окружающей среды.

Благодаря байонетному механизму сочленения обеспечивается быстрое и надёжное соединение с ответной вилкой. Конструкция предусматривает пятишпоночную поляризацию корпуса и многопозиционную установку изолятора, что исключает неправильное подключение и гарантирует корректное позиционирование контактов при каждом сочленении.

Технические параметры и конструктивные особенности

Изделие обладает следующими подтверждёнными техническими характеристиками:

• Тип соединителя: СНЦ23
• Количество контактов: 32
• Условный размер корпуса: 27
• Вид корпуса: розетка (обозначение «Р»)
• Конструктивное исполнение: 11 (кабельная часть)
• Климатическое исполнение: всеклиматическое (обозначение «В»)
• Максимальное рабочее напряжение: 700 В
• Ток на контакт: до 15 А
• Рабочий температурный диапазон: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохранности: 15 лет

Контактные элементы покрыты золотом, что обеспечивает улучшенную проводимость, стабильность переходного сопротивления и повышенную устойчивость к коррозионным воздействиям. Золочёное покрытие особенно важно при эксплуатации в условиях повышенной влажности и при длительном хранении.

Розетка относится к кабельному конструктивному исполнению, что позволяет монтировать её на концах кабельных сборок и жгутов. Корпус выполнен в виде розетки, а ответная часть — вилка — может быть как приборной, так и кабельной, что обеспечивает гибкость при построении систем соединений.

Эксплуатационные показатели и надёжность

Соединитель СНЦ23-32/27Р-11-В рассчитан на значительный ресурс эксплуатации. Заявленный показатель в 500 циклов сочленений-расчленений позволяет использовать изделие в оборудовании, где соединения подвергаются периодическим переподключениям, например при проведении регламентных работ, технического обслуживания или замены модулей.

Минимальная наработка составляет 1000 часов, что подтверждает пригодность соединителя для длительной непрерывной работы в составе аппаратуры. Срок сохранности 15 лет позволяет формировать складские запасы и резервные комплекты без риска утраты эксплуатационных свойств в течение длительного периода.

Широкий температурный диапазон от минус 60 до плюс 200 градусов Цельсия расширяет возможности применения розетки в аппаратуре, работающей в жёстких условиях, включая наружное размещение, неотапливаемые помещения и объекты с повышенными тепловыми нагрузками.

Максимальное рабочее напряжение 700 В и ток до 15 А на контакт обеспечивают запас по электрическим параметрам для большинства низкочастотных цепей управления, питания и сигнальных линий. Это делает соединитель востребованным в промышленной электронике, измерительных комплексах и радиоаппаратуре.
