Назначение соединителя СНЦ23-32/27Р-1-В

Соединитель СНЦ23-32/27Р-1-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при напряжении до 700 В и частоте переменного тока до 3 МГц. Изделие применяется в составе радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение проводников.

Соединитель обеспечивает многократное сочленение и расчленение электрических цепей без потери качества контакта. Благодаря конструктивным особенностям он подходит для эксплуатации в составе стационарных и подвижных установок, контрольно-измерительных приборов, а также лабораторного и промышленного оборудования.

Конструктивные особенности и технические параметры

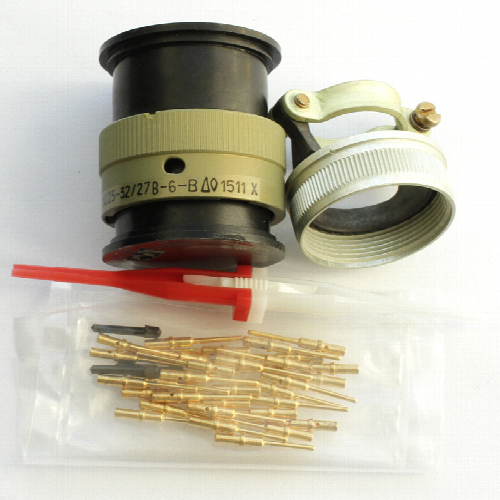

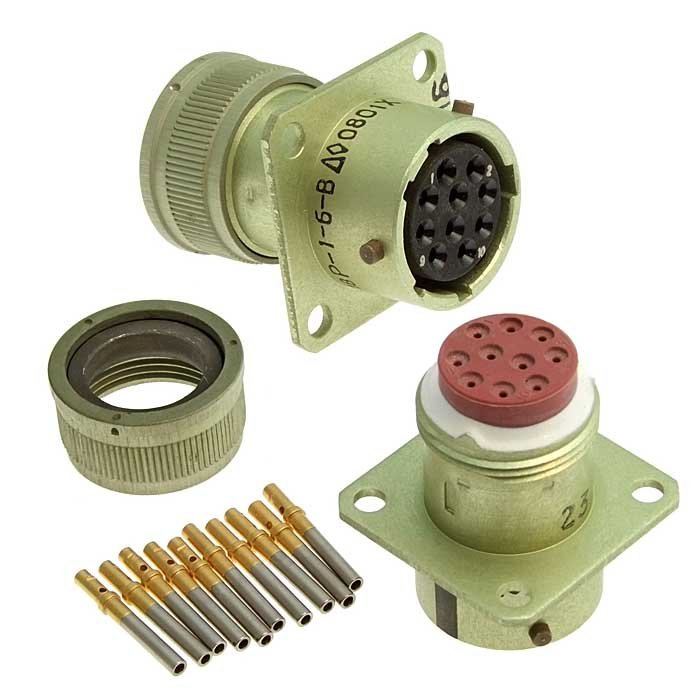

Соединитель СНЦ23-32/27Р-1-В состоит из двух ответных частей — вилки и розетки, которые в зависимости от варианта монтажа могут быть выполнены как приборные или кабельные. Конструкция предусматривает несколько исполнений корпуса: с прямым кожухом, с угловым кожухом, а также с обоймой под термоусаживаемые трубки. Это позволяет адаптировать соединитель под конкретные условия прокладки кабеля и компоновки аппаратуры.

Основные технические параметры изделия:

• Тип соединителя — цилиндрический, низкочастотный
• Количество контактов — 32
• Условный размер корпуса — 27
• Рабочее напряжение — до 700 В
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия
• Материал корпуса — металл
• Покрытие контактов — золото

Применение золотого покрытия контактов снижает переходное сопротивление и повышает стойкость к коррозии, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур. Металлический корпус обеспечивает механическую прочность и экранирование соединения от внешних электромагнитных помех.

Применение и условия эксплуатации

Соединители серии СНЦ23, к которой относится модель СНЦ23-32/27Р-1-В, широко используются в электронных, радиотехнических и контрольно-измерительных устройствах. Они востребованы в аппаратуре, где предъявляются повышенные требования к стабильности электрического контакта и устойчивости к внешним воздействиям. Изделие подходит для соединения многожильных и одножильных проводников, а также для монтажа на печатные платы и приборные панели.

Диапазон рабочих температур от минус 60 до плюс 200 градусов Цельсия позволяет эксплуатировать соединитель в жёстких климатических условиях — от арктических зон до оборудования с интенсивным тепловыделением. Низкочастотный цилиндрический тип конструкции упрощает стыковку и фиксацию соединения, а также обеспечивает защиту от случайного разъединения при вибрационных нагрузках.

Соединитель рассчитан на длительный срок службы при соблюдении правил хранения, транспортирования и эксплуатации. Гарантийный срок хранения составляет не менее 25 лет с момента изготовления, что подтверждает высокую надёжность и технологическое качество изделия.

Комплектация и совместимость

В комплект поставки входят вилка и розетка, образующие единое разъёмное соединение. Исполнение с приборной или кабельной частью выбирается исходя из конкретной задачи монтажа. Соединитель совместим с ответными частями серии СНЦ23 соответствующего типоразмера и количества контактов.

Изделие соответствует техническим условиям, установленным для соединителей данной серии. Артикул товара — 8003.
