Назначение и область применения

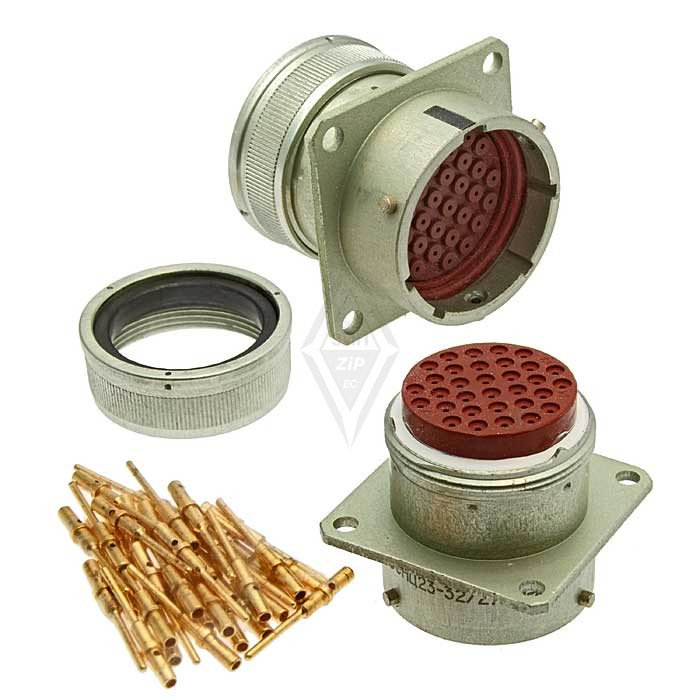

Соединитель СНЦ23-32/27-Р-6-Г-В «5» с приёмкой «5» представляет собой кабельную розетку с прямым кожухом из серии цилиндрических многопозиционных соединителей СНЦ23. Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения и служит для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В.

Соединители данной серии широко применяются в составе блоков, стоек и приборов, где требуется надёжное разъёмное соединение с защитой от несанкционированной стыковки и устойчивостью к внешним механическим воздействиям. Наличие приёмки «5» подтверждает соответствие изделия установленным требованиям к качеству и пригодность для ответственных применений в аппаратуре специального назначения.

Технические особенности и конструкция

Розетка СНЦ23-32/27-Р-6-Г-В «5» имеет следующие конструктивные и эксплуатационные характеристики:

• Тип соединителя — розетка с прямым кожухом, кабельное исполнение.
• Количество контактов — 32.
• Условный размер корпуса — 27.
• Способ соединения — байонетное.
• Покрытие контактов — золото.
• Материал корпуса — металл.
• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия, в зависимости от конкретного исполнения.
• Масса — ориентировочно 58 граммов, точное значение может варьироваться в зависимости от исполнения.

Корпус соединителя оснащён пятишпоночной поляризацией, а изолятор имеет многопозиционную установку, что исключает ошибки при сочленении и предотвращает несанкционированное соединение с ответными частями других типов. Байонетный механизм обеспечивает быстрое и надёжное фиксирование сочленённого состояния, а золотое покрытие контактов гарантирует стабильное переходное сопротивление и устойчивость к окислению в течение всего срока службы.

Комплектность и особенности поставки

Соединитель СНЦ23-32/27-Р-6-Г-В «5» поставляется без пинов. Контактные элементы устанавливаются на провода или кабели при монтаже и приобретаются отдельно в соответствии с применяемым сечением проводников и технологией заделки. Такая комплектация позволяет гибко подбирать контакты под конкретные задачи монтажа и типоразмеры проводов.

Изделие рассчитано на работу в составе вилки и розетки одной серии, при этом ответная часть может быть приборной или кабельной. Перед установкой необходимо проверить совместимость по числу контактов, условному размеру корпуса и схеме поляризации.

Надёжность и гарантийные показатели

Соединители серии СНЦ23 рассчитаны на длительную эксплуатацию. Гарантийный срок хранения составляет не менее 25 лет с момента изготовления. Гарантийная наработка установлена на уровне 1000 часов во всех режимах эксплуатации и 100000 часов в облегчённом режиме. Эти показатели подтверждают высокую долговечность и пригодность изделия для аппаратуры, работающей в условиях длительного жизненного цикла.

Расшифровка обозначения

Обозначение СНЦ23-32/27-Р-6-Г-В расшифровывается следующим образом:

1. СНЦ23 — тип соединителя: цилиндрический многопозиционный с локальной защитой контактов.
2. 32 — количество контактов.
3. 27 — условный размер корпуса.
4. Р — розетка.
5. 6 — конструктивное исполнение.
6. Г — кабельное исполнение с прямым кожухом.
7. В — вид покрытия или климатическое исполнение.

Приёмка «5» указывает на категорию качества изделия и подтверждает проведение приёмочного контроля в соответствии с установленными требованиями.
