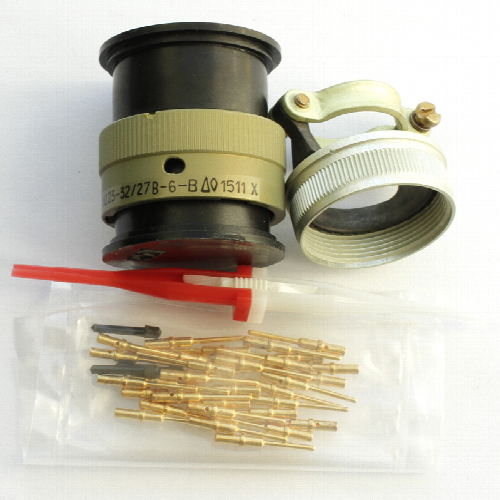

Назначение и область применения соединителя СНЦ23-32/27-Р-6-Б-В «5»

Соединитель СНЦ23-32/27-Р-6-Б-В «5» представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для внутреннего монтажа с байонетным типом соединения. Изделие используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Конструкция разъема обеспечивает надежное соединение и разъединение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном варианте. Такое исполнение позволяет гибко компоновать разъем под конкретные требования монтажа: приборная часть устанавливается непосредственно на корпус оборудования, а кабельная часть используется для подключения внешних линий связи. Байонетный механизм соединения обеспечивает быстрое и надежное сочленение с фиксацией от самопроизвольного разъединения.

Технические характеристики и конструктивные особенности

Соединитель СНЦ23-32/27-Р-6-Б-В «5» имеет следующие основные параметры:

• Количество контактов: 32
• Условный размер корпуса: 27
• Способ соединения: байонетное
• Рабочая температура: от минус 60 до плюс 155 градусов Цельсия при золотом покрытии контактов
• Покрытие контактов: золото
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81
• Поляризация корпуса: пятишпоночная с многопозиционной установкой изолятора
• Приемка: «5»

Соединитель поставляется без пинов, что позволяет самостоятельно укомплектовать изделие контактами в необходимом количестве и с требуемым типом хвостовика под конкретную задачу монтажа. Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость в широком диапазоне климатических воздействий.

Приборные части соединителя могут изготавливаться с контактами для печатного монтажа, что упрощает интеграцию разъема в печатные платы. Кабельные и приборные части могут иметь прямой или угловой кожух, а также обойму под термоусаживаемые трубки для дополнительной герметизации и защиты места заделки кабеля.

Совместимость и монтажные возможности

Розетки серии СНЦ23 взаимосочленяются с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это расширяет возможности применения соединителя в составе уже существующих систем и облегчает подбор ответных частей при модернизации или ремонте оборудования.

Пятишпоночная поляризация корпуса исключает возможность неправильного сочленения частей разъема, а многопозиционная установка изолятора позволяет задавать различные варианты ориентации контактной группы внутри корпуса. Это особенно важно при использовании нескольких однотипных разъемов на одной панели — поляризация предотвращает ошибочное подключение.

Конструкция с байонетным соединением обеспечивает высокую скорость сборки и разборки соединения при сохранении механической надежности. Разъем рассчитан на эксплуатацию в условиях повышенной вибрации и ударных нагрузок благодаря жесткой фиксации байонетного замка и устойчивой конструкции корпуса.

Условия эксплуатации и надежность

Всеклиматическое исполнение по ГОСТ В 20.39.404-81 подтверждает способность соединителя работать в жестких условиях окружающей среды, включая воздействие повышенной влажности, соляного тумана, плесневых грибов и инея с последующим оттаиванием. Рабочий диапазон температур от минус 60 до плюс 155 градусов Цельсия (при золотом покрытии контактов) делает изделие пригодным для применения в аппаратуре, эксплуатируемой в северных регионах и в условиях высоких тепловых нагрузок.

Диапазон рабочих частот до 3 МГц и напряжение до 700 В позволяют использовать соединитель в цепях питания, сигнальных линиях и низкочастотных трактах радиоэлектронной аппаратуры. Золотое покрытие контактов обеспечивает низкое и стабильное переходное сопротивление, что особенно важно для слаботочных сигнальных цепей.
