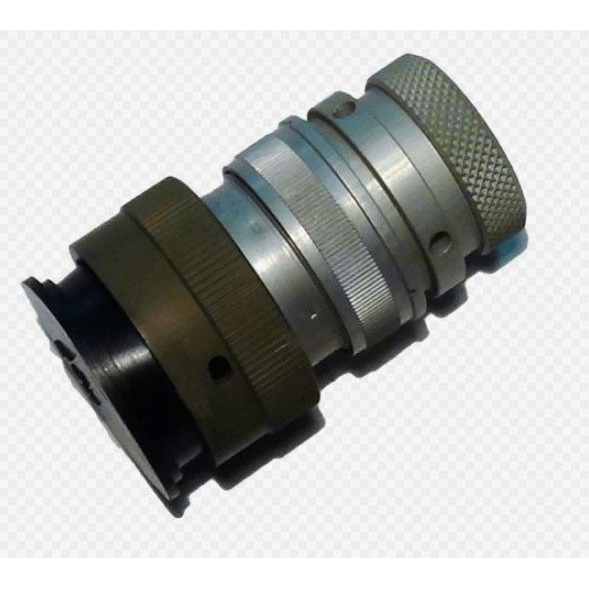

СНЦ23-32/27-Р-6-А-В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

СНЦ23-32/27-Р-6-А-В

СНЦ23-32/27-Р-6-А-В — это тип соединителя, предназначенный для использования в электрических цепях как постоянного, так и переменного тока. Этот соединитель обладает следующими ключевыми характеристиками:

Основные характеристики

Количество контактов: 32
Диаметр контактов: 1 мм
Максимальное рабочее напряжение: до 700 В
Максимальный ток на контакт:
- 1,0 мм — до 11 А
- 1,5 мм — до 20 А
- 2,0 мм — до 35 А
Сопротивление контактов:
- Для диаметра 1,0 мм — не более 0,004 Ом
- Для диаметра 1,5 мм — не более 0,0025 Ом
- Для диаметра 2,0 мм — не более 0,0016 Ом
Материал контактов: золото
Температурный диапазон эксплуатации: от -60 °C до +200 °C
Количество циклов соединения/разъединения: до 500

Структура обозначения

Обозначение "СНЦ23-32/27-Р-6-А-В" расшифровывается следующим образом:

СНЦ23 — тип соединителя (цилиндрический многопозиционный с локальной защитой);
32 — количество контактов;
27 — условный размер корпуса;
Р — обозначение розетки;
6 — конструктивное исполнение (кабельная часть с прямым кожухом);
А и В могут указывать на дополнительные характеристики или исполнения.

Применение

Соединители типа СНЦ23 используются для внутреннего монтажа в различных климатических условиях и могут быть как приборными, так и кабельными. Они обеспечивают надежное соединение благодаря байонетному типу сочленения и многошпоночной поляризации корпуса. Эти соединители находят применение в различных отраслях, включая промышленность и электронику

Описание

Назначение и область применения

Соединитель СНЦ23-32/27-Р-6-А-В «5» предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие используется при внутреннем монтаже оборудования и подходит для работы в различных климатических условиях. Конструкция допускает применение соединителя как в приборном, так и в кабельном исполнении.

Тип СНЦ23 относится к цилиндрическим многопозиционным соединителям с локальной защитой. Байонетное сочленение и многошпоночная поляризация корпуса обеспечивают надёжную фиксацию ответных частей и исключают неправильное соединение. Изделие востребовано в промышленной электронике, измерительной аппаратуре и системах, где требуется стабильный электрический контакт при значительных перепадах температуры.

Технические характеристики

Соединитель имеет 32 контакта. Диаметр контактов составляет 1 мм. Материал контактов — золото, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Электрические параметры

Максимальное рабочее напряжение: до 700 В
Максимальный ток на контакт диаметром 1,0 мм: до 11 А
Максимальный ток на контакт диаметром 1,5 мм: до 20 А
Максимальный ток на контакт диаметром 2,0 мм: до 35 А
Сопротивление контактов диаметром 1,0 мм: не более 0,004 Ом
Сопротивление контактов диаметром 1,5 мм: не более 0,0025 Ом
Сопротивление контактов диаметром 2,0 мм: не более 0,0016 Ом

Эксплуатационные параметры

Температурный диапазон эксплуатации: от минус 60 °C до плюс 200 °C
Количество циклов соединения и разъединения: до 500

Структура обозначения

Маркировка СНЦ23-32/27-Р-6-А-В расшифровывается следующим образом:

СНЦ23 — тип соединителя: цилиндрический многопозиционный с локальной защитой
32 — количество контактов
27 — условный размер корпуса
Р — обозначение розетки
6 — конструктивное исполнение: кабельная часть с прямым кожухом
А и В — дополнительные характеристики или варианты исполнения

Особенности исполнения и приёмка

Данное изделие поставляется с приёмкой «5», что определяет порядок контроля качества и комплектность поставки. Соединитель рассчитан на длительную эксплуатацию в составе аппаратуры, где требуется устойчивость к широкому диапазону температур и многократным циклам сочленения.

Золотое покрытие контактов позволяет использовать соединитель в цепях с малыми токами и напряжениями, где критично низкое и стабильное переходное сопротивление. Конструкция кожуха и байонетный замок дают возможность быстро выполнять монтаж и демонтаж без применения специального инструмента.

Комплектация и хранение

Соединитель поставляется как самостоятельное изделие. Ответная часть приобретается отдельно в соответствии с требуемой конфигурацией соединения. При хранении и транспортировке следует исключать механические повреждения контактов и попадание загрязнений внутрь корпуса.
