Назначение соединителя СНЦ23-32/27-В-6-Г-В «5»

Соединитель СНЦ23-32/27-В-6-Г-В «5» представляет собой цилиндрический многопозиционный электрический соединитель, разработанный для коммутации электрических цепей постоянного и переменного тока. Изделие предназначено для применения в радиоэлектронной аппаратуре специального и общего назначения, где требуется стабильное и долговечное контактное соединение в условиях повышенных механических и климатических нагрузок.

Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в широком диапазоне температур — от минус 60 до плюс 200 градусов Цельсия. Это позволяет использовать его как в аппаратуре, работающей в отапливаемых помещениях, так и в устройствах, подвергающихся воздействию резких перепадов температур, повышенной влажности и инея. Соединитель рассчитан на многократные циклы сочленения и расчленения — до 500 раз, при минимальной наработке не менее 1000 часов, что подтверждает его надежность при длительной эксплуатации.

Конструктивные особенности и материалы

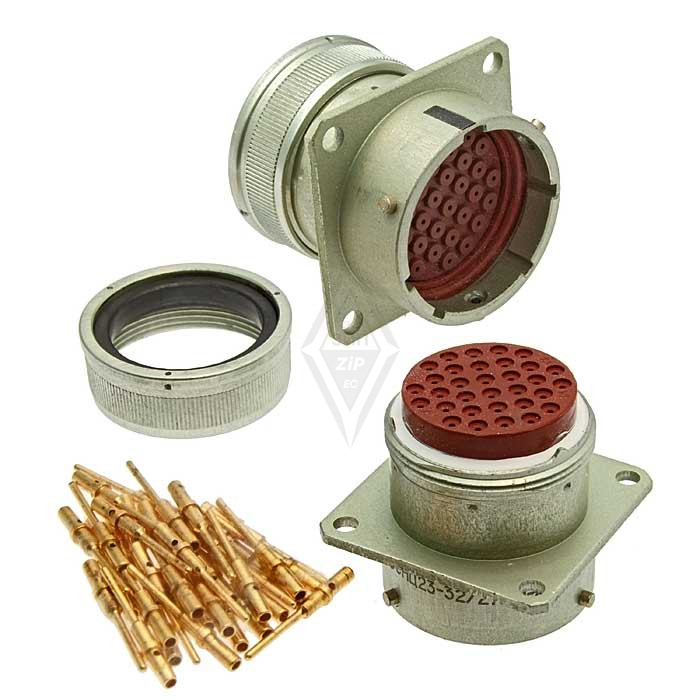

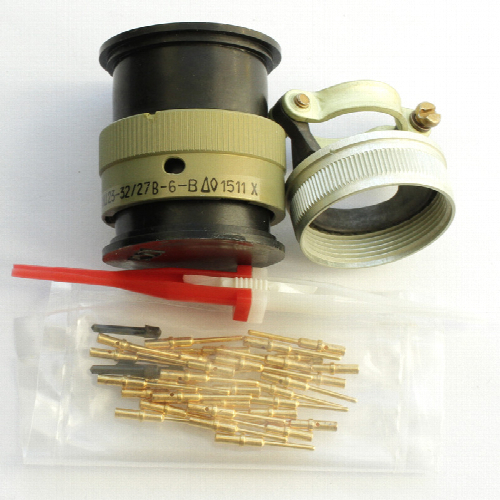

Соединитель СНЦ23-32/27-В-6-Г-В «5» состоит из двух ответных частей — вилки и розетки. Обе части могут выполняться как в приборном, так и в кабельном варианте, что обеспечивает гибкость при компоновке аппаратуры. В зависимости от условий монтажа и требований к подводу кабеля кожух соединителя может быть прямым или угловым.

Для исключения ошибок при сочленении в конструкции предусмотрена многошпоночная поляризация корпуса. Дополнительно реализована многопозиционная установка изолятора в корпусе, что позволяет точно ориентировать контакты относительно ответной части и упрощает сборку в условиях ограниченного доступа.

Контактные элементы покрыты золотом. Такое покрытие обеспечивает стабильно низкое переходное сопротивление и надежную защиту от коррозии, что особенно важно при длительном хранении и эксплуатации в агрессивных средах.

Электрические параметры

Изделие оснащено 32 контактами диаметром 1 мм. Рабочее напряжение соединителя достигает 700 В, что позволяет применять его в цепях с относительно высоким напряжением. Сопротивление контактов для диаметра 1,0 мм составляет не более 0,004 Ом, что гарантирует минимальные потери в местах соединения.

Максимальный ток на контакт зависит от диаметра контактного элемента:

• диаметр 1,0 мм — до 11 А;
• диаметр 1,5 мм — до 20 А;
• диаметр 2,0 мм — до 35 А.

Указанные значения позволяют подбирать соединитель под конкретную нагрузку в зависимости от применяемой модификации. Для данного исполнения с контактами диаметром 1 мм номинальный ток составляет до 11 А на каждый контакт.

Применение и условия эксплуатации

СНЦ23-32/27-В-6-Г-В «5» применяется в блоках и устройствах, где требуется оперативное подключение и отключение электрических цепей без применения пайки. Изделие востребовано при построении модульных систем, испытательных стендов, измерительных комплексов и промышленного оборудования.

Температурный диапазон от минус 60 до плюс 200 градусов Цельсия, стойкость к климатическим воздействиям и золотое покрытие контактов делают соединитель пригодным для эксплуатации в сложных условиях. Приемка «5» подтверждает соответствие изделия установленным требованиям приемки, что обеспечивает дополнительную уверенность в его качестве и стабильности характеристик.

Электрическая изоляция, механическая прочность корпуса и надежная фиксация сочлененных частей позволяют использовать соединитель в аппаратуре, подверженной вибрациям и ударным нагрузкам. Конструкция рассчитана на длительный срок службы при условии соблюдения допустимых электрических режимов и количества циклов соединения и разъединения.
