Назначение и область применения

Соединитель СНЦ23-32/27-В-4-А-В «5» представляет собой цилиндрический многопозиционный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры специального и общего назначения, где требуется высокая надежность электрических соединений в условиях воздействия внешних неблагоприятных факторов.

Конструкция соединителя обеспечивает стабильный электрический контакт при значительных механических нагрузках, повышенной влажности и вибрации. Благодаря байонетному механизму фиксации соединение вилки и розетки отличается устойчивостью к случайному разъединению, что особенно важно при монтаже в подвижных узлах оборудования и в аппаратуре, подверженной ударным воздействиям.

Разъем востребован в промышленной электронике, контрольно-измерительном оборудовании, системах связи и устройствах, эксплуатируемых в жестких климатических условиях. Металлический корпус и карболитовый изолятор обеспечивают долговременную работоспособность при температурах от минус 60 до плюс 200 градусов Цельсия.

Технические характеристики

Основные параметры соединителя СНЦ23-32/27-В-4-А-В «5» подтверждены конструкторской документацией и включают следующие значения:

• Количество контактов: 32
• Условный размер корпуса: 27
• Тип соединителя: вилка (обозначение «В» в наименовании)
• Рабочее напряжение: до 700 В
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Максимальный ток на контакт: для контактов сечением 1 мм — до 11 А, для контактов 1,5 мм — до 20 А, для контактов 2 мм — до 35 А
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: золото
• Приемка: «5»

Конструкция и особенности монтажа

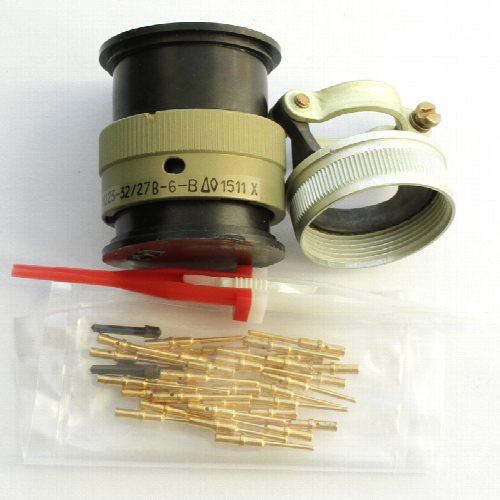

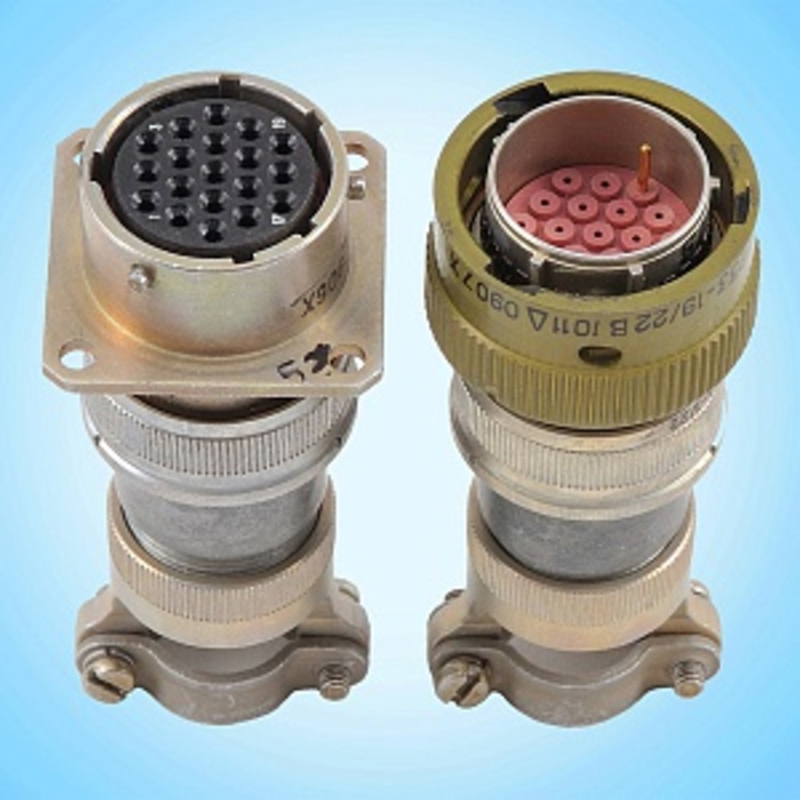

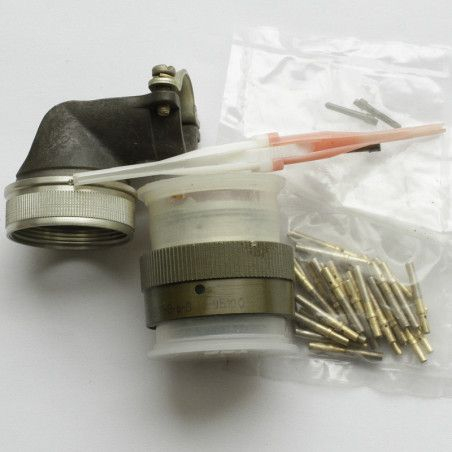

Соединитель состоит из двух ответных частей — вилки и розетки, которые могут выполняться как в приборном, так и в кабельном исполнении. Монтаж контактов осуществляется методом обжимки, что обеспечивает высокую механическую прочность заделки проводников и снижает переходное сопротивление в месте соединения.

Покрытие контактов золотом гарантирует стабильность электрических параметров при длительной эксплуатации, а также защищает контактные поверхности от окисления и коррозии. Байонетное соединение частей разъема обеспечивает быстрое и надежное сочленение, исключая вероятность неполной фиксации.

Изделие сохраняет работоспособность при относительной влажности воздуха до 100 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги. Конструкция устойчива к воздействию механических ударов и вибрационных нагрузок, что подтверждает пригодность разъема для применения в аппаратуре, эксплуатируемой в движущихся объектах и промышленных установках.

Условия эксплуатации и надежность

Соединитель СНЦ23-32/27-В-4-А-В «5» предназначен для работы в условиях повышенной влажности, вибрации и значительных перепадов температур. Конструктивные материалы — металлический корпус и карболитовый изолятор — подобраны с учетом требований к электрической прочности и механической стойкости в заданном диапазоне рабочих температур.

Приемка «5» указывает на соответствие изделия установленным требованиям к качеству и надежности для данной категории соединителей. Применение обжимного монтажа контактов в сочетании с золотым покрытием обеспечивает низкое и стабильное переходное сопротивление в течение всего срока службы.
