Назначение и область применения

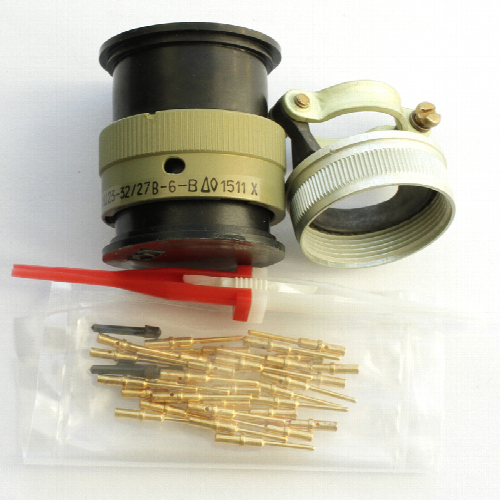

СНЦ23-32-27-Р-6-Б-В «ОТК» — электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 700 В и применяется при внутреннем монтаже радиоэлектронной аппаратуры специального и общего назначения.

Соединитель представляет собой розетку с прямым кожухом и используется в составе разъёмных соединений совместно с ответной вилкой. Конструкция допускает применение как в приборной, так и в кабельной части соединения, что обеспечивает гибкость при компоновке аппаратуры и прокладке линий связи.

Технические характеристики

Изделие выполнено в металлическом корпусе условного размера 27 и оснащено 32 контактами с золотым покрытием. Соединение частей разъёма — байонетное, обеспечивающее быструю и надёжную фиксацию. Поляризация корпуса пятишпоночная, изолятор имеет многопозиционную установку, что исключает несанкционированное или ошибочное сочленение.

• Тип соединителя: розетка с прямым кожухом
• Количество контактов: 32
• Условный размер корпуса: 27
• Способ соединения: байонетное
• Рабочая температура: от минус 60 до плюс 155 градусов Цельсия
• Материал корпуса: металл
• Покрытие контактов: золото
• Масса: 58 г
• Приёмка: «ОТК»

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном варианте. Розетка с прямым кожухом СНЦ23-32-27-Р-6-Б-В «ОТК» рассчитана на монтаж без пинов, что позволяет подобрать и установить контакты в соответствии с конкретной схемой подключения.

Металлический корпус обеспечивает механическую прочность и экранирование соединения, а золотое покрытие контактов способствует стабильному электрическому контакту и устойчивости к коррозии. Байонетный механизм фиксации сокращает время на соединение и разъединение, при этом сохраняя высокую виброустойчивость.

Надёжность и сроки службы

Соединители серии СНЦ23 рассчитаны на длительную эксплуатацию. Гарантийный срок хранения составляет не менее 25 лет с момента изготовления. Гарантийная наработка — 1000 часов во всех режимах эксплуатации и 100000 часов в облегчённом режиме.

Приёмка «ОТК» подтверждает прохождение изделием контроля технического качества на предприятии-изготовителе. Артикул изделия — 7984.
