Назначение и область применения

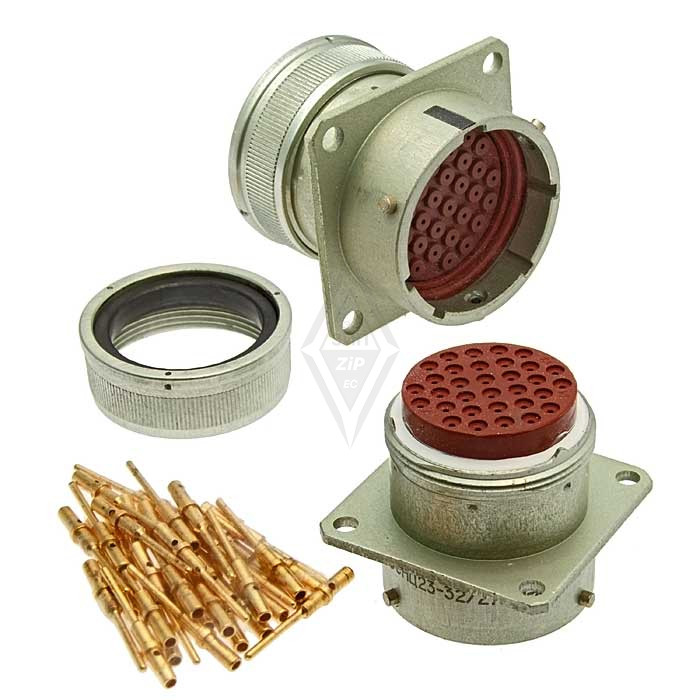

СНЦ23-32-27-Р-6-Г-В «5» представляет собой цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие используется для коммутации цепей в радиоэлектронной аппаратуре, промышленном оборудовании, контрольно-измерительных системах и устройствах, где требуется надёжное разъёмное соединение с защитой от неправильной стыковки.

Соединитель относится к категории розеток (гнёзд) и рассчитан на применение в составе стационарных и подвижных электрических соединений. Благодаря байонетному сочленению обеспечивается быстрая и надёжная фиксация ответной части, а пятишпоночная поляризация корпуса исключает ошибочное подключение.

Технические особенности и конструкция

Модель СНЦ23-32-27-Р-6-Г-В «5» выполнена в металлическом корпусе и имеет следующие подтверждённые характеристики:

• Количество контактов — 32
• Условный размер корпуса — 27
• Рабочее напряжение — до 700 В амплитудного значения
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 155 градусов Цельсия
• Покрытие контактов — золото
• Тип сочленения — байонетное
• Конструктивное исполнение — шестое, с прямым кожухом
• Способ монтажа — кабельный
• Поляризация корпуса — пятишпоночная

Буква «В» в обозначении указывает на розеточное исполнение. Буква «Г» определяет вариант покрытия или конструктивный признак, закреплённый в технической документации на серию СНЦ23. Прямой кожух шестого конструктивного исполнения упрощает подвод кабеля в условиях ограниченного пространства и обеспечивает удобство монтажа на панелях и в корпусах аппаратуры.

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление, высокую проводимость и защиту от окисления в широком диапазоне температур и влажности. Металлический корпус выполняет функции механической защиты и экранирования, что особенно важно при работе вблизи источников электромагнитных помех.

Приёмка и комплектация

Изделие поставляется с приёмкой «5», что соответствует требованиям к продукции, прошедшей установленный технический контроль и проверку в соответствии с действующими нормативными документами. Приёмка «5» подтверждает соответствие соединителя заявленным электрическим и механическим параметрам.

Соединитель поставляется без контактных пинов, что отражено в описании: СНЦ23-32-27-Р-6-Г-В (без пинов). Это позволяет комплектовать приборную часть необходимыми контактами под конкретное сечение провода и технологию монтажа на этапе сборки конечного изделия.

Особенности эксплуатации

Соединители серии СНЦ23 рассчитаны на многократное сочленение и расчленение. Байонетный замок обеспечивает быстрое соединение с отчётливо ощутимой фиксацией, исключающей самопроизвольное разъединение при вибрациях и механических воздействиях. Диапазон рабочих температур от минус 60 до плюс 155 градусов Цельсия позволяет применять изделие как в условиях холодного климата, так и вблизи нагретых узлов оборудования.

Изделие предназначено для внутреннего монтажа и ориентировано на использование в составе аппаратуры, где требуется высокая плотность контактов при умеренных габаритах корпуса. Наличие 32 контактов в корпусе условного размера 27 обеспечивает достаточный ресурс для построения многоканальных цепей управления, сигнализации и питания.
