СНЦ23-32-27-Р-6-А-В

Цена:

1350 ₽

Технические характеристики

Соединители СНЦ23-32-27-Р-6-А-В 5 (без пинов)

Соединители СНЦ23-32/27Р-6-А-В используются для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они применяются для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям ГЕ0.364.241ТУ.

Характеристики

Тип соединителя: Цилиндрический, многопозиционный, с локальной защитой контактов (серия СНЦ23).
Электрические параметры:
- Напряжение: до 700 В (постоянный и переменный ток).
- Рабочая частота: до 3 МГц (для переменного тока).
Количество контактов: 32 (доступны варианты от 3 до 61 контактов).
Условный размер корпуса: 27 (доступны размеры от 14 до 39).
Конструктивное исполнение: Розетка (Р) кабельная с прямым кожухом (6).
Механизм сочленения: Байонетный, обеспечивающий быстрое и надежное соединение/разъединение.
Поляризация: Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе для предотвращения неправильного сочленения.
Покрытие контактов: Золото, что обеспечивает высокую надежность, низкое переходное сопротивление и коррозионную стойкость.
Исполнение: Всеклиматическое, предназначенное для эксплуатации в широком диапазоне температур и влажности.
Совместимость: Розетки СНЦ23 сочленяются с вилками серий СНЦ27, СНЦ28, СНЦ29.
Варианты корпусов: Могут производиться без кожуха, с прямым кожухом, с угловым кожухом, с обоймой под термоусаживаемые трубки (для других модификаций серии СНЦ23).
Назначение: Для внутреннего монтажа.

Применение

Соединители СНЦ23, благодаря своей надежности, всеклиматическому исполнению, позолоченным контактам и высоким электрическим параметрам, находят широкое применение в следующих областях:

Промышленное оборудование: Используются в системах управления, автоматизации, измерительной и контрольной аппаратуре, станках и производственных линиях, где требуется устойчивость к механическим нагрузкам, вибрациям и воздействию окружающей среды.
Авиационная и космическая техника: Применяются в бортовом оборудовании, наземных комплексах, системах связи и навигации благодаря своей надежности в экстремальных условиях эксплуатации.
Железнодорожный и автомобильный транспорт: В системах управления локомотивами, вагонами, сигнализации, а также в специальной автомобильной технике, требующей устойчивых к внешним факторам соединений.
Судостроение: Для электрических цепей на морских и речных судах, где требуется стойкость к влажности, соленому туману и вибрациям.
Радиотехника и телекоммуникации: Внутриблочный монтаж высокочастотной аппаратуры, систем связи и передачи данных, где важна стабильность сигнала и надежность соединения.
Оборонная промышленность: В различных комплексах и устройствах, где критически важна безотказная работа в тяжелых условиях эксплуатации.
Общепромышленное применение: Для обеспечения надежного электрического соединения в широком спектре устройств и систем, требующих стандартизированных и долговечных компонентов.

Описание

Назначение соединителя СНЦ23-32-27-Р-6-А-В

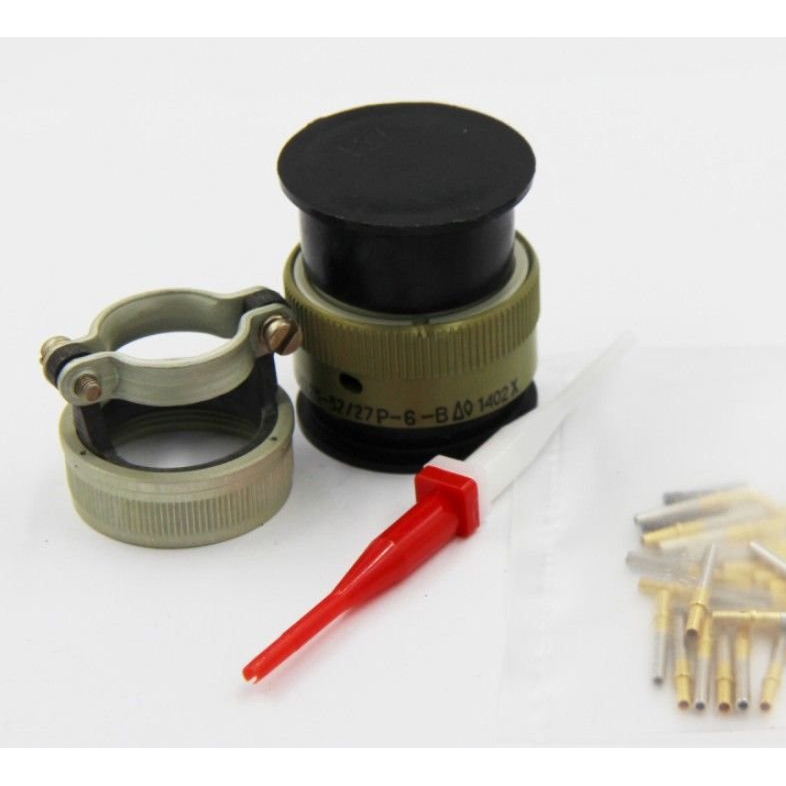

Соединитель СНЦ23-32-27-Р-6-А-В представляет собой цилиндрический многопозиционный электрический разъём кабельного монтажа с локальной защитой контактов. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Конструктивное исполнение — розетка кабельная с прямым кожухом. Соединитель рассчитан на внутренний монтаж во всеклиматическом исполнении и соответствует техническим условиям ГЕ0.364.241ТУ.

Основная сфера применения — коммутация электрических цепей в аппаратуре, эксплуатируемой в условиях воздействия вибраций, перепадов температур и повышенной влажности. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение и разъединение, что важно при частом обслуживании оборудования.

Конструктивные особенности и технические характеристики

Соединитель выполнен в корпусе условного размера 27 и имеет 32 контакта с золотым покрытием. Покрытие контактов золотом обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров в течение длительного срока эксплуатации. Серия СНЦ23 предусматривает варианты с количеством контактов от 3 до 61 и условными размерами корпусов от 14 до 39.

Тип соединителя: цилиндрический, многопозиционный, с локальной защитой контактов
Напряжение: до 700 В постоянного и переменного тока
Рабочая частота: до 3 МГц для переменного тока
Количество контактов: 32
Условный размер корпуса: 27
Конструктивное исполнение: розетка кабельная с прямым кожухом
Механизм сочленения: байонетный
Покрытие контактов: золото
Исполнение: всеклиматическое
Соответствие: ГЕ0.364.241ТУ

Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе предотвращают неправильное сочленение и защищают контакты от механических повреждений при соединении. Серия СНЦ23 допускает изготовление корпусов без кожуха, с прямым кожухом, с угловым кожухом и с обоймой под термоусаживаемые трубки — в зависимости от конкретной модификации.

Совместимость и применение

Розетки СНЦ23 сочленяются с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности компоновки аппаратуры и позволяет подбирать ответные части под конкретные условия монтажа и эксплуатации.

Области применения

Промышленное оборудование: системы управления, автоматизации, измерительная и контрольная аппаратура, станки и производственные линии
Авиационная и космическая техника: бортовое оборудование, наземные комплексы, системы связи и навигации
Железнодорожный и автомобильный транспорт: системы управления локомотивами и вагонами, сигнализация, специальная автомобильная техника
Судостроение: электрические цепи морских и речных судов, работающих в условиях влажности, солёного тумана и вибраций
Радиотехника и телекоммуникации: высокочастотные цепи и аппаратура связи

Всеклиматическое исполнение позволяет использовать соединитель в широком диапазоне температур и влажности. Применение золотого покрытия контактов обеспечивает стабильную работу в слаботочных цепях и при низких уровнях сигнала. Соединитель предназначен для внутреннего монтажа и поставляется без пинов, что даёт возможность самостоятельной установки контактов под конкретную схему распайки кабеля.
