Назначение изделия

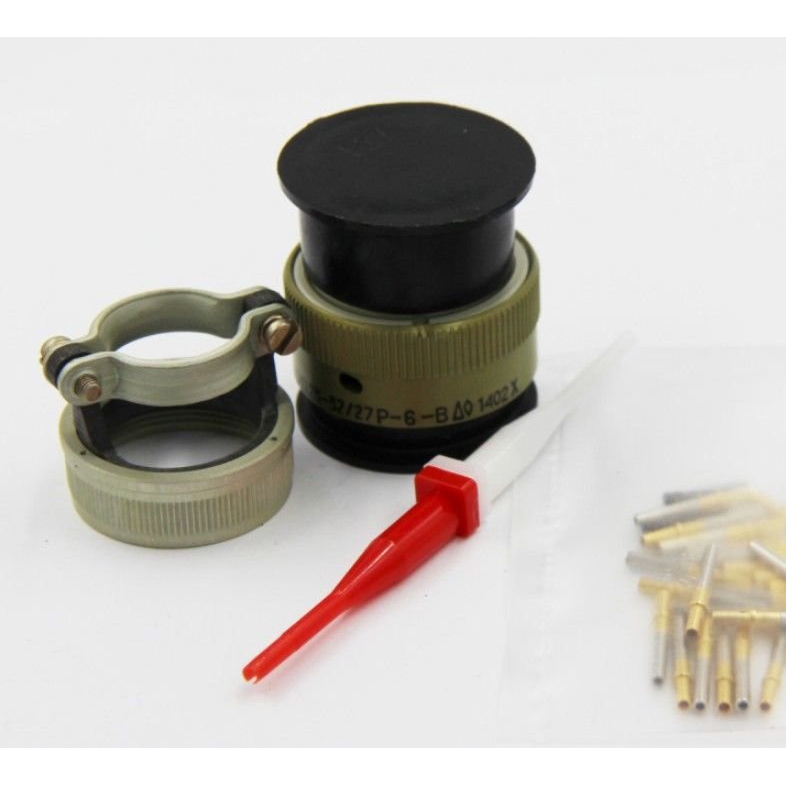

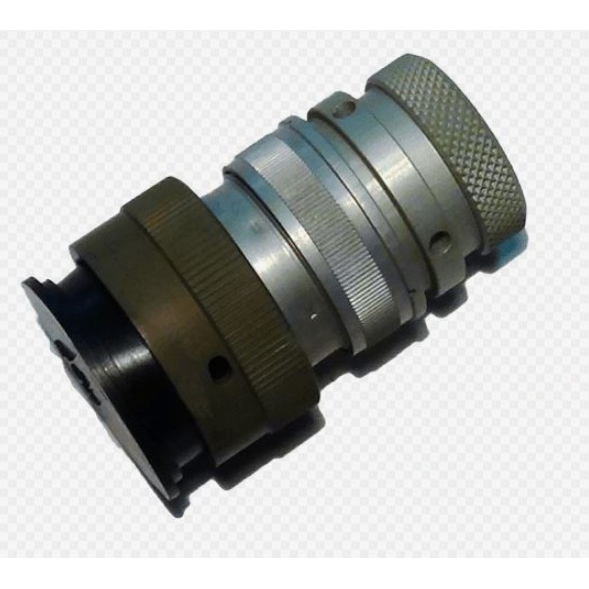

Соединитель СНЦ23-32-27-Р-6-А-В «5» представляет собой цилиндрический многопозиционный электрический разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие рассчитано на применение в составе радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение электрических цепей с возможностью многократного сочленения и расчленения.

Данная модель относится к категории СНЦ23 и предназначена для внутреннего монтажа во всеклиматическом исполнении. Конструкция соответствует техническим условиям ГЕ0.364.241ТУ, что подтверждает пригодность изделия для эксплуатации в широком диапазоне климатических воздействий. Соединитель используется для соединения и разъединения электрических цепей в аппаратуре, где важны стабильность контактирования и защита от внешних механических и электрических помех.

Конструктивные особенности

Соединитель СНЦ23-32-27-Р-6-А-В «5» имеет следующие конструктивные характеристики:

• Количество контактов — 32.
• Условный размер корпуса — 27.
• Вид корпуса — розетка (Р).
• Конструктивное исполнение — кабельная часть с прямым кожухом (6).
• Сочленение — байонетное, обеспечивающее быстрое и надёжное соединение.
• Поляризация — пятишпоночная поляризация корпуса с многопозиционной установкой изолятора в корпусе.
• Покрытие контактов — золото, обеспечивающее низкое переходное сопротивление и устойчивость к окислению.

Байонетный механизм сочленения гарантирует фиксацию от самопроизвольного разъединения при вибрациях и механических нагрузках. Пятишпоночная поляризация исключает ошибки при подключении, исключая возможность неправильной ориентации ответной части. Кабельное исполнение с прямым кожухом обеспечивает удобство монтажа кабельных сборок в условиях ограниченного пространства.

Соединитель состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Приборные части могут изготавливаться с контактами для печатного монтажа, что расширяет возможности установки изделия на платы. Розетки серии СНЦ23 допускают сочленение с вилками серий СНЦ27, СНЦ28 и СНЦ29, что обеспечивает совместимость с широким парком ранее выпущенного оборудования.

Применение и совместимость

Основная область применения соединителя СНЦ23-32-27-Р-6-А-В «5» — внутренний монтаж радиоэлектронной аппаратуры, работающей в стационарных и подвижных объектах. Изделие востребовано при построении жгутовых соединений, межблочных кабельных линий и узлов коммутации, где требуется разъёмное соединение с высокой плотностью контактов.

Благодаря золотому покрытию контактов соединитель сохраняет стабильные электрические параметры при длительной эксплуатации и многократных циклах сочленения. Всеклиматическое исполнение позволяет применять изделие в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с повышенной влажностью, пониженными и повышенными температурами.

Совместимость розеток СНЦ23 с вилками серий СНЦ27, СНЦ28 и СНЦ29 существенно упрощает модернизацию и ремонт существующего оборудования, позволяя использовать один тип розетки с различными типами ответных частей без изменения монтажной схемы.

Технические параметры и приёмка

Изделие рассчитано на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Диапазон рабочих частот позволяет применять соединитель в цепях передачи сигналов низкочастотного и высокочастотного диапазонов, включая цепи питания и управления.

Приёмка «5» в обозначении изделия указывает на проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями технических условий. Это подтверждает контроль электрических параметров, механической прочности и состояния покрытий перед передачей изделия потребителю.

Артикул изделия — 7981. Точные габаритные, присоединительные и установочные размеры, а также состав комплектации определяются конструкторской документацией на изделие и техническими условиями ГЕ0.364.241ТУ.
