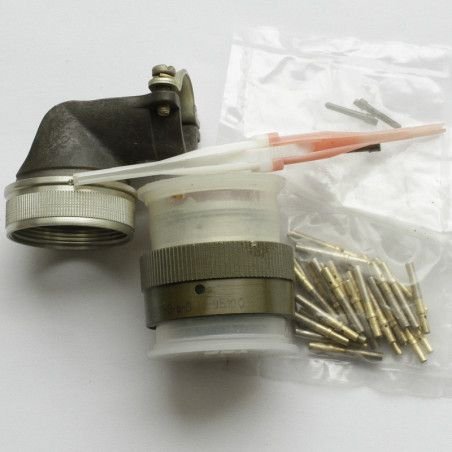

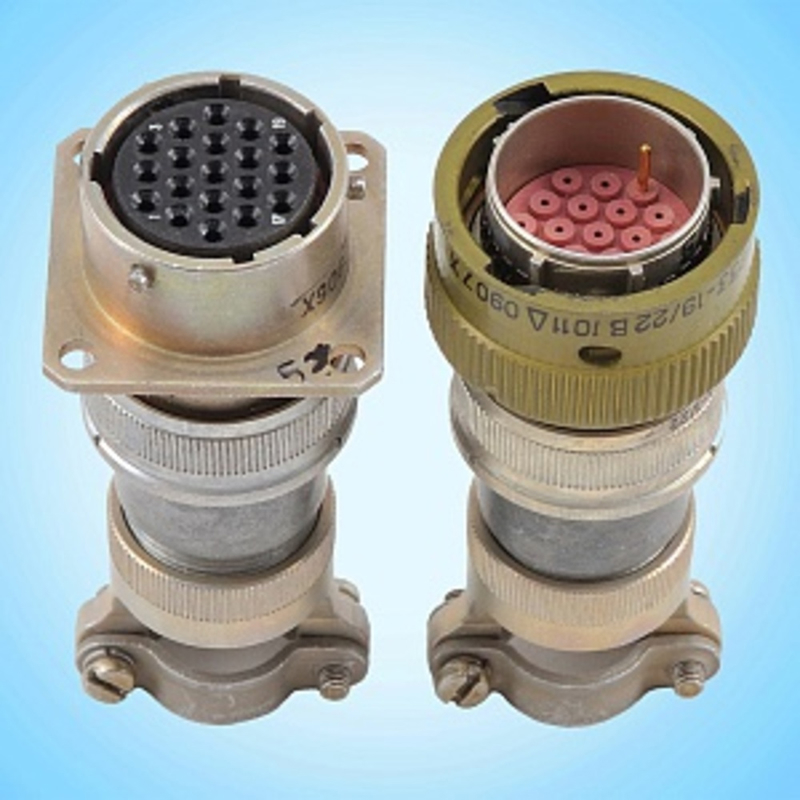

СНЦ23-32-27-В-4-А-В

Цена:

700 ₽

Технические характеристики

СНЦ23-32-27-В-4-А-В 5

Соединитель СНЦ23-32-27-В-4-А-В представляет собой промышленный разъем, который используется в различных электрических и электронных системах. Он относится к типу соединителей СНЦ23 и состоит из двух частей: вилки и розетки. Эти соединители могут быть как приборными, так и кабельными, что делает их универсальными для различных приложений.

Основные характеристики

Количество контактов : Соединители СНЦ23 могут иметь от 3 до 61 контакта, в зависимости от модели и конфигурации.
Рабочий ток на контакт : Диапазон рабочего тока составляет от 3,6 А до 15 А, что позволяет использовать их в системах с различными требованиями к электрической нагрузке.
Покрытие контактов : Контакты соединителей обычно покрыты золотом, что обеспечивает хорошую проводимость и защиту от коррозии.

Конструкция

Сочленение : розетки СНЦ23 сочетаются с вилка ми СНЦ27, 28, 29, что позволяет легко интегрировать их в существующие системы.
Поляризация : Соединители имеют многошпоночную поляризацию корпуса, что предотвращает неправильное подключение.
Монтаж проводов : Провода монтируются с помощью обжимки, что обеспечивает надежное соединение.

Условия эксплуатации

СНЦ23-32-27-В-4-А-В предназначены для работы в широком диапазоне температур окружающей среды от -60 до +155 °C. Это делает их подходящими для использования в различных климатических условиях и в условиях повышенной влажности.Эти соединители находят применение в таких областях, как автоматизация, телекоммуникации и другие высокотехнологичные сферы.

Описание

Назначение соединителя СНЦ23-32-27-В-4-А-В

Соединитель СНЦ23-32-27-В-4-А-В представляет собой промышленный низкочастотный разъем, предназначенный для коммутации электрических цепей в стационарной и подвижной аппаратуре. Изделие входит в серию СНЦ23 и применяется для организации разъемных соединений между отдельными блоками, приборами, кабельными трассами и распределительными устройствами. Конструкция обеспечивает надежный электрический контакт и механическую фиксацию сопрягаемых частей, что позволяет использовать соединитель в системах с повышенными требованиями к стабильности соединения.

Разъем состоит из двух ответных частей — вилки и розетки. В зависимости от варианта монтажа соединитель может устанавливаться на корпус оборудования как приборный элемент либо монтироваться на конце кабеля как кабельная часть. Такая универсальность расширяет область применения изделия и упрощает проектирование электрических схем.

Подтвержденные особенности и конструктивные характеристики

Соединитель СНЦ23-32-27-В-4-А-В относится к группе разъемов с многошпоночной поляризацией корпуса. Данное решение исключает возможность неправильного сочленения вилки и розетки, что особенно важно при обслуживании оборудования и замене отдельных узлов. Поляризация обеспечивает однозначное положение ответных частей относительно друг друга, предотвращая повреждение контактов и короткие замыкания.

Монтаж проводов к контактам выполняется методом обжимки. Такой способ обеспечивает стабильное переходное сопротивление и высокую механическую прочность соединения проводника с контактом. Обжимка исключает необходимость пайки, что упрощает процесс сборки и снижает влияние человеческого фактора на качество контакта.

Контакты соединителя покрыты золотом. Золотое покрытие обеспечивает высокую проводимость, защищает контактные поверхности от окисления и коррозии, а также сохраняет низкое переходное сопротивление при многократных сочленениях и расчленениях. Благодаря этому соединитель сохраняет электрические параметры на протяжении всего срока эксплуатации.

Электрические и эксплуатационные параметры

Изделие рассчитано на эксплуатацию в диапазоне температур окружающей среды от минус 60 до плюс 155 градусов Цельсия. Широкий температурный диапазон позволяет применять соединитель как в условиях холодного климата, так и в зонах с повышенной температурой, включая отсеки с тепловыделяющим оборудованием. Стабильность характеристик при экстремальных температурах подтверждает пригодность изделия для ответственных применений.

Рабочий ток на контакт для семейства СНЦ23 находится в пределах от 3,6 ампера до 15 ампер. Конкретное значение зависит от исполнения и сечения применяемых проводов, а также от количества задействованных контактов и условий отвода тепла. При проектировании электрических цепей следует учитывать суммарную токовую нагрузку на соединитель и обеспечивать запас по допустимому току.

Совместимость и варианты применения

Розетки серии СНЦ23 сочетаются с вилками серий СНЦ27, СНЦ28 и СНЦ29. Такая межсерийная совместимость позволяет гибко подбирать ответные части при модернизации оборудования или замене вышедших из строя элементов. При выборе ответной части необходимо учитывать количество контактов, тип корпуса и вариант поляризации.

Основные направления применения изделия:

системы промышленной автоматизации и управления технологическими процессами;
телекоммуникационное оборудование и аппаратура связи;
распределительные и коммутационные шкафы;
измерительные и контрольно-испытательные стенды;
бортовые сети транспортных средств и специальной техники.

Преимущества конструкции и монтажа

Соединитель СНЦ23-32-27-В-4-А-В обеспечивает многократное сочленение и расчленение без потери качества электрического контакта. Золотое покрытие контактов, обжимной способ монтажа проводов и поляризованный корпус в совокупности формируют надежное и долговечное соединение. Изделие может применяться при повышенной влажности и в условиях воздействия вибрации при соблюдении требований к внешней защите и герметизации мест установки.

Отсутствие паяных соединений при монтаже проводов упрощает сборку кабельных жгутов и сокращает время на подготовку производства. При необходимости замены контакта обжимной способ позволяет выполнить перемонтаж с использованием стандартного инструмента без повреждения корпуса соединителя.

Изделие подходит для применения в аппаратуре, где требуется частая коммутация цепей, а также в стационарных соединениях, рассчитанных на длительный срок службы без обслуживания.
