Назначение соединителя СНЦ23-3/14В-6-В

СНЦ23-3/14В-6-В — это кабельная вилка серии цилиндрических герметичных соединителей СНЦ23, выпускаемая заводом «Элекон» в Казани. Изделие предназначено для надёжного соединения электрических цепей во внутренних установках. Вилка применяется там, где требуется стабильная коммутация при воздействии внешних факторов, поскольку её конструкция обеспечивает герметичность и защиту от внешней среды.

Маркировка «ОТК» означает, что партия прошла приёмку отдела технического контроля предприятия. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении. Год выпуска — 2025.

Расшифровка обозначения и технические особенности

Обозначение СНЦ23-3/14В-6-В читается следующим образом: СНЦ23 — серия соединителя, 3 — количество рядов контактов, 14 — общее число контактов, В — вилка, 6 — конструктивное исполнение с прямым кожухом, В — всеклиматическое исполнение.

Изделие соответствует техническим условиям ГЕ0.364.241ТУ. Соединитель рассчитан на работу с постоянным и переменным током при частоте до 3 МГц и напряжении до 700 В. Всеклиматическое исполнение позволяет эксплуатировать вилку в различных климатических зонах без потери рабочих свойств.

Ключевые особенности:

• серия СНЦ23 — цилиндрические герметичные соединители;
• 3 ряда контактов, всего 14 контактов;
• тип исполнения — вилка кабельная с прямым кожухом;
• контактная группа с позолотой;
• корпус и кожух для кабельного монтажа;
• всеклиматическое исполнение;
• приёмка «ОТК», заводская упаковка.

Конструкция и комплектация

Вилка состоит из контактной группы с позолотой, корпуса и кожуха для кабельного монтажа. Такая конструкция обеспечивает герметичность соединения и защиту от внешних воздействий. Позолоченные контакты способствуют стабильности электрического контакта и снижению переходного сопротивления.

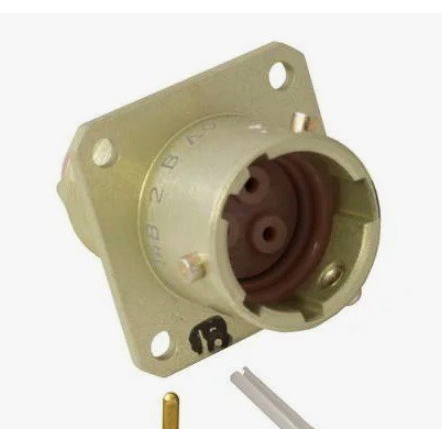

Кожух прямого типа предназначен для подключения кабеля и формирования кабельного жгута. На фотографиях представлен типичный вид соединителей серии СНЦ23 — цилиндрический разъём оливкового цвета с кабельными жгутами.

Применение

СНЦ23-3/14В-6-В используется в промышленных системах, оборудовании и электронике для внутреннего подключения, где требуется высокая надёжность соединений. Вилка подходит для монтажа внутри приборов и установок, работающих с постоянным и переменным током в указанных пределах по напряжению и частоте.

Благодаря герметичному исполнению и всеклиматическому варианту соединитель востребован в задачах, где соединение должно сохранять работоспособность при перепадах температуры и воздействии влаги. Применение охватывает ответственные узлы промышленного оборудования, измерительной и электронной техники, а также системы внутренней коммутации.

Краткие сведения

• Артикул: 20917.
• Категория: СНЦ23.
• Производитель: Элекон, Казань, Россия.
• Тип: кабельная вилка.
• Технические условия: ГЕ0.364.241ТУ.
• Напряжение: до 700 В.
• Частота: до 3 МГц.
• Количество контактов: 14, рядов — 3.
• Приёмка: «ОТК».
• Год: 2025.
• Упаковка: заводская.
