Производитель: Исеть

Технические характеристики

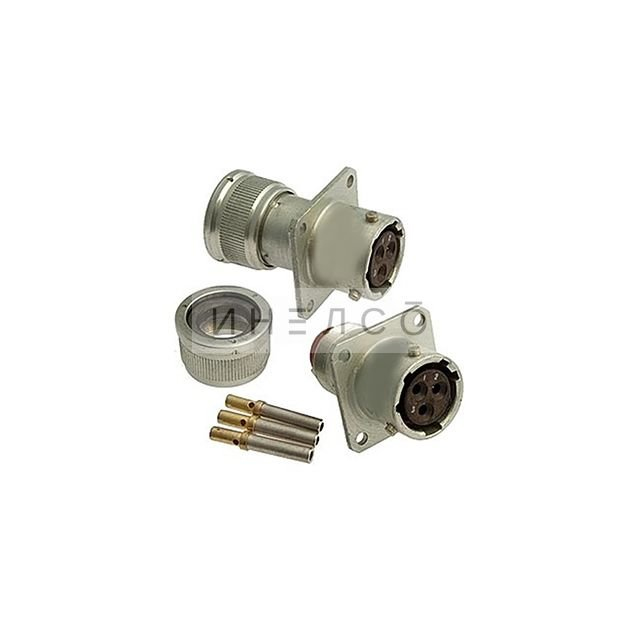

СНЦ23-3/14В-2-а-В от завода «Исеть» (вариант «5») — это цилиндрический низкочастотный разъём приборной вилки с прямым кожухом, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока.

Он имеет 3 контакта, посадочный диаметр корпуса 14 мм и всеклиматическое исполнение (буква «В»), что позволяет использовать его в различных климатических условиях.
Рабочая токовая нагрузка на контакт составляет 6 А, с максимальными значениями до 35 А на одиночный контакт в зависимости от диаметра (1,0–2,0 мм).
Напряжение — до 700 В, сопротивление контактов минимальное (0,0016–0,004 Ом).

Соединение проводников выполняется обжимом, с многошпоночной поляризацией корпуса для предотвращения неправильного соединения.
Индекс «2-а» обозначает вариант положения поляризующих шпонок и углового расположения изолятора, а «В» — всеклиматическое исполнение.
Байонетное соединение и фиксация резьбой обеспечивают высокую надёжность в ответственных узлах автоматики.

Разъёмы серии СНЦ23 широко используются в промышленном оборудовании, автоматических системах и приборах для внутреннего монтажа.
Производитель — завод «Исеть», серия ориентирована на малогабаритные коннекторы с 3–61 контактами.

Описание

Назначение разъёма

СНЦ23-3/14В-2-а-В от завода «Исеть» (вариант «5») — это цилиндрический низкочастотный разъём приборной вилки с прямым кожухом. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока в составе промышленного оборудования, автоматических систем и приборов внутреннего монтажа.

Разъём относится к серии СНЦ23 — малогабаритным цилиндрическим коннекторам с числом контактов от 3 до 61. Исполнение с индексом 3/14В означает три контакта и посадочный диаметр корпуса 14 мм.

Подтверждённые особенности и характеристики

Количество контактов — 3.
Посадочный диаметр корпуса — 14 мм.
Всеклиматическое исполнение (буква «В») — допускает применение в различных климатических условиях.
Рабочая токовая нагрузка на контакт — 6 А.
Максимальный ток на одиночный контакт — до 35 А в зависимости от диаметра контакта (от 1,0 до 2,0 мм).
Рабочее напряжение — до 700 В.
Сопротивление контактов — минимальное, в пределах от 0,0016 до 0,004 Ом.
Соединение проводников выполняется обжимом.
Многошпоночная поляризация корпуса предотвращает неправильное соединение.
Байонетное соединение с фиксацией резьбой обеспечивает высокую надёжность в ответственных узлах автоматики.

Индекс «2-а» в обозначении указывает на вариант положения поляризующих шпонок и углового расположения изолятора. Именно эта комбинация делает разъём совместимым строго с ответной частью соответствующего исполнения.

Приёмка и год выпуска

Для данного товара указана приёмка «5». Год выпуска — 2008. Поставка осуществляется в заводской упаковке.

Применение

Разъёмы серии СНЦ23 широко используются в промышленном оборудовании, автоматических системах и приборах для внутреннего монтажа. Благодаря всеклиматическому исполнению и байонетному соединению с резьбовой фиксацией разъём подходит для ответственных узлов автоматики, где требуется стабильный электрический контакт и защита от случайного расстыковывания.

Обжимное соединение проводников упрощает монтаж и обеспечивает надёжный контакт с жилой провода. Многошпоночная поляризация корпуса исключает ошибку при стыковке вилки с ответной частью, что особенно важно при сборке многопроводных жгутов.

Изделие выпущено заводом «Исеть» — производителем, специализирующимся на малогабаритных цилиндрических соединителях серии СНЦ23 с числом контактов от 3 до 61.

Комплектация и условия поставки

Разъём СНЦ23-3/14В-2-а-В — 1 шт.
Заводская упаковка.

Артикул товара — 20913. Категория — СНЦ23. Производитель — Исеть. Приёмка — «5», год выпуска — 2008.
