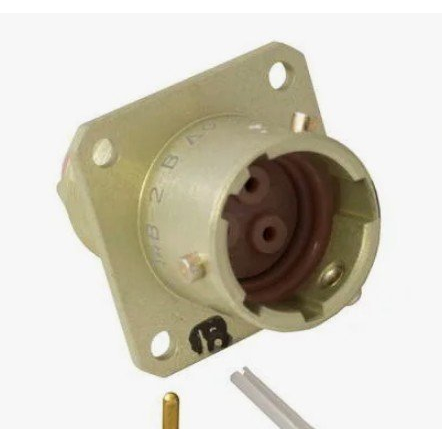

Назначение соединителя СНЦ23-3/14В-8-В

Соединитель СНЦ23-3/14В-8-В производства АО «Завод Элекон» (Казань) относится к серии малогабаритных цилиндрических низкочастотных разъёмов СНЦ23 с байонетным соединением. Изделие предназначено для внутреннего монтажа в электронной аппаратуре и применяется в цепях постоянного и переменного тока частотой до примерно 3 МГц с амплитудным напряжением до 700 В.

Это вилка (буква «В» в обозначении) трёхпозиционного разъёма «СНЦ23-3/14» с условным размером корпуса 14 мм. Вилка сочетается с соответствующей розеткой той же серии и служит для коммутации электрических цепей в приборах и кабельных соединениях. Благодаря всеклиматическому исполнению соединитель пригоден для эксплуатации в аппаратуре, работающей в различных климатических условиях.

Конструктивные особенности и подтверждённые характеристики

Сочленение вилки с ответной частью — байонетное, с пятишпоночной поляризацией корпуса. Такое решение обеспечивает надёжную ориентацию и фиксацию при сборке, исключая неправильное подключение. Вилка СНЦ23-3/14В-8-В имеет кожух: исполнения с кожухом маркируются индексом «-8». Кожух может быть приборным или кабельным, что определяет способ установки — внутри устройства или на кабеле.

Основные характеристики серии СНЦ23, к которой относится данное изделие:

• максимальное рабочее напряжение — до 700 В (амплитудное);
• рабочий ток на контакт — до 15 А;
• максимальный ток — до порядка 35 А при редкой кратковременной нагрузке;
• диаметр центрального контакта — обычно около 1,5 мм в зависимости от схемы расположения контактов и материала с покрытием;
• рабочий ток на контакт в зависимости от исполнения — примерно от 3,6 до 15 А;
• диапазон рабочих температур — типично от минус 60 °C до плюс 100 °C при серебряных контактах и до плюс 155 °C при золотых покрытиях.

Разъёмы серии устойчивы к вибрации, ударным нагрузкам и другим механическим воздействиям, характерным для военной и промышленной аппаратуры, что соответствует всеклиматическому исполнению.

Применение и условия поставки

Соединитель СНЦ23-3/14В-8-В применяется для внутреннего монтажа в электронной аппаратуре, в приборах и кабельных соединениях. Типовые области использования — промышленная и военная техника, где требуются малогабаритные цилиндрические разъёмы с надёжной механической фиксацией и стойкостью к внешним воздействиям.

Поставляемое изделие имеет приёмку «ОТК», год выпуска — 2025. Товар предлагается в заводской упаковке. Артикул позиции — 20918, категория — СНЦ23, производитель — Элекон.

При подборе ответной части следует учитывать, что вилка сочетается с розеткой той же серии СНЦ23 с соответствующим условным размером корпуса 14 мм и трёхпозиционной схемой. Для монтажа внутри устройства используется приборный вариант кожуха, для подключения кабеля — кабельный.
