Назначение и область применения

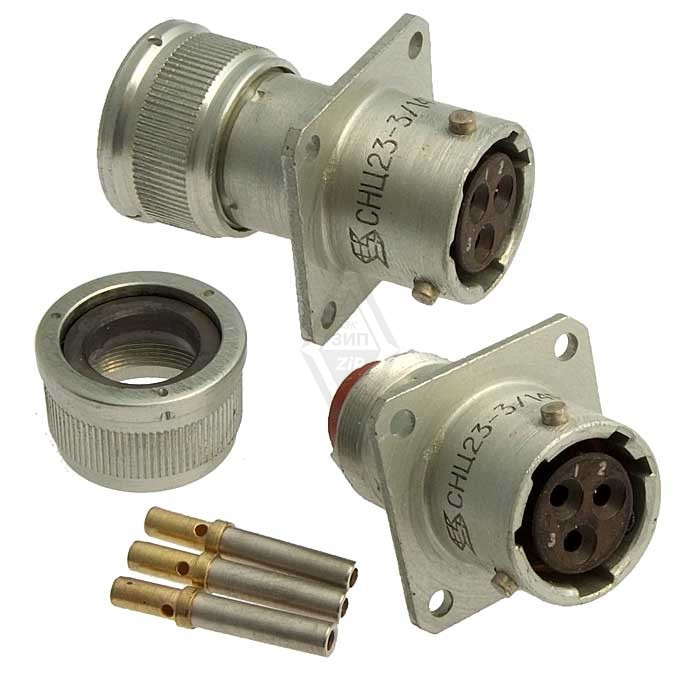

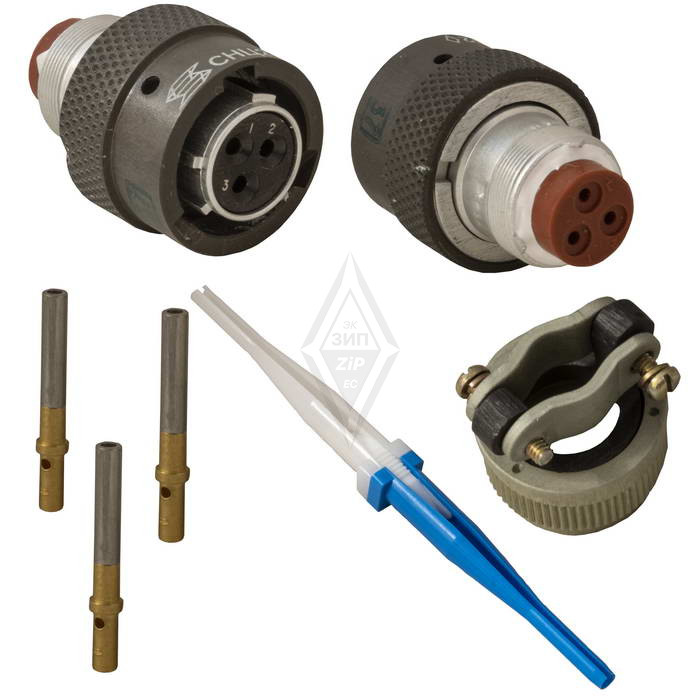

СНЦ23-3/14В-6-В представляет собой низкочастотный цилиндрический соединитель (разъём) из серии СНЦ23, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство относится к категории малогабаритных негерметичных цилиндрических соединителей, которые находят широкое применение в различной электронной и промышленной аппаратуре.

Соединитель рассчитан на работу с напряжением до 700 В (амплитудное значение) и рабочей частотой до 3 МГц, что соответствует приблизительно 3000 кГц. Благодаря таким параметрам разъём подходит для использования в цепях, где важны стабильность контакта и помехоустойчивость в низкочастотном диапазоне.

Основные сферы применения включают радиоэлектронную аппаратуру, измерительные приборы, промышленное оборудование и различные электронные системы, где требуется быстрое подключение и отключение кабельных линий без риска самопроизвольного разъединения. Конструкция обеспечивает надёжную механическую фиксацию и стабильное электрическое соединение.

Конструктивные особенности и технические параметры

Соединитель СНЦ23-3/14В-6-В имеет следующие ключевые характеристики:

• Число контактов — 3.
• Условный диаметр корпуса — порядка 14 мм, что определяется индексом «14» в обозначении.
• Тип сочленения — байонетное, обеспечивающее быструю фиксацию поворотом и надёжное удержание сочленённых частей.
• Исполнение — вилка кабельная с прямым кожухом.

Байонетный механизм сочленения позволяет выполнять монтаж и демонтаж соединения за минимальное время, что особенно важно в условиях ограниченного доступа или при частой смене подключаемого оборудования. Прямой кожух кабельной вилки упрощает прокладку кабеля и снижает механические нагрузки на место ввода проводников.

Серия СНЦ23 традиционно состоит из пары ответных частей — вилки и розетки, которые механически и электрически согласованы между собой. Это обеспечивает совместимость элементов серии и возможность формирования полноценных разъёмных соединений в составе аппаратуры.

Электрические характеристики

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока. Максимальное амплитудное рабочее напряжение составляет 700 В. Диапазон рабочих частот ограничен значением 3 МГц, что позволяет применять разъём в низкочастотных сигнальных и силовых цепях.

Три контакта обеспечивают передачу электрических сигналов или питающих напряжений между кабельной частью и ответным разъёмом. Контактная группа рассчитана на длительную эксплуатацию при сохранении стабильного переходного сопротивления в пределах заявленных электрических параметров.

Условия эксплуатации и преимущества

Соединитель предназначен для использования внутри помещений и в составе аппаратуры, не требующей герметизации разъёмных соединений. Негерметичное исполнение предполагает эксплуатацию в условиях, исключающих прямое воздействие влаги, пыли и агрессивных сред.

Компактные габариты и цилиндрическая форма корпуса позволяют размещать соединитель в ограниченном пространстве монтажных отсеков. Надёжная байонетная фиксация предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях, характерных для промышленного оборудования и передвижных установок.

Применение СНЦ23-3/14В-6-В обеспечивает быстрое и безопасное подключение кабельных линий в системах, где требуется периодическое обслуживание, замена модулей или переконфигурация соединений. Разъём сохраняет работоспособность в заявленном диапазоне частот и напряжений, что делает его универсальным решением для различных задач в электронике и приборостроении.
