Назначение и область применения

Соединитель СНЦ23-3/14В-2-А-В «5» представляет собой цилиндрический байонетный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения.

Байонетный механизм сочленения обеспечивает быстрое и однозначное соединение вилки и розетки, а также исключает вероятность неправильной ориентации контактов при стыковке. Соединитель допускает до 1000 циклов сочленений-расчленений без потери эксплуатационных характеристик, что подтверждает его пригодность для многократного использования в условиях частого переподключения оборудования.

Технические особенности и конструктивное исполнение

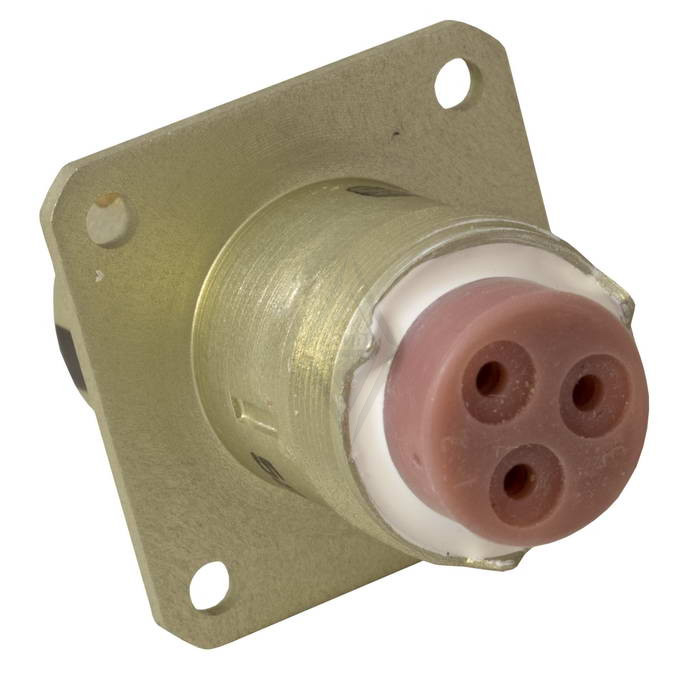

Соединитель имеет три контакта, условный размер вилки — 14. Конструктивное исполнение — приборная часть с прямым кожухом, что позволяет монтировать разъём непосредственно на корпус устройства или панель. Диаметр контактов составляет 1, 1,5 или 2 мм в зависимости от количества контактов и компоновки изолятора.

Монтаж провода выполняется обжимным способом, благодаря чему достигается высокая механическая прочность соединения и стабильность электрического контакта при вибрационных и ударных нагрузках. Покрытие контактов — золото, что обеспечивает низкое переходное сопротивление и стойкость к коррозии, важную при работе в агрессивных и влажных средах.

Климатическое исполнение — всеклиматическое В, подтверждающее возможность применения изделия в любых макроклиматических районах, включая районы с холодным, умеренным, тропическим и морским климатом. Срок сохраняемости составляет 15 лет, в течение которых соединитель сохраняет заявленные электрические и механические параметры при соблюдении условий хранения.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Это позволяет использовать соединитель как в неотапливаемых отсеках и наружных установках в условиях Крайнего Севера, так и вблизи тепловыделяющих узлов аппаратуры.

Соединитель рассчитан на работу при пониженном атмосферном давлении до 1,33 на 10 в минус десятой степени паскаля (10 в минус двенадцатой степени миллиметра ртутного столба), что соответствует условиям глубокого вакуума и открытого космического пространства. Такая стойкость подтверждает возможность применения разъёма в вакуумных камерах, ускорительной технике и бортовой аппаратуре.

Комплектация и приёмка

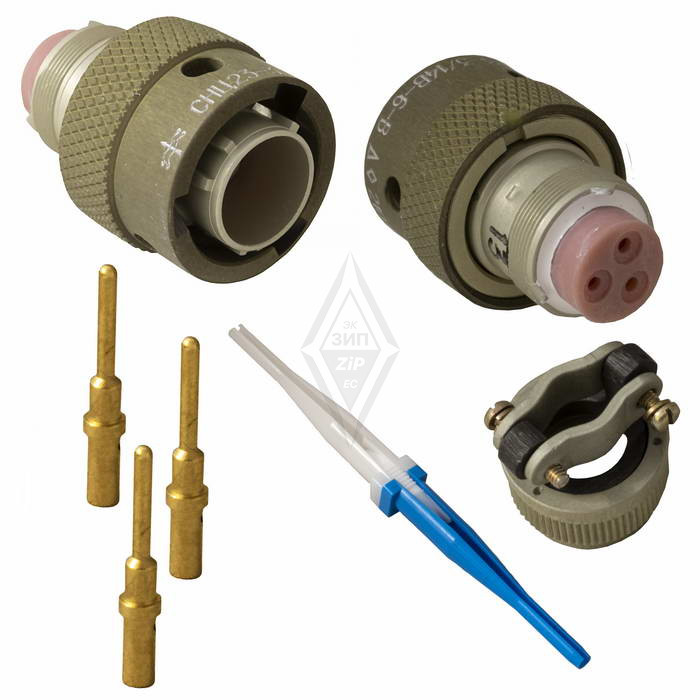

• Соединитель состоит из двух частей: вилки и розетки
• Возможны приборные и кабельные варианты исполнения частей
• Предусмотрены модификации с кожухами или без кожухов
• Приёмка — «5», что соответствует приёмке заказчика
• Артикул изделия: 7970

Указанные значения характеристик подтверждены технической документацией на серию СНЦ23 и распространяются на модификацию СНЦ23-3/14В-2-А-В с индексом приёмки «5».
