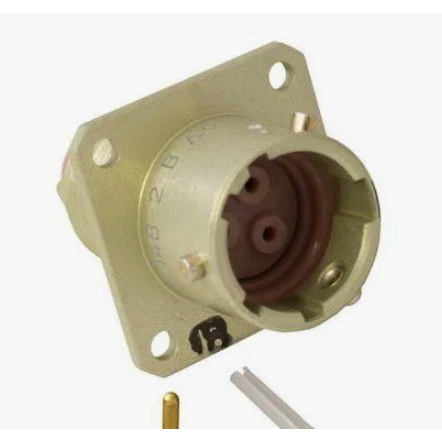

Назначение соединителя СНЦ23-3/14В-1-А-В «5»

Электрический соединитель СНЦ23-3/14В-1-А-В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение проводников, устойчивое к внешним воздействиям и многократным циклам сочленения и расчленения. Соединитель рассчитан на работу в цепях с максимальным рабочим напряжением 700 В и током на контакт до 15 А.

Благодаря цилиндрической малогабаритной конструкции и всеклиматическому исполнению, разъём подходит для монтажа в блочную и кабельную аппаратуру, измерительные комплексы, промышленное оборудование и системы, эксплуатируемые в широком диапазоне температур от минус 60 до плюс 200 °C. Изделие используется в составе вилки с конструктивным исполнением «1» и корпусом условного размера 14, что определяет его совместимость с ответными розетками серии СНЦ23 соответствующего типоразмера.

Подтверждённые особенности и технические параметры

Соединитель СНЦ23-3/14В-1-А-В «5» относится к низкочастотным цилиндрическим малогабаритным разъёмам и обладает следующими характеристиками:

• Количество контактов: 3
• Условный размер корпуса: 14
• Вид корпуса: вилка (обозначение «В»)
• Конструктивное исполнение: 1
• Климатическое исполнение: всеклиматическое
• Максимальное рабочее напряжение: 700 В
• Ток на контакт: до 15 А
• Рабочий температурный диапазон: от -60 до +200 °C
• Количество циклов разъединения: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Приёмка изделия осуществляется по категории «5», что определяет порядок контроля качества и приёмо-сдаточных испытаний, соответствующий установленным требованиям для данной продукции.

Конструкция и применение

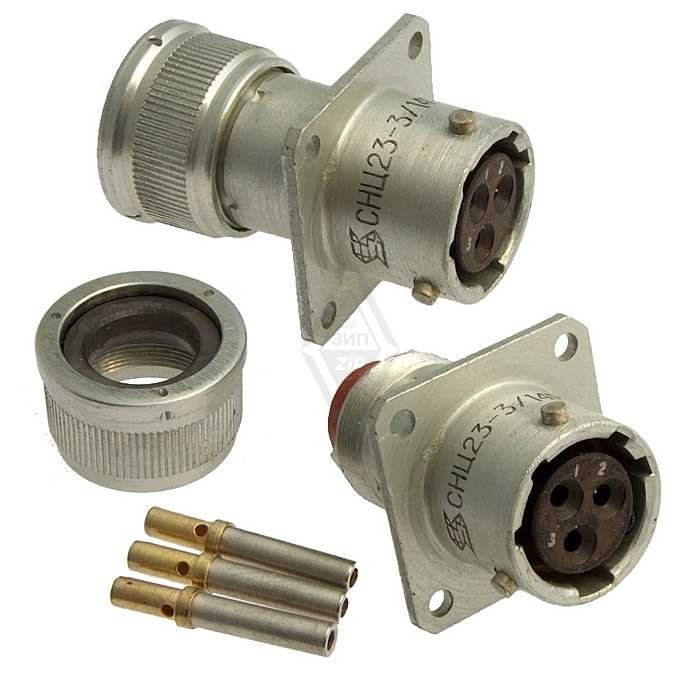

Соединитель состоит из двух частей — вилки и розетки, которые могут выполняться как в приборном, так и в кабельном варианте. Вилки и розетки серии СНЦ23 имеют многошпоночную поляризацию, обеспечивающую однозначное и правильное соединение контактов. Установка изолятора в корпусе может выполняться под различными углами, что расширяет возможности компоновки при монтаже аппаратуры и облегчает трассировку кабельных жгутов.

Благодаря высокому коммутационному ресурсу до 500 циклов сочленения и расчленения, разъём подходит для применения в устройствах, где требуется периодическое подключение и отключение блоков. Минимальная наработка 1000 часов и срок сохраняемости не менее 15 лет подтверждают долговечность изделия при хранении и эксплуатации в пределах заявленных режимов.

Изделие СНЦ23-3/14В-1-А-В «5» может применяться в составе радиоэлектронной аппаратуры различного назначения, включая стационарные и переносные комплексы, где важны устойчивость к температурным перепадам, надёжная фиксация корпусных частей и стабильное электрическое соединение в диапазоне частот до 3 МГц.
