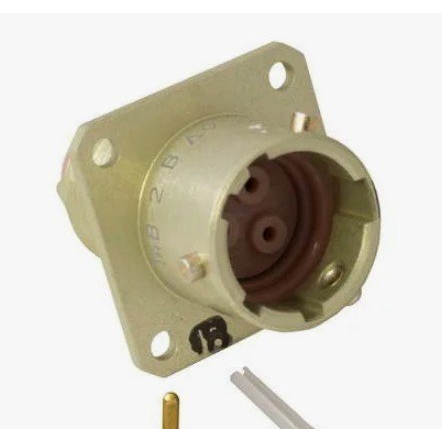

Назначение соединителя СНЦ23-3/14В-13-В

СНЦ23-3/14В-13-В производства «Элекон» — это цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа, оснащённый байонетным соединением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Основная функция — надёжное соединение и разъединение электрических цепей в составе приборов и радиоэлектронной аппаратуры.

Артикул изделия — 20912, категория — СНЦ23. Соединитель поставляется в заводской упаковке. Приёмка выполнена по категории «ОТК», год выпуска — 2025.

Конструктивные особенности и подтверждённые характеристики

Корпус соединителя имеет условный размер 14 и пятишпоночную поляризацию, которая исключает неправильное сочленение. Изолятор выполнен с многопозиционной установкой, что расширяет варианты компоновки. Покрытие контактов — золото, это обеспечивает стабильность переходного сопротивления при эксплуатации.

Изделие выпускается во всеклиматическом исполнении [В] в соответствии с ГОСТ В 20.39.404-81. Технические условия включают приёмку по НКЦС.434410.112ТУ или ГЕ0.364.241ТУ. Ниже перечислены основные параметры, подтверждённые документацией:

• рабочая температура — от минус 60 до плюс 200 градусов Цельсия;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов;
• срок сохраняемости — 25 лет;
• условный размер корпуса — 14;
• рабочее напряжение — до 700 В;
• рабочая частота — до 3 МГц.

Исполнение [В] подтверждает пригодность соединителя для эксплуатации в условиях повышенной влажности — до 100 процентов при плюс 35 градусах Цельсия, а также при пониженном атмосферном давлении.

Применение и совместимость

Соединитель применяется в приборах для соединения и разъединения электрических цепей. Благодаря малогабаритному цилиндрическому корпусу и внутреннему монтажу он подходит для компактных блоков и модулей, где требуется частая коммутация без применения специального инструмента — байонетный замок обеспечивает быстрое сочленение и расчленение.

Изделие совместимо с вилками и розетками серий СНЦ27, СНЦ28 и СНЦ29, что позволяет использовать его в составе уже существующих соединительных узлов без пересмотра ответных частей. Всеклиматическое исполнение и широкий диапазон рабочих температур делают соединитель пригодным для аппаратуры, работающей как в отапливаемых помещениях, так и в неблагоприятных климатических условиях.

Условия эксплуатации и хранения

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 200 градусов Цельсия, выдерживает влажность до 100 процентов при плюс 35 градусах Цельсия и пониженное давление. Ресурс по количеству сочленений составляет 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 25 лет. Указанные значения следует учитывать при планировании технического обслуживания и замены изделия в составе аппаратуры.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Категория приёмки — «ОТК». Производитель — «Элекон». Изделие соответствует техническим условиям НКЦС.434410.112ТУ или ГЕ0.364.241ТУ и стандарту ГОСТ В 20.39.404-81 по всеклиматическому исполнению.
