Назначение соединителя СНЦ23-3/14В-13-В

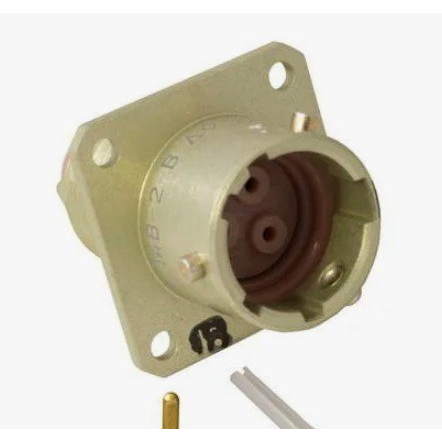

СНЦ23-3/14В-13-В производства завода «Элекон» — цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа, оснащённый байонетным соединением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется во внутренних цепях промышленного оборудования, где требуется компактная и надёжная электрическая стыковка при воздействии неблагоприятных условий эксплуатации.

Конструкция и особенности

В корпусе соединителя установлено 3 контакта в изоляторах диаметром 14 мм. Исполнение [В] означает всеклиматическое исполнение по ГОСТ В 20.39.404-81 — изделие рассчитано на работу в разных климатических зонах. Контакты имеют золотое покрытие, что снижает переходное сопротивление и повышает стабильность соединения.

Байонетный механизм обеспечивает быстрое сочленение и расчленение, а пятишпоночная поляризация корпуса вместе с многопозиционной установкой изолятора исключает неправильную стыковку и гарантирует надёжный электрический контакт.

Подтверждённые технические характеристики

• Тип: цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа.
• Соединение: байонетное.
• Число контактов: 3.
• Диаметр изоляторов: 14 мм.
• Рабочее напряжение: до 700 В.
• Частота: до 3 МГц.
• Покрытие контактов: золото.
• Исполнение: всеклиматическое, [В] по ГОСТ В 20.39.404-81.
• Рабочая температура: от минус 60 до плюс 200 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Стойкость к линейному ускорению: до 2000 метров на секунду в квадрате.
• Повышенная влажность: до 100 процентов при плюс 35 градусах Цельсия.
• Срок сохраняемости: 25 лет.
• Категория качества: «ОТК».
• Приёмка: соответствует техническим условиям «1» НКЦС.434410.112ТУ или аналогичным.

Применение и условия эксплуатации

Соединитель востребован в промышленном оборудовании, приборах и системах, где необходима стойкость к экстремальным температурам, вибрациям и влажности. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность в диапазоне от минус 60 до плюс 200 градусов Цельсия и выдерживает влажность до 100 процентов при плюс 35 градусах Цельсия. Устойчивость к линейному ускорению до 2000 метров на секунду в квадрате позволяет использовать соединитель в подвижных и вибронагруженных узлах.

Категория качества «ОТК» подтверждает заводской контроль и соответствие требованиям приёмки «1» НКЦС.434410.112ТУ. Срок сохраняемости 25 лет обеспечивает длительное хранение без потери эксплуатационных свойств. Поставка осуществляется в заводской упаковке.

Комплектация и сведения о партии

• Артикул: 20911.
• Категория: СНЦ23.
• Производитель: Элекон.
• Год выпуска: 2025.
• Приёмка: «ОТК».
• Краткое описание: заводская упаковка.

Изделие предназначено для внутреннего монтажа и не требует дополнительных принадлежностей для установки в составе ответных частей соответствующей серии. Конкретная комплектация поставляемой партии соответствует заводской упаковке производителя.
