Назначение соединителя СНЦ23-3/14В-11-В

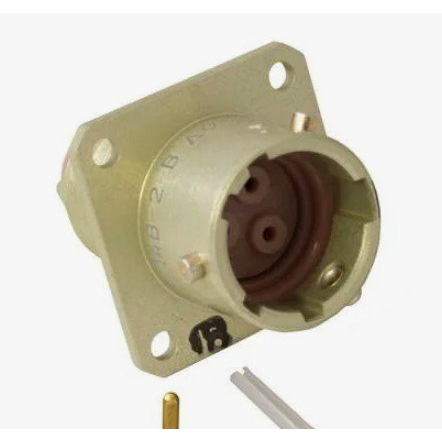

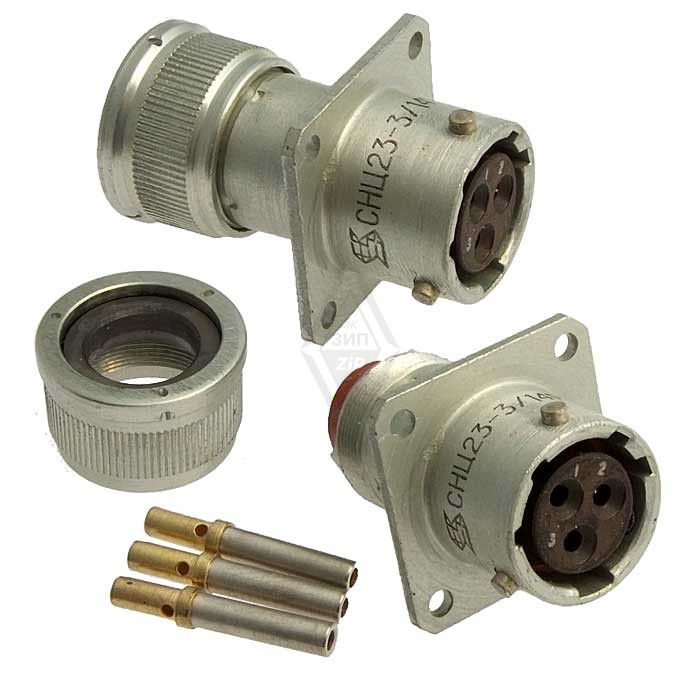

Соединитель СНЦ23-3/14В-11-В представляет собой электрический разъем байонетного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории СНЦ23 и применяется в промышленном оборудовании, электротехнических установках и электронных системах, где требуется надежное разъемное соединение с высокой устойчивостью к внешним воздействиям.

Разъем рассчитан на эксплуатацию в составе аппаратуры, работающей в широком диапазоне климатических и механических нагрузок. Конструкция обеспечивает стабильный электрический контакт при вибрациях, перепадах температур и повышенной влажности, что позволяет использовать соединитель как в стационарных, так и в подвижных установках.

Подтвержденные технические особенности

Соединитель СНЦ23-3/14В-11-В имеет следующие характеристики, подтвержденные данными каталога:

• Количество контактов: 3
• Условный диаметр корпуса: 14 мм
• Тип соединения: байонетное
• Покрытие контактов: золото
• Диаметр контактов: от 1 до 2 мм в зависимости от количества контактов
• Максимальное рабочее напряжение: 700 В
• Максимальный ток на контакт: до 15 А
• Рабочая температура окружающей среды: от минус 60 до плюс 200 градусов Цельсия
• Минимальная наработка: 1000 часов
• Количество сочленений и расчленений: 500 циклов
• Срок сохраняемости: до 15 лет

Байонетное соединение обеспечивает быстрое и надежное сочленение частей разъема без применения резьбовых элементов. Золотое покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления, что особенно важно при длительном хранении и эксплуатации в агрессивных средах.

Изделие сохраняет работоспособность при экстремальных температурах: нижний предел минус 60 градусов Цельсия допускает применение в неотапливаемых помещениях и на открытом воздухе в холодных климатических зонах, а верхний предел плюс 200 градусов Цельсия позволяет использовать соединитель вблизи тепловыделяющих узлов оборудования.

Сфера применения

СНЦ23-3/14В-11-В применяется для подключения измерительных датчиков, исполнительных механизмов, нагревательных элементов, осветительного и сигнального оборудования. Разъем рассчитан на цепи с рабочим напряжением до 700 В и током до 15 А на контакт, что охватывает большинство задач промышленной автоматики, станкостроения, энергетики и лабораторного приборостроения.

Благодаря диапазону рабочих частот до 3 МГц соединитель пригоден для передачи не только силовых, но и сигнальных цепей, включая импульсные последовательности и высокочастотные сигналы управления. Это расширяет область применения изделия до радиоэлектронной аппаратуры и систем связи.

Устойчивость и долговечность

Конструкция соединителя обеспечивает высокую устойчивость к механическим и климатическим воздействиям. Минимальная наработка составляет 1000 часов в условиях штатной эксплуатации, а допустимое количество циклов сочленения и расчленения достигает 500, что подтверждает механическую надежность байонетного узла и контактной группы.

Срок сохраняемости до 15 лет позволяет формировать складской резерв изделий без риска потери эксплуатационных свойств. Золотое покрытие контактов дополнительно защищает разъем от деградации электрических характеристик при хранении. Приемка «5» подтверждает соответствие изделия установленным техническим требованиям и его пригодность для применения в ответственных узлах аппаратуры.
